API 610 є основним загальним стандартом для горизонтальних відцентрових насосів у нафтохімічній, нафтогазовій та хімічній промисловості. У цьому стандарті промислові відцентрові насоси класифікуються за трьома основними конфігураціями: насоси OH з висівами, насоси BB між підшипниками та насоси з вертикальною підвіскою VS. Завдяки рокам глибоких досліджень і розробок і досвіду виробництва насосів, сумісних зі стандартом API 610, Teffiko пропонує високонадійні рішення для транспортування рідини для різноманітних галузей промисловості завдяки стандартизованому структурному дизайну та багатому досвіду адаптації до вимогливих умов експлуатації.

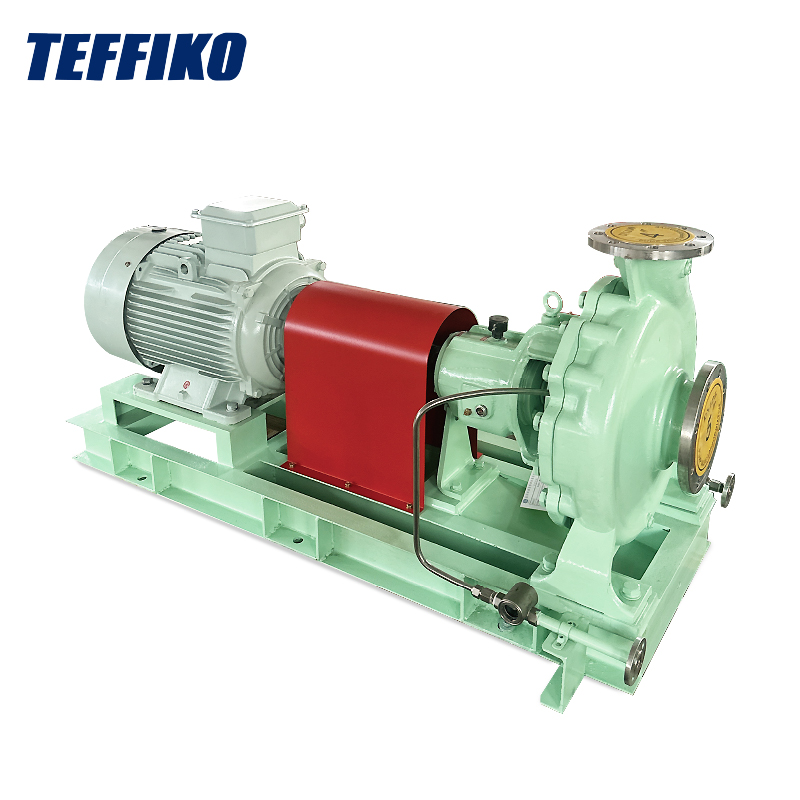

OH (Насос з підвісним підвісом):Робоче колесо встановлено на кінці вала насоса, консольно зовні корпусу підшипника. Підшипниковий вузол повністю ізольований від технологічної рідини. Це основний легкий горизонтальний насос.

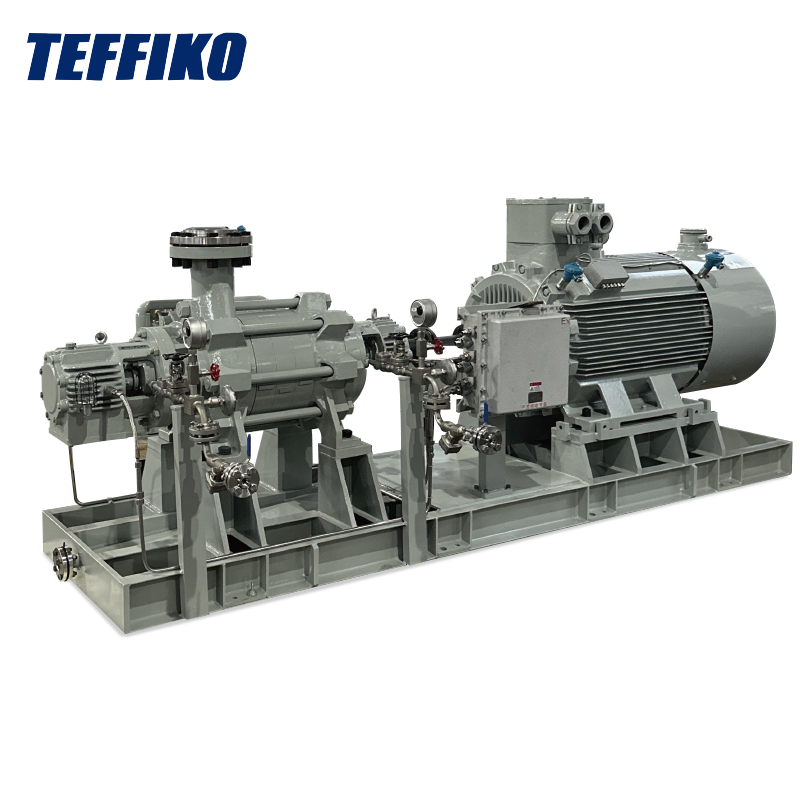

BB (насос між підшипниками):Крильчатка розташована між двома комплектами підшипників із симетричною опорною структурою, що значно покращує баланс ротора та загальну жорсткість опори для складних умов експлуатації.
VS (вертикальний підвісний насос):Вал насоса і робоче колесо вертикально підвішені і занурені в рідину, що транспортується. Здебільшого він застосовується у сценаріях вертикального глибоководного транспортування та транспортування в резервуарах і не розглядатиметься детально в цьому документі.
Компактна загальна структура з невеликою площею, підходить для проектів з обмеженим простором; прості операції з обслуговування; зручний огляд і заміна торцевих ущільнень і робочих коліс, що значно скорочує час простою; підходить для умов стабільного тиску та помірного гідравлічного навантаження, а також демонструє відмінну пристосованість для виконання службових обов’язків.
Високий ризик відхилення валу, обмежений звисаючою конструкцією, виникає в умовах великого діаметра робочого колеса та високого тиску, що може легко спричинити надмірну вібрацію. Він не підходить для безперервних важких виробничих систем із високим потоком, високою температурою та високим тиском. Відрізняється коротким терміном служби та швидким зносом ущільнювачів за довгострокових важких умов експлуатації.
Транспортування води на підприємстві, дозування хімічних реагентів, транспортування легких вуглеводнів, транспортування допоміжної технологічної рідини та інші некритичні, періодичні або низькі обов’язки.
Симетрична конструкція опори ротора забезпечує високу адаптивність навантаження та надзвичайно високу стабільність валу; здатні довго працювати в умовах високих температур і високого тиску з малими динамічними навантаженнями на вал; збалансовані сили ротора ефективно зменшують вібрацію обладнання та осьову тягу, забезпечуючи набагато кращу стабільність у роботі порівняно з насосами OH.
Більша вага обладнання, більша габаритна площа та вимоги до міцної та міцної основи обладнання; вишукані та складні конструкції, особливо для багатоступеневих насосів BB; громіздкі процедури демонтажу та обслуговування з великим навантаженням на технічне обслуговування та суворими вимогами до точності вирівнювання під час встановлення.
Трубопровідне транспортування нафти та газу на великі відстані, системи закачування води в нафтопромисли, циркуляція амінної рідини на нафтопереробному заводі, високотемпературний викид з нижньої частини башти, підсилення живильної води в котлі та інші важливі обов’язки безперервного виробництва.
Щоб полегшити швидку диференціацію конфігурацій апаратного забезпечення, відмінностей у продуктивності та технічному обслуговуванні між двома типами насосів, наступна повна порівняльна таблиця за стандартом API 610 охоплює основні параметри вибору:
| Елемент порівняння | Навісний насос OH | BB Насос між підшипниками |
|---|---|---|
| Спосіб опори валу | Однокінцева навісна опора | Подвійна симетрична опора |
| Слід і фундамент | Компактний розмір із простою основою | Великі розміри, що вимагають посиленого фундаменту |
| Витримує тиск | Підходить для помірного тиску | Підходить для високого / надвисокого тиску |
| Пропускна здатність | Потік від низького до середнього | Потік від середнього до високого з високим допуском до навантаження |
| Простота обслуговування | Проста структура з зручним обслуговуванням | Складна структура з розширеними процедурами обслуговування |
| Осьове навантаження та деформація | Відбувається прогин вала; помірна стабільність | Збалансовані навантаження без значних деформацій |
| Динамічні характеристики ротора | Обмежений запас жорсткості при відносно низькій швидкості обертання | Достатня жорсткість, низька вібрація і висока стабільність |
| Тип підшипника | Підшипники кочення кулькові / роликові | Упорні підшипники втулки/нахилу |
| Конфігурація ущільнення | Звичайні одно-/подвійні картриджні механічні ущільнення | Ущільнювачі високого тиску промивного/тандемного типу |
| Зазвичай використовувані матеріали | Нержавіюча сталь 316, дуплексна нержавіюча сталь | Хромована сталь, інконель, хастеллой |
Для проектів, які прагнуть до недорогих, зручних експлуатації та обслуговування в умовах обмеженого простору, під середнім і низьким тиском, малими і середніми витратами в допоміжних умовах експлуатації комунальних послуг, кращими є звісні насоси OH. Для критично важливих безперервних виробничих установок, які піддаються високій температурі, високому тиску та високому потоку, із суворими вимогами до стабільності обладнання, низької частоти відмов і тривалого терміну служби, слід використовувати міжпідшипникові насоси BB. Фактичний вибір насоса вимагає комплексної оцінки таких параметрів, як середня корозійність, в’язкість і частота пусків і зупинок, щоб збалансувати надійність обладнання та економічність проекту.
