Зв'язок між тиском на виході та витратою відцентрового насоса

Насоси відцентровіє «робочими конячками» в таких галузях, як очищення води, нафта і газ, а також виробництво. Тиск на виході (також відомий як тиск нагнітання) і швидкість потоку є їх найважливішими показниками продуктивності. Співвідношення між цими двома напрямами визначає ефективність насоса, споживання енергії та стабільність системи. Незалежно від того, чи займаєтеся ви інженерним проектуванням, експлуатацією обладнання чи іншими суміжними сферами, оволодіння цими відносинами є ключем до оптимізації роботи обладнання та уникнення обхідних шляхів. Нижче, у поєднанні з практичним промисловим досвідом на місці, ми аналізуємо їхню взаємодію, впливові фактори та практичне застосування – усі практичні ідеї.

I. Основний закон: обернена пропорційна залежність за фіксованих умов

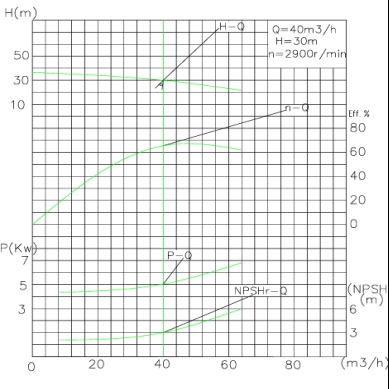

За умови постійної швидкості обертання та діаметра робочого колеса тиск на виході та витрата відцентрового насоса є обернено пропорційними. Цей закон можна інтуїтивно відобразити за допомогою кривої Q-H (крива витрата-напір): напір безпосередньо пов’язаний з тиском, і зі збільшенням витрати напір зменшується, і навпаки.

Принцип не складний: відцентрові насоси передають енергію рідинам через відцентрову силу, створювану робочим колесом, що обертається. Коли швидкість потоку збільшується, через канали робочого колеса за одиницю часу проходить більше рідини. Однак загальна вихідна енергія робочого колеса обмежена при фіксованій швидкості обертання, тому енергія, що розподіляється на кожну одиницю рідини, зменшується, а вихідний тиск відповідно падає. Наприклад, відцентровий насос зі швидкістю обертання 1800 об/хв має тиск на виході приблизно 4 бар при витраті 60 м³/год; коли швидкість потоку зросте до 90 м³/год, тиск, ймовірно, впаде приблизно до 2,2 бар. Ця обернено пропорційна залежність справедлива для всіх відцентрових насосів, що працюють у межах свого проектного діапазону.

II. Ключові фактори, що впливають на співвідношення тиску та витрати

Основний зворотно-пропорційний закон залежить від таких факторів, що призводить до відхилення кривої Q-H і, таким чином, змінює взаємодію між ними:

1. Швидкість обертання:Відповідно до законів спорідненості тиск пропорційний квадрату швидкості обертання, а швидкість потоку пропорційна швидкості обертання. Збільшення швидкості обертання (наприклад, за допомогою приводу зі змінною частотою/VFD) синхронно збільшить тиск і швидкість потоку, зсуваючи всю криву Q-H вгору. В ідеальних умовах, коли швидкість обертання подвоюється, тиск збільшується в 4 рази від початкового, а швидкість потоку подвоюється синхронно.
2. Діаметр робочого колеса:Регулювання робочого колеса синхронно зменшить тиск і швидкість потоку. Тут також діють закони спорідненості: тиск пропорційний квадрату діаметра, а швидкість потоку пропорційна діаметру. Як правило, зменшення діаметра на 10% призведе до зниження тиску приблизно на 19% і витрати потоку на 10%.
3. Опір системи:Фактичною робочою точкою насоса є перетин його кривої Q-H і кривої опору системи. Такі фактори, як надто вузькі трубопроводи, забиті фільтри та надто великі відстані транспортування, збільшать опір системи, що призведе до зменшення швидкості потоку — насос повинен створювати більш високий тиск, щоб подолати опір і транспортувати рідину.
4. Властивості рідини:В'язкість і щільність є основними параметрами, що впливають на ядро. Рідини з високою в’язкістю, такі як нафта, мають більше внутрішнього тертя, що призводить до нижчої швидкості потоку та тиску порівняно з водою; густина безпосередньо впливає на тиск (тиск = густина × сила тяжіння × напор), але має мінімальний вплив на швидкість потоку.

III. Практичні застосування: оптимізація роботи та усунення несправностей

Оволодіння вищезазначеними закономірностями може сприяти вирішенню практичних завдань і цілеспрямованому покращенню операційних ефектів:

1. Регулювання витрати:Щоб збільшити витрату, можна зменшити опір системи, відкривши крани ширше, замінивши трубопроводи більшого діаметра або збільшивши швидкість обертання насоса за допомогою VFD; щоб зменшити швидкість потоку, уникайте використання дросельних заслінок (які легко спричиняють марну витрату енергії) і віддавайте перевагу зниженню швидкості обертання через VFD для підтримки оптимального балансу тиску та потоку.
2. Усунення несправностей тиску:Якщо вихідний тиск занадто низький, спочатку перевірте робоче колесо на знос, недостатню швидкість обертання або надмірний опір системи. Збільшення швидкості обертання або заміна зношеного робочого колеса може відновити тиск без впливу на швидкість потоку; при занадто високому тиску необхідно зменшити опір системи або підрізати крильчатку.
3. Максимізація ефективності:Насос повинен працювати поблизу точки найкращої ефективності (BEP), яка є областю з найвищою ефективністю на кривій Q-H. Робота далеко від BEP (наприклад, високий тиск і низька швидкість потоку) збільшить споживання енергії, а також може спричинити кавітацію, механічні пошкодження та інші проблеми.

IV. Часті запитання

Питання: чим вищий тиск на виході відцентрового насоса, тим більша швидкість потоку?

A: Ні. За фіксованої швидкості обертання та опору системи тиск і швидкість потоку мають обернено пропорційну залежність—зазвичай, чим вищий тиск, тим менша швидкість потоку.

Q: Як збільшити швидкість потоку без зниження тиску?

Питання: чим вищий тиск на виході відцентрового насоса, тим більша швидкість потоку?

Q: Які основні фактори впливають на вихідний тиск?

A: Основними факторами є швидкість обертання, діаметр робочого колеса, опір системи та щільність рідини. Серед них швидкість обертання та діаметр мають найбільш значний вплив і мають бути пріоритетними під час регулювання.

Висновок

Основне співвідношення між тиском на виході та витратою відцентрового насоса є обернено пропорційним за фіксованих умов, але його можна гнучко оптимізувати, регулюючи швидкість обертання, розмір робочого колеса, опір системи та властивості рідини. Застосування цих знань на практиці може не тільки покращити експлуатаційні характеристики насоса та зменшити споживання енергії, але й уникнути втрат під час простою, спричинених несправностями обладнання. Слід зазначити, що для конкретних сценаріїв застосування вкрай важливо звернутись до кривої Q-H насоса та провести випробування на місці, щоб визначити оптимальну робочу точку. Будь то під час проектування системи чи подальшого усунення несправностей, глибоке розуміння цього основного взаємозв’язку має важливе значення для ефективної та стабільної роботи відцентрових насосів. Якщо у вас є будь-які інші питання щодо вибору відцентрового насоса, узгодження параметрів тиску та потоку, оптимізації робочих умов тощо, не соромтеся звертатисяteff. У нас є професійна технічна команда, індивідуальні рішення та комплексна післяпродажна підтримка, щоб забезпечити ефективну роботу вашого обладнання протягом усього процесу та допомогти вирішити різні проблеми транспортування промислових рідин.
