Розрахунок геометричної висоти всмоктування відцентрового насоса Hg: формули, процедури, випадки та посібник із уникнення пасток

Розрахунок геометричної висоти всмоктування Hg aвідцентровий насосє основною процедурою при проектуванні насосної установки. Він безпосередньо визначає, чи виникне кавітація, чи зможе насос стабільно забирати воду та чи зможе він ефективно працювати протягом тривалого часу. Багато несправностей, таких як недостатня продуктивність води, сильний шум і вібрація, пошкодження робочого колеса та часті поломки обладнання, в основному виникають через неправильні розрахунки геометричної висоти всмоктування Hg або надмірної висоти установки.

І. Що такеВідцентровий насосГеометрична висота всмоктування Hg?

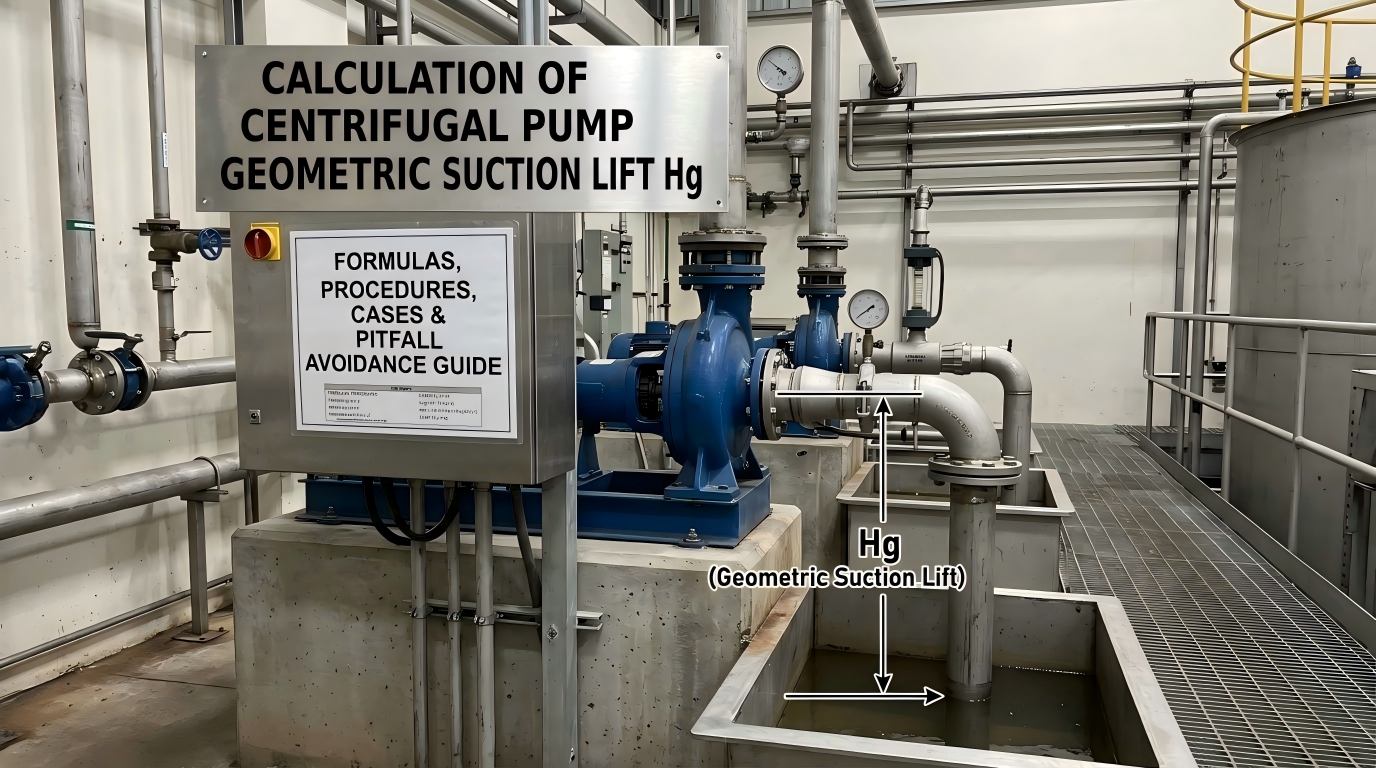

Геометрична висота всмоктування Hg відцентрового насоса відноситься до вертикальної різниці у висоті між осьовою лінією робочого колеса насоса та поверхнею рідини всмоктувального бака, виміряна в метрах (м). Він служить основним контрольним параметром для визначення потужності всмоктування рідини насосом і запобігання кавітації.

Загальні галузеві критерії оцінки встановлення:

• Hg > 0: Насос встановлюється над поверхнею рідини, відомий як установка підйому всмоктування, найпоширеніший метод встановлення в промислових сценаріях.
• Hg <0: Насос встановлений нижче поверхні рідини, відомий як установка із затопленим всмоктуванням, що усуває ризик заковтування повітря та забезпечує оптимальну антикавітаційну стабільність.
• Надмірна Hg: Якщо фактична висота установки перевищує розраховане допустиме значення, неминуче виникнуть кавітація, переривання потоку, нестабільний вихід води, пошкодження крильчатки та інші несправності.

Коротше кажучи, Hg не можна довільно встановити як установчий розмір. Він повинен бути отриманий шляхом точного розрахунку та корекції робочих умов, виступаючи в якості обов'язкового показника для безпечної, тривалої та стабільної роботи насоса.

II. Основні основні поняття: допустима висота всмоктування Hs і чистий позитивний висота всмоктування Δh

Розрахунок Hg насоса базується на двох основних параметрах, виміряних виробниками насосів, які також є найбільш заплутаними поняттями для новачків.

1. Допустима висота всмоктування Hs

Допустима висота всмоктування Hs відноситься до максимально допустимого ступеня вакууму при тиску на вході насоса p₁, який безпосередньо відображає потужність всмоктування рідини відцентрового насоса.

Ключове правило: значення Hs не отримано з теоретичних розрахунків; його експериментально вимірюють виробники насосів і вказують у каталогах насосів і на табличках для інженерного персоналу.

Стандартні умови випробувань, визначені виробниками: стандартне значення Hs відкаліброване для чистої води 20°C за стандартного атмосферного тиску 1,013 × 10⁵ Па. Після зміни висоти над рівнем моря, температури води або середовища, що транспортується, необхідно виконати перерахунок робочих умов. Пряме застосування параметрів каталогу призведе до серйозних помилок розрахунків.

2. Чистий додатний висота всмоктування Δh (NPSHr)

Чиста позитивна висота всмоктування Δh, яку також називають необхідною чистою позитивною висотою всмоктування NPSHr, в основному використовується для розрахунку висоти установки масляних насосів і високоточних промислових насосів. Він являє собою допустимий ступінь вакууму для всмоктування рідини насосом, тобто гранично допустиму висоту установки насоса з одиницею вимірювання.

Відповідно до параметрів Hs, NPSHr, зазначений у каталогах, перевіряється за допомогою чистої води 20°C як середовища. Окрема корекція потрібна при транспортуванні масла, хімічних рідин та інших спеціальних середовищ.

Спрощена формула для оцінки висоти всмоктування для використання на місці:

Висота всмоктування = Стандартний водяний стовп атмосферного тиску (10,33 м) − Необхідний NPSHr Δh − Запас безпеки (0,5 м)

Стандартний атмосферний тиск може підтримувати вакуумний трубопровід висотою 10,33 метра. 0,5-метровий запас безпеки є загальноприйнятим галузевим стандартом, щоб уникнути миттєвої кавітації, викликаної коливаннями умов роботи.

III. Повний набір формул для розрахунку геометричної висоти всмоктування відцентрового насоса Hg

Для інжинірингу на місці формули поділяються на формули точного розрахунку та формули швидкої оцінки на основі типу обладнання та сценаріїв розрахунку, які застосовуються до всіх насосів для чистої води, масляних насосів і хімічних насосів.

1. Загальна точна формула розрахунку

Hg = (Pa − Pv) / ρg − NPSHr − hw

Ця формула застосовується для точних розрахунків для більшості відцентрових насосів і є кращою формулою для проектних інститутів і будівельних бригад.

2. Загальна формула на основі допустимої висоти всмоктування

Hg = Hs1 − hw

Hs1 означає допустиму висоту всмоктування з поправкою на фактичні робочі умови; hw представляє загальну втрату напору у всмоктуючому трубопроводі. Ця формула може бути застосована безпосередньо, коли напір швидкості незначний.

3. Формула оцінки швидкості всмоктування

Hg = 10,33 − Δh − 0,5

Підходить для швидкої перевірки на місці, перевірки обладнання та попереднього проектування схеми для економії часу.

Визначення параметрів:

• Hg: допустима геометрична висота всмоктування відцентрового насоса (м). Фактична висота установки обладнання повинна бути менше цього значення.
• Па: місцевий атмосферний тиск на місці (Па); значення стандартного робочого стану становить 101325 Па (10,33 м водяного стовпа).
• Pv: Тиск пари транспортованого середовища при поточній температурі (Па). Вища температура води призводить до підвищення тиску пари та зниження допустимої Hg.
• ρ: Щільність середовища, що транспортується (кг/м³); значення за замовчуванням для чистої води становить 1000 кг/м³.
• g: гравітаційне прискорення, фіксоване на 9,81 м/с².
• NPSHr/Δh: необхідна чиста позитивна висота всмоктування насоса (м), властивий параметр із каталогів виробників насосів.
• hw: Загальна втрата напору у всмоктуючому трубопроводі (м), включаючи втрати на тертя, втрати від колін, клапанів і фільтрів.
• Hs, Hs1: допустима висота всмоктування з оригінального каталогу та допустима висота всмоктування з поправкою на робочі умови (м).

IV. Метод перетворення для параметрів Hs за нестандартних умов роботи

Значення Hs у каталозі, надані виробниками, застосовуються лише до чистої води з температурою 20°C під стандартним атмосферним тиском. Переобладнання є обов’язковим, коли умови праці на місці відрізняються, це зв’язок, де помиляється 90% інженерного персоналу.

1. Транспортування чистої води з різними робочими умовами (перепади висоти та температури води)

Hs1 = Hs + Ha − 10,33 − Hv + 0,24

• Ha: місцевий атмосферний тиск, перетворений на еквівалентну висоту водяного стовпа (м)
• Hv: Тиск насиченої пари рідини при фактичній температурі, перетворений на еквівалентну висоту водяного стовпа (м)
• 10.33: Стандартна висота водяного стовпа атмосферного тиску
• 0,24: Висота водяного стовпа тиску пари 20°C чистої води

2. Транспортування нафти, хімікатів та інших спеціальних рідин

Потрібне двоетапне перетворення:

Крок 1: Виправте значення Hs каталогу за допомогою наведеної вище формули чистої води, щоб отримати Hs1.

Крок 2: Виконайте вторинну корекцію Hs1 на основі характеристик щільності, в’язкості та випаровування спеціального середовища, щоб отримати еквівалентну допустиму висоту всмоктування, що відповідає середовищу, а потім підставте результат у формулу розрахунку Hg, щоб уникнути несправностей обладнання, викликаних відхиленнями розрахунків.

V. Практичні розрахунки для кількох сценаріїв

Випадок 1: спрощена оцінка висоти всмоктування через NPSHr

Задані умови: Необхідний NPSHr Δh відцентрового насоса = 4,0 м, середовище чиста вода при стандартних умовах роботи.

Процес розрахунку:

Висота всмоктування = 10,33 − 4,0 − 0,5 = 5,83 м

Висновок: безпечна висота установки цього насоса повинна бути менше 5,83 м.

Випадок 2: Точний розрахунок для подвійних робочих умов (вода з температурою навколишнього середовища та вода з високою температурою)

Дані умови: допустима висота всмоктування за каталогом Hs = 5,7 м, загальний опір всмоктувального трубопроводу hw = 1,5 мH₂O, місцевий атмосферний тиск = 9,81×10⁴ Па, напор швидкості не враховується. Розрахуйте допустиму геометричну висоту всмоктування для чистої води 20°C і гарячої води 80°C відповідно.

Робочі умови 1: транспортування чистої води 20°C

Місцевий атмосферний тиск близький до стандартних умов випробувань виробника, тому корекція Hs не потрібна.

Hg = Hs − hw = 5,7 − 1,5 = 4,2 м

Висновок: Для безпечної роботи для чистої води 20°C висота установки насоса не повинна перевищувати 4,2 м.

Робочі умови 2: подача гарячої води 80°C

Корекція Hs є обов'язковою для високотемпературної води. Дані пошукової таблиці: Тиск насиченої пари води 80°C = 47,4 кПа, відповідний Hv = 4,83 mH₂O; місцевий атмосферний тиск Ha ≈ 10 mH₂O.

Hs1 = 5,7 + 10 − 10,33 − 4,83 + 0,24 = 0,78 м

Замініть виправлений Hs1 для розрахунку висоти встановлення:

Hg = Hs1 − hw = 0,78 − 1,5 = −0,72 м

Основний висновок: від’ємне значення ртутного стовпа означає, що встановлення висоти всмоктування заборонено за таких умов роботи з високою температурою; затоплена всмоктувальна установка є обов’язковою. Корпус насоса повинен знаходитися щонайменше на 0,72 м нижче поверхні рідини резервуара, інакше виникне сильна кавітація та втрата всмоктування.

VI. Основні фактори, що впливають на геометричну висоту всмоктування відцентрового насоса Hg

Оволодіння цими основними факторами дозволяє швидко оптимізувати монтажні схеми та запобігти першопричинам кавітаційних несправностей:

1. Висота над рівнем моря: більша висота відповідає нижчому атмосферному тиску та меншому значенню Ha, що призводить до нижчого скоригованого Hs1 і різкого зниження допустимої Hg. Насоси, встановлені на великій висоті, вимагають зниженої висоти установки або схеми всмоктування із затопленням.
2. Температура середовища: вища температура рідини підвищує тиск насиченої пари Hv, значно знижуючи допустиму Hg. Вода з високою температурою, як правило, несумісна з високою висотою всмоктування.
3. Втрата напору в трубопроводі: довші всмоктувальні трубопроводи, менші діаметри труб і більше колін, клапанів і сітчастих фільтрів призводять до вищих втрат гарячої води та меншої доступної Hg.
4. Характеристика насоса: менший необхідний NPSHr і більший каталожний показник Hs забезпечують чудову антикавітаційну ефективність і вищу допустиму висоту встановлення.

VII. Поширені помилки під час встановлення та прорахунки

Пряме використання параметрів оригінального каталогу Hs і NPSHr без поправки на висоту і температуру води, що призводить до повного спотворення результатів розрахунків.

Нехтування втратою напору у всмоктувальному трубопроводі, покладаючись виключно на теоретичні розрахунки, призводить до надмірної фактичної висоти встановлення та кавітації насоса.

Запас надійності не зарезервований, встановлення за розрахованим граничним значенням. Кавітація виникає одразу після утворення накипу на трубопроводі або коливань робочих умов.

Установка з підйомом примусового всмоктування для високотемпературних середовищ і застосування на великій висоті, ігноруючи вимоги до затопленого всмоктування, що вказується від’ємними значеннями Hg.

Безпосереднє нанесення формул чистої води на масляні та хімічні середовища без вторинної корекції середовища.

VIII. Часті запитання

Q1: Що означає негативна геометрична висота всмоктування Hg відцентрового насоса?

Від’ємне значення ртутного стовпа означає, що насос не може закачувати рідину через установку підйому всмоктування. Потрібна система заливного всмоктування з центральною лінією входу насоса, розташованою нижче поверхні рідини всмоктувального бака, щоб повністю виключити заковтування повітря та ризик кавітації. Ця схема широко використовується для високотемпературної води, транспортування хімічних рідин і застосування на великій висоті.

Q2: Чому параметри Hs каталогу не можна застосувати безпосередньо на місці?

Значення Hs у каталозі є експериментальними даними, відкаліброваними лише для чистої води 20°C за стандартного атмосферного тиску. Будь-яка зміна висоти на місці над рівнем моря, температури води або середовища, що транспортується, змінює тиск парів рідини та атмосферний тиск, вимагаючи перерахунку робочих умов, перш ніж Hs можна буде використовувати для розрахунків.

Q3: Який зв'язок між NPSHr і геометричною висотою всмоктування?

Більший необхідний NPSHr Δh відповідає слабшій антикавітаційній ефективності та меншій допустимій висоті встановлення. Менший NPSHr забезпечує кращу здатність всмоктування рідини та більшу допустиму висоту встановлення.

Q4: Чому запас безпеки 0,5 м є обов’язковим у розрахунках насосів?

Невизначеності на місці включають коливання температури води, масштабування трубопроводу, коливання потоку та відхилення тиску. Зарезервований запас безпеки 0,5 м запобігає миттєвій кавітації та забезпечує тривалу стабільну роботу обладнання.

IX. Резюме

Розрахунок геометричної висоти всмоктування відцентрового насоса Hg базується на двох основних параметрах: допустимій висоті всмоктування Hs і необхідному NPSHr Δh. Швидка оцінка працює для стандартних умов роботи, тоді як поправка на температуру води, висоту та середовище є обов’язковою для нестандартних сценаріїв. Позитивне чи від’ємне значення Hg безпосередньо визначає, чи буде прийнято висоту всмоктування чи затоплену всмоктувальну установку, служачи ключем до уникнення кавітації насоса, ненормального шуму, недостатньої подачі води та пошкодження робочого колеса. Для інженерних застосувань суворо заборонено пряме використання невиправлених параметрів каталогу та встановлення за теоретичним граничним значенням. Щоб гарантувати ефективну, стабільну та тривалу роботу насоса, необхідний точний розрахунок із коригуванням робочих умов на місці та резервним запасом міцності.
