Сухий хід (суха робота/холостий хід) aвідцентровий насосозначає ненормальний робочий стан, коли в порожнині насоса бракує рідини, має недостатній об’єм рідини або втрачає всмоктувальну рідину, поки насос продовжує працювати. Це дуже руйнівна несправність, яка часто виникає в промислових відцентрових насосах. Відцентрові насоси покладаються на транспортовану рідину для змащення, охолодження та стабілізації гідравлічного тиску. Позбавивши середнього захисту, внутрішні компоненти будуть тертися один об одного та швидко накопичувати тепло. Навіть короткий період холостого ходу може призвести до незворотних пошкоджень і навіть до повної відмови насоса, що призведе до зупинки.
За нормальних умов експлуатації рідина всередині насоса утворює рідку плівку на поверхнях механічних ущільнень, підшипників і робочих коліс. Ця плівка не тільки зменшує тертя між металевими частинами, але й розсіює тепло, що утворюється під час роботи, врівноважуючи гідравлічний опір обертового колеса, щоб забезпечити стабільну роботу обладнання.
Коли відбувається сухий хід, повітря повністю замінює транспортовану рідину всередині порожнини насоса, штовхаючи обладнання далеко за його проектні робочі межі. Після повного зникнення рідкої плівки всі прецизійні компоненти втрачають змащення та охолодження. Робоче колесо обертається з високою швидкістю без навантаження, не пропускаючи середовище, створюючи незбалансовану внутрішню напругу. Різноманітні несправності накладаються та постійно зростають, розвиваючись від часткового пошкодження компонентів до повної відмови системи протягом короткого часу.
Сухий хід відцентрових насосів не призведе до безпосереднього спалювання двигуна, але він завдає смертельних пошкоджень основним прецизійним компонентам, різко підвищуючи витрати на технічне обслуговування та скорочуючи термін служби обладнання. Його основні небезпеки поділяються на п'ять категорій:
Механічні ущільнення залежать від рідкої плівки для ізоляції, змащення та зниження температури. Під час сухого ходу пряме сухе тертя між торцевими поверхнями ущільнення викликає різкий стрибок температури, що призводить до абляції, деформації та розтріскування кілець ущільнення, що безпосередньо призводить до витоку рідини з обладнання. Це найпоширеніша несправність, викликана сухим ходом.
Без рідкого змащення опір тертю підшипників різко зростає з сильним локальним накопиченням тепла, що легко спричиняє знос, заїдання та надмірну вібрацію. Тривале сухе обертання може ще більше погнути обертовий вал і розбалансувати ротор, назавжди зіпсувавши точність роботи обладнання.
Без опору рідини для обмеження робочого колеса його робочий стан стає незбалансованим, що призводить до турбулентного потоку та нестабільного тиску. Гідравлічні характеристики обладнання повністю погіршуються, що робить його нездатним відповідати нормальним вимогам транспортування виробництва.
Тепло, що утримується в основних зонах, включаючи механічні ущільнення, корпуси насосів і підшипники, не може розсіюватися, утворюючи локалізовані високотемпературні зони, які прискорюють старіння та пошкодження компонентів.
Поєднання тривалої високої температури та внутрішньої напруги деформує металеві деталі, такі як робочі колеса та корпуси насосів, порушуючи зазори для кріплення компонентів. Подальша робота супроводжуватиметься гучним шумом, сильним тремтінням і недостатньою вихідною потужністю, що призведе до постійних дефектів.
У промислових сценаріях несправності сухого ходу рідко виникають через внутрішні дефекти обладнання; більшість виникає через недоліки конструкції системи, умови роботи трубопроводу або помилки в роботі вручну. Поширені причини чітко класифікуються таким чином:
Рівень рідини у всмоктувальному резервуарі падає нижче отвору впускної труби насоса, дозволяючи повітрю надходити у всмоктувальний трубопровід і перекриваючи надходження рідини.
Невідповідна заливка або неповна вентиляція перед запуском залишає повітряні кишені, захоплені всередині порожнини насоса, створюючи повітряний затвор, який блокує нормальний приплив рідини.
Частково закриті впускні клапани, забиті сітки фільтра або заблоковані зігнуті трубопроводи обмежують подачу рідини та перешкоджають її всмоктуванню.
Погана герметичність або ослаблені з’єднання на вхідному трубопроводі дозволяють повітрю просочуватися в трубопровід, порушуючи середовище негативного тиску, необхідного для всмоктування рідини.
Непродумана схема трубопроводу та недостатній запас NPSH (чиста позитивна висота всмоктування) роблять водяний насос схильним до нестабільного всмоктування рідини та періодичної сухої роботи.
Нестандартні процедури запуску та зупинки, а також неадекватні щоденні патрульні перевірки призводять до роботи насоса без навантаження.
Пошкодження від сухого ходу не виникають раптово; явні сигнали раннього попередження з'являються на початковій стадії несправності. Своєчасна обробка може уникнути серйозних втрат при відключенні:
Різкі металеві верески, створювані сухим тертям між компонентами, відрізняються від плавного шуму за нормальної роботи.
Нестабільні гідравлічні умови та дисбаланс ротора значно підвищують частоту та амплітуду загальної вібрації обладнання.
Швидке підвищення температури в корпусі насоса, кінці ущільнення та положеннях підшипників.
Насос працює нормально, але забезпечує стабільно низький, нестабільний вихідний потік і вихідний тиск.
Невпорядковані механічні умови роботи спричиняють непостійні підйоми та падіння робочого струму двигуна.
Повторне надходження повітря в порожнину насоса призводить до переривчастого, нерівномірного викиду рідини, що нагнітається.

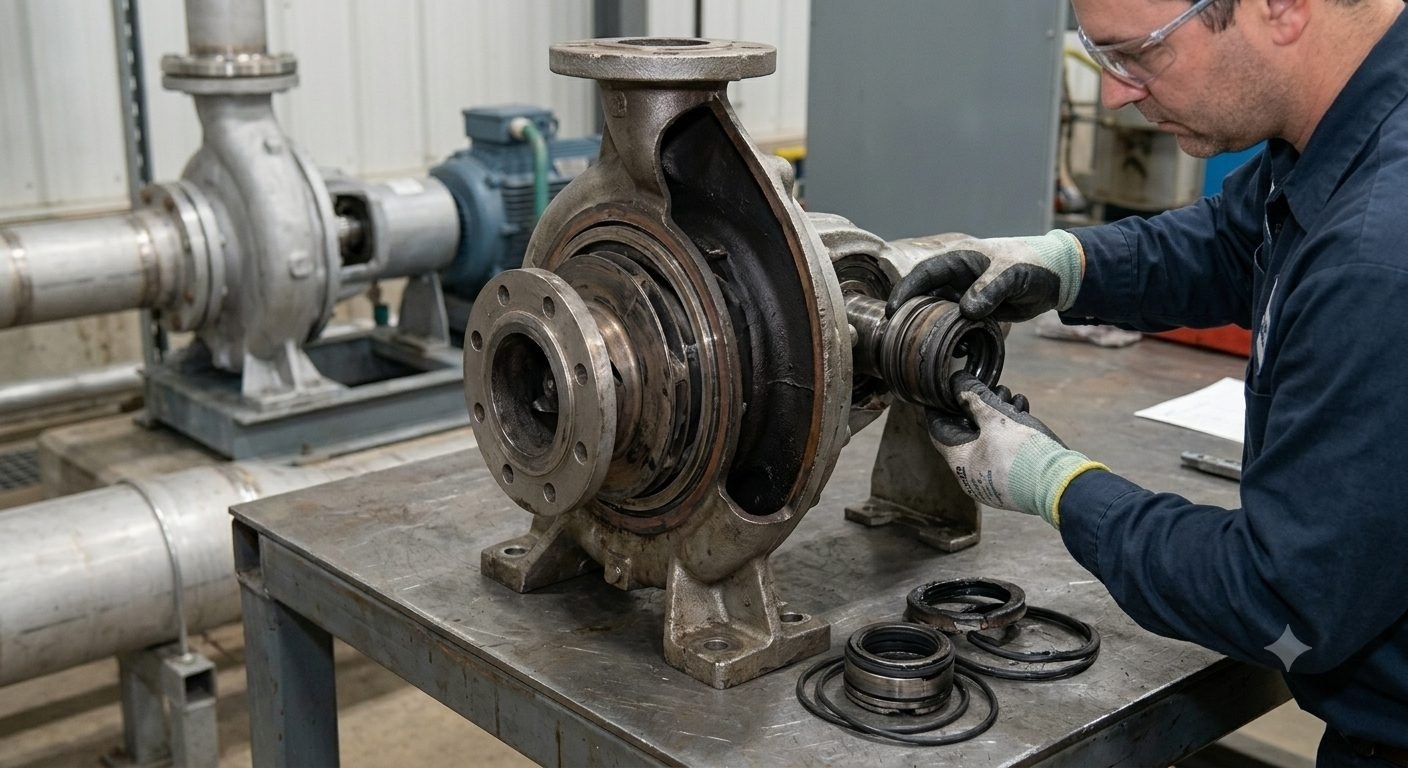

Після виявлення симптомів сухого ходу негайно зупиніть насос. Розбризкувати холодну воду або безпосередньо додавати рідину заборонено, оскільки різкі перепади температур призведуть до тріщин і деформації високотемпературних металевих компонентів. Дайте обладнанню охолонути природним шляхом, перш ніж перевіряти механічне ущільнення, підшипники та робоче колесо на наявність пошкоджень. Замініть несправні частини, усуньте проблеми, включаючи недостатній рівень рідини, витік повітря з трубопроводу та засмічення, і підтвердьте нормальні робочі умови перед повторним запуском насоса.
Використовуйте подвійний захист, що складається зі стандартизованої роботи та інтелектуального моніторингу, щоб усунути ризики сухої роботи в джерелі.
Суворо дотримуйтесь протоколів запуску: перевірте достатній рівень рідини, повністю відкрийте впускні клапани та прочистіть сітки фільтра перед запуском. Завершіть повну заправку насоса та ретельну вентиляцію, щоб запобігти неправильному запуску та вимкненню.
Встановіть датчики рівня рідини, реле потоку та датчики тиску для моніторингу робочих умов у реальному часі. Обладнання може автоматично запускати сигнали тривоги та вимикатися у разі припинення подачі рідини, нульового потоку або ненормального тиску, забезпечуючи повний захист стабільної роботи відцентрових насосів.
Сухий хід відцентрових насосів є умовою високого ризику, яку можна контролювати та запобігати. Його основна небезпека походить від накопичення тепла, спричиненого тертям, нестабільної гідравлічної продуктивності та деформації компонентів, спричиненої дефіцитом середньої маси. Більшість несправностей сухого ходу виникає внаслідок експлуатаційної недбалості та ненормальних умов системи. Суворе дотримання стандартизованих процедур запуску, регулярні патрульні перевірки трубопроводів і встановлення інтелектуальних захисних пристроїв моніторингу можуть повністю усунути ризики сухого ходу.
