Що таке насос OH1?

Якщо ви регулярно працюєте з промисловими відцентровими насосами, ви, ймовірно, стикалися з моделлю «OH1» — і, чесно кажучи, її дуже легко сплутати з іншими типами. Багато інженерів знають, що відцентрові насоси транспортують рідини, але якщо ви запитаєте їх, що робить насос OH1 унікальним? Більшості з них буде важко відповісти. І навіть не починайте з команд із закупівель — неправильне розуміння моделі, крім гарантій, закінчується неправильним обладнанням. Але ось що: насоси OH1 є робочими конячками в таких галузях, як нафтова, енергетична та хімічна. Це класичний підвісний насос, який відповідає стандарту API 610 (глобальний код розробки відцентрових насосів), і коли ви зрозумієте основи, вони насправді досить прості. Дозвольте мені ознайомити вас із ключовими деталями.

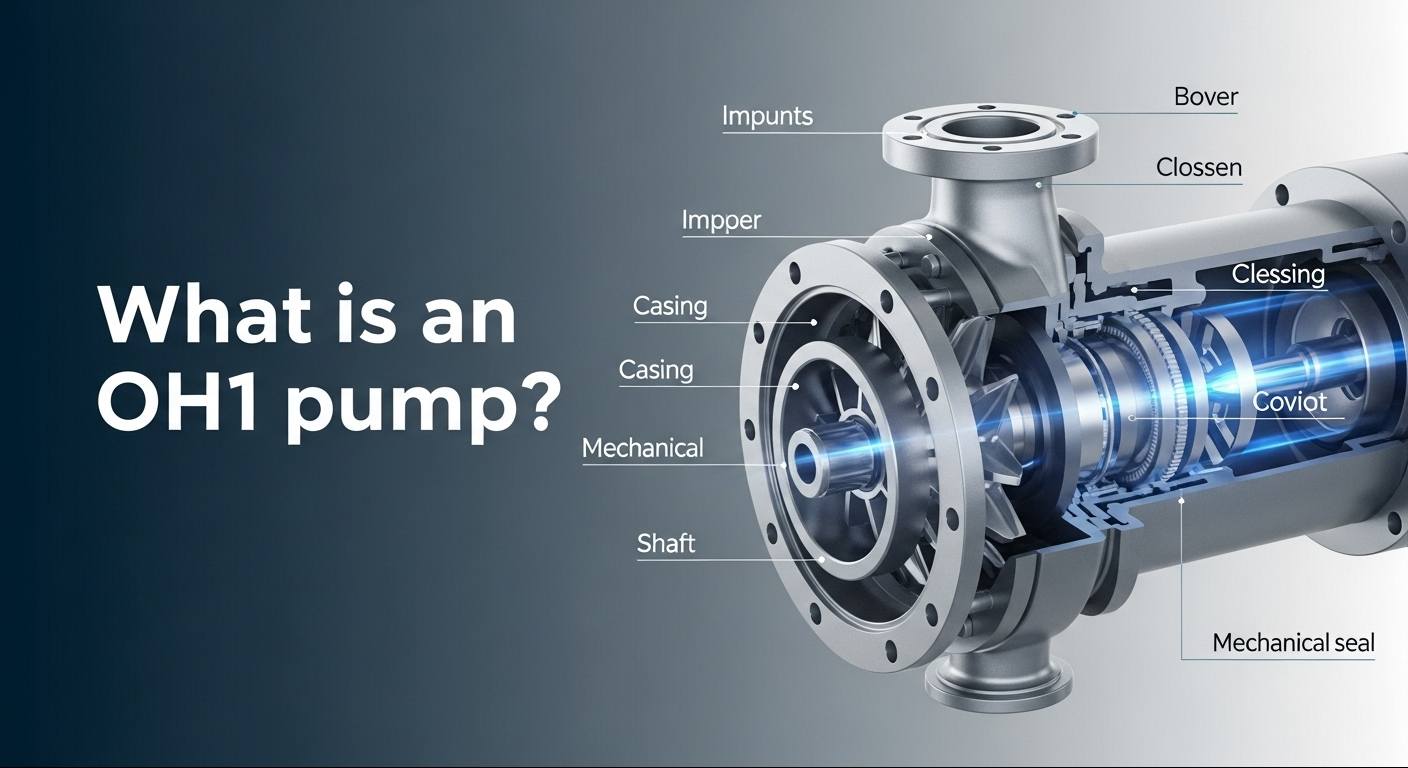

1. По-перше, давайте уточнимо — що саме таке «OH1»?

OH1 — це особливий тип «підвісних відцентрових насосів», визначений стандартом API 610. Давайте розберемо позначення: «OH» означає «Overhung» (це має сенс, чи не так?), а «1» означає, що це одноступінчастий насос із кінцевим всмоктуванням. Простими словами, ось що це означає: крильчатка (частина, яка переміщує рідину) закріплена лише на одній стороні валу насоса, корпус підшипника інтегрований безпосередньо з корпусом насоса, а підшипники підтримують лише один кінець насоса — звідси й назва «звісний».

API 610 класифікує відцентрові насоси на основні групи: OH (звісні), BB (міжпідшипникові), VS (вертикальні підвісні) тощо. У групі OH є підмоделі, такі як OH1, OH2 і OH3, кожна зі своїми властивостями. OH2 — це двоступеневий підвішний насос (ідеально підходить для систем високого тиску), а OH3 додає додаткові компоненти для балансування осьових сил. Але OH1? Це найпростіший із групи. Жодних вигадливих додаткових функцій — лише зосередженість на додатках із середньою та низькою головою. Ось чому це найбільш універсальний підвісний насос у більшості промислових установок — не потрібно занадто ускладнювати речі, коли це не потрібно.

2. ДизайнНасоси OH1: 4 практичні переваги

Чому так багато галузей промисловості покладаються на насоси OH1? Ключ полягає в їхньому дизайні, який вирішує реальні проблеми. Ось їхні найвидатніші особливості:

• Компактна, компактна конструкція:Корпус підшипника та корпус насоса відлиті як єдине ціле, тому додаткові опори не потрібні. Я бачив це на власні очі: насос OH1 з такою ж швидкістю потоку легко на 30% коротший за насос подвійного всмоктування. Це порятунок у тісних приміщеннях, таких як нафтохімічні заводи чи котельні електростанцій, де кожен дюйм має значення. Не потрібно переставляти труби чи розширювати простір — просто вставте його прямо в гніздо.
• Надійне ущільнення, чудове запобігання витоку:Витоки є серйозним головним болем, особливо під час роботи з легкозаймистими середовищами, такими як сира нафта або корозійні хімікати. Насоси OH1 стандартно постачаються з механічними ущільненнями (деякі моделі можна оновити до двосторонніх ущільнень), а поверхні ущільнень зазвичай виготовляються з карбіду кремнію та графіту — достатньо міцного, щоб витримувати високі температури та знос. За нормальної роботи витік становить менше 5 мілілітрів на годину, що набагато краще, ніж у старомодних ущільнень. Колись я працював на хімічному заводі, який перейшов на насоси OH1, і їх зупинки через витік скоротилися майже на 80%.
• Підшипники, які не вимагають постійної уваги:Вони використовують дворядні циліндричні роликові підшипники, які щільно захоплюють вал і витримують як радіальні, так і осьові сили. Крім того, корпус підшипника має вбудовану систему циркуляції мастила, яка зберігає охолодження за допомогою змащування бризками. Звичайні відцентрові насоси потребують доливання масла кожні 3 місяці, але насоси OH1? Ви можете розтягнути це до 6–12 місяців. Це означає менше зупинок — легко на 2-3 менше на рік. Для заводів, які працюють у режимі 24/7, це величезний приріст продуктивності.
• Енергоефективність:Крильчатка має конструкцію із загнутими назад лопатями, оптимізовану інженерами на основі механіки рідини для мінімізації турбулентності всередині насоса. Канали потоку насоса також відполіровані для зменшення опору. Одного разу я бачив дані випробувань, які показують, що насос OH1 на 8–12% ефективніший, ніж звичайний підвісний насос за тієї самої витрати. Давайте зробимо швидкий підрахунок: якщо ви переміщуєте 100 кубічних метрів води на годину, це зекономить 20 кВт-год на день. За рік ці заощадження становлять значну суму.

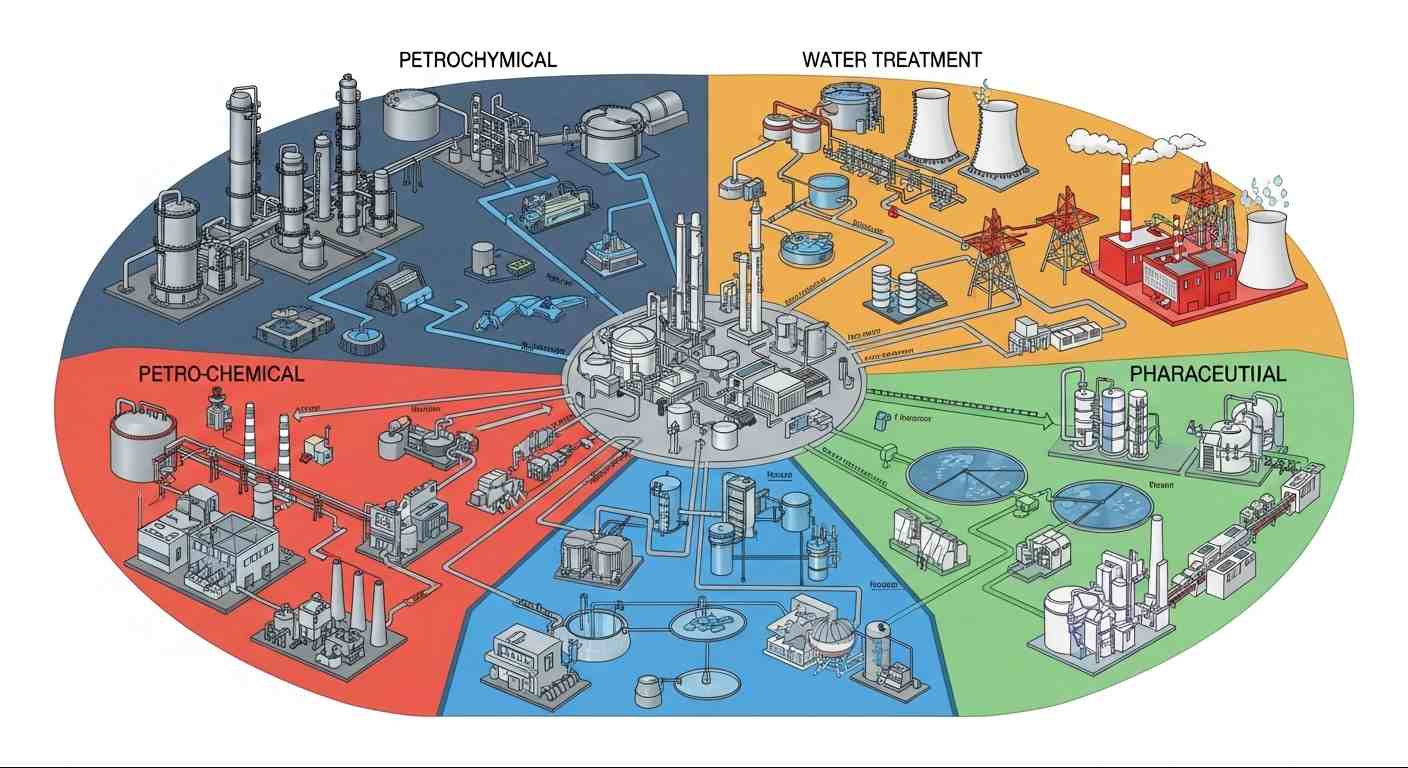

3. Де знайти насоси OH1: 4 ключові галузі

Цей насос не просто добре сконструйований, він також ідеально підходить для конкретних умов роботи. Ось найпоширеніші сценарії його застосування:

• Нафтохімічна промисловість:Вони повсюди на нафтопереробних заводах, в основному використовуються для транспортування середовищ із низькою в’язкістю, як-от сирої нафти та бензину. Візьмемо, наприклад, зону зберігання сирої нафти: вам потрібно перемістити нафту в дистиляційну башту без витоків, а компактний розмір насоса OH1 ідеально підходить між щільними трубопроводами. Крім того, його швидкість потоку надзвичайно стабільна (з похибкою менше 2%), тому в дистиляційну башту ніколи не надходить надто багато або надто мало живлення — жодних несподіваних зупинок.
• Енергетика:Теплові електростанції та електростанції на біомасі використовують насоси OH1 для подачі води в котли. Котлам потрібен постійний потік води середнього тиску, і насоси OH1 ідеально задовольняють цю потребу. Одного разу я працював з установкою потужністю 300 МВт, яка мала два насоси OH1 — один у роботі, а інший у режимі очікування. Вони витримують температуру до 180°C, а їх ефективність допомагає зменшити загальне енергоспоживання установки.
• Промисловість очищення води:Муніципальні каналізаційні станції та промислові стічні води люблять використовувати їх для транспортування чистої води або стічних вод низької концентрації. Корпус насоса зазвичай виготовляється з нержавіючої сталі 304 або 316L або стійкого до корозії чавуну, тому він не іржавіє від хімікатів у стічних водах. Крім того, його конструкція з кінцевим всмоктуванням має набагато меншу ймовірність засмічення, ніж занурювальні насоси — волокна не обмотуються навколо робочого колеса. Він ідеально підходить для малих і середніх водоочисних споруд з продуктивністю 50–500 кубічних метрів на годину.
• Фармацевтична промисловість:Харчові насоси OH1 тут необхідні. Вони відповідають стандартам GMP (належна виробнича практика) з надгладкими внутрішніми стінками (шорсткість Ra ≤ 0,8 мкм), тому рідкі ліки не прилипають до них. Ущільнювачі також виготовлені з харчової гуми, тому не відбувається забруднення матеріалів. Я бачив їх у лабораторіях з виробництва вакцин і на фармацевтичних фабриках, які в основному використовувалися для змішування та транспортування рідин у виробничих лініях.

4. Як вибрати правильний насос OH1: 5 порад, які не можна не згадати

Вибрати насос OH1 неважко — просто виконайте ці п’ять кроків:

• Почніть з рідини для транспортування:Якщо ви працюєте з високотемпературними середовищами (наприклад, гаряче масло понад 120 °C), виберіть модель із сорочкою охолодження, інакше підшипники згорять. Для середовища з високою в’язкістю (наприклад, мастила понад 50 сСт) вибирайте модель із більшим вхідним отвором робочого колеса — надто малий вхідний отвір призведе до недостатнього потоку. Для кислих середовищ (наприклад, соляної кислоти) пропустіть звичайну нержавіючу сталь і використовуйте Hastelloy (сплав, стійкий до корозії). Одного разу я бачив, як на заводі використовувався стандартний насос OH1 для кислоти, і він пропрацював лише 6 тижнів.
• Не економте на швидкості потоку та напорі:Ніколи не вибирайте насос на основі ваших «точних» потреб у витраті — додайте запас у 10%. Наприклад, якщо вам потрібно транспортувати 80 кубометрів на годину, виберіть модель, розраховану на 90 кубометрів на годину. Що стосується напору (вихідного тиску насоса), пам’ятайте про опір трубопроводу: якщо ви переміщуєте воду на висоту 15 метрів через 100 метрів труби, вам знадобиться насос із 25-метровим напором (додаткові 10 метрів призначені для подолання опору трубопроводу). Недостатній напір призведе до перевантаження насоса та швидкого виходу з ладу.
• Розглянемо середовище встановлення:Якщо ви встановлюєте на відкритому повітрі, вибирайте модель із дощовиком — потрапляння води в корпус підшипника може пошкодити підшипники. Для тісних приміщень (наприклад, кімната шириною 1 метр) вибирайте горизонтальну модель з коротким валом — загальна довжина менше 1,2 метра. Якщо поблизу є джерело вібрації (наприклад, компресор), додайте амортизатор — вібрація пошкоджує ущільнення швидше, ніж будь-що інше.
• Питання енергоефективності:Насоси з енергоефективністю першого класу економлять на 15–20% більше електроенергії, ніж насоси з ККД третього класу. Якщо працювати 8 годин на день, це майже 10 000 юанів річної економії електроенергії. Витратити трохи більше на високоефективну модель безперечно того варте.
• Виберіть правильні аксесуари:Для токсичних середовищ, таких як метанол, оновіть двосторонні ущільнення та систему ущільнювальної рідини — це запобігає витокам. Якщо ви хочете контролювати стан обладнання дистанційно, встановіть датчики вібрації та датчики температури. Коли підшипники починають зношуватися, значення вібрації сягатиме 4,5 мм/с, активуючи раннє попередження, щоб ви не зіткнулися з раптовими поломками.

5. Як обслуговувати насос OH1: 3 прості поради (фахівець не потрібен)

Багато людей скаржаться, що технічне обслуговування насосів – це клопіт, але насоси OH1 справді невибагливі в обслуговуванні – просто виконайте ці три речі:

• Щоденні перевірки (максимум 5 хвилин): щотижня перевіряйте підшипники — якщо їх температура перевищує 70°C, замініть мастило. Щомісяця перевіряйте ущільнення — якщо витік перевищує 10 мілілітрів, замініть компоненти ущільнення. Кожного кварталу очищайте вхідний фільтр — засмічені фільтри зменшують потік. Для виконання цих завдань вам навіть не потрібно розбирати насос, що економить половину часу порівняно з обслуговуванням насоса подвійного всмоктування.
• Усунення несправностей: Почніть з основ: Зменшення потоку? Спочатку перевірте впускну трубу — зазвичай причиною є засмічення. Потім огляньте робоче колесо — одноступінчасті робочі колеса легко замінити. Підвищена вібрація? Перевірте зазор підшипників (замініть підшипники, якщо зазор перевищує 0,1 мм) і вал насоса — одноступінчасті вали можна випрямити, якщо вони зігнуті, на відміну від багатоступінчастих валів, які потребують повної заміни. Течі ущільнень? Перевірте поверхню ущільнення — подряпини можна виправити шліфуванням, не потрібно міняти весь вузол ущільнення.
• Щорічне глибоке технічне обслуговування: раз на рік розбирайте корпус підшипника та замінюйте мастило на основі літію — не переповнюйте його, просто заповніть його на 1/2-2/3 об’єму корпусу підшипника (переповнення спричиняє перегрів). Затягніть болти, що з’єднують корпус насоса з основою — ослаблені болти призводять до зміщення вала насоса. Нанесіть шар епоксидної смоли на робоче колесо та ущільнювальну порожнину, щоб запобігти іржі. Усі ці завдання можна виконувати на землі — кран не потрібен.

Висновок

Зрештою, насос OH1 — це просто надійний практичний інструмент. Він не має вигадливих функцій багатоступеневих насосів, але він перевершує те, для чого він розроблений — застосування із середнім і низьким напором, стабільний потік і просте обслуговування. Для компаній це означає менше головного болю та нижчу загальну вартість володіння протягом усього терміну служби обладнання.

Якщо ви все ще не знаєте — можливо, ви не впевнені, який матеріал підходить для вашої рідини або як інтегрувати насос у вашу існуючу систему — не хвилюйтеся. Наша команда вТеффікомає справу з цим щодня. Незалежно від того, чи потрібна вам допомога з вибором, підтримка встановлення чи вирішення проблем після встановлення, ми допоможемо вам. Не треба гадати —просто простягни руку.
