Відцентровий насос OH3: найкращий вибір для вузьких приміщень

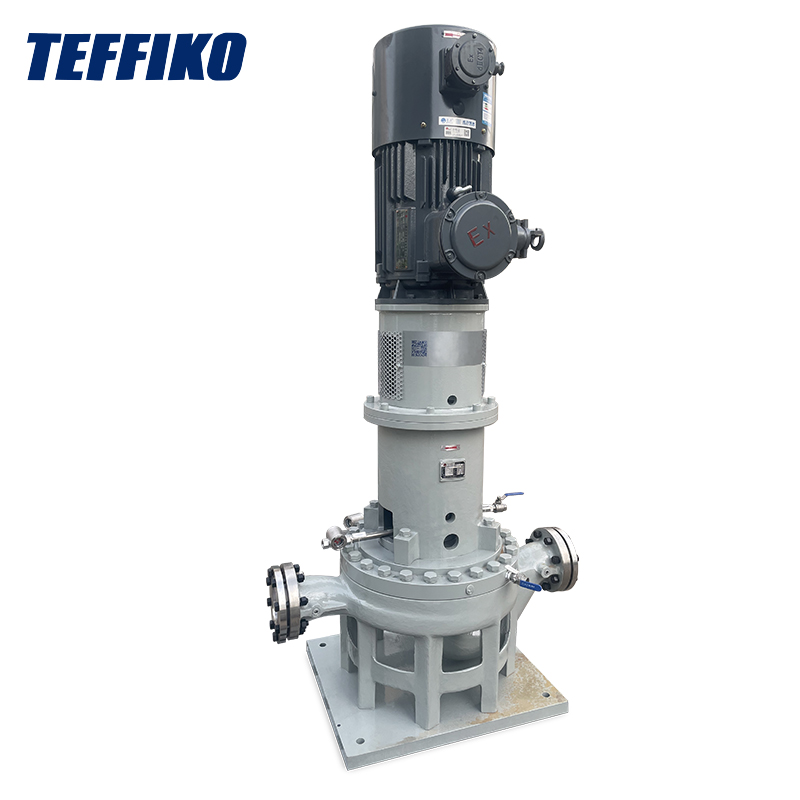

TheВідцентровий насос OH3залишив на мене глибоке враження — ви можете помітити його всюди, від трубопровідних естакад нафтопереробних заводів і переповнених палуб морських платформ до систем трубопроводів високого тиску електростанцій. Що відрізняє його від інших моделей насосів, так це його надійні та довговічні характеристики: вертикальна конструкція, яка економить простір, модульна конструкція для легкого збирання та розбирання, а також здатність витримувати високі температури, високий тиск і корозійні середовища. Його ніби було спеціально розроблено для вирішення найпоширеніших складних проблем у промислових умовах. Нижче я розповім про його основні компоненти, фактичний принцип роботи та те, як ці конструкції адаптуються до реальних заводських умов експлуатації.

I. Основні структурні компоненти

Продуктивність OH3 — це не порожні розмови — кожен компонент розроблено з високою точністю, щоб справлятися з проблемними точками промисловості. Давайте розберемо їх один за іншим:

1.1 Вертикальний модульний опорний кронштейн

На відміну від горизонтальних насосів, таких як OH1, які інтегрують корпус підшипника з корпусом насоса, OH3 використовує незалежний модульний кронштейн підшипника, встановлений вертикально над корпусом насоса. Цей дизайн є революційним проривом для промислових сценаріїв:

• Несуча здатність верхнього рівня: опорний кронштейн виготовлений із міцного чавуну або високоміцного чавуну з мінімальною товщиною стінки 15 мм, що повністю здатне витримувати навантаження на сопло, визначені стандартом API 610. Я ніколи не бачив, щоб він страждав від зміщення вала через теплове розширення, звуження або вібрацію трубопроводу — його стабільність виняткова.
• Обслуговування без зусиль: усередині встановлено дворядний циліндричний роликовий підшипник, який може витримувати як радіальні, так і осьові сили. Найголовніше, що немає необхідності розбирати вхідний і вихідний трубопроводи; вам просто потрібно зняти кронштейн підшипника зверху для перевірки та ремонту, що значно скорочує час простою.

1.2 Одноступеневе робоче колесо та двоспіральний корпус

Поєднання робочого колеса та спіралі ідеально підходить, оптимізоване за допомогою обчислювальної гідродинаміки (CFD). Усі моделі з діаметром ≥ DN80 стандартно оснащені подвійною спіралькою — ця невелика модифікація подвоює ефективність і стабільність:

• Надійне та вишукано розроблене робоче колесо: доступне з нержавіючої сталі 316L або хастеллою, воно забезпечує чудову стійкість до корозії. Загнуті назад лопаті мінімізують турбулентність рідини, що забезпечує напрочуд високу ефективність передачі енергії. Він фіксується лише на одному кінці вала насоса за допомогою контргайки, і не відчуває осьового руху під час роботи — я спеціально перевірив під час технічного обслуговування, і він міцно залишається на місці навіть під час інтенсивного використання.
• Подвійна спіраль вирішує ключову проблему: звичайні одинарні спіралі створюють незбалансовані радіальні сили в умовах високого потоку, що з часом зношує вал і підшипники. Однак подвійна спіраль OH3 розділяє рідину на два шляхи через симетричні канали потоку, компенсуючи 90% радіальних сил, значно зменшуючи прогин вала та знос підшипників — з мого досвіду це може подовжити термін служби насоса на кілька років.

1.3 Система ущільнення, сумісна з API 682

Витік є смертельною небезпекою під час транспортування середовищ під високим тиском, токсичних або високотемпературних середовищ, але система ущільнення OH3 повністю усуває цю проблему:

• Стабільна та надійна базова конфігурація: стандартно постачається з одностороннім механічним ущільненням з ущільнювальними поверхнями з карбіду кремнію та графіту. Незважаючи на те, що це не дивно, цього цілком достатньо для нешкідливих носіїв. Я безперервно використовую його протягом місяців без жодних проблем з витоком.
• Варіант високоцільової модернізації: для транспортування токсичних або висококорозійних середовищ його можна модернізувати до двостороннього механічного ущільнення з системою ізоляційної рідини, що контролює витік до ≤5 мл/год — набагато нижче, ніж поріг у 20 мл/год традиційних ущільнювальних ущільнень. Такий запас міцності заспокоює при роботі з небезпечними речовинами.

1.4 Проект прямого підключення вертикального трубопроводу

Конструкція «прямого підключення до трубопроводу» є порятунком для тісних приміщень і потреб енергозбереження. Вхідний і вихідний фланці точно вирівняні з центральною лінією трубопроводу, усуваючи потребу в додаткових монтажних основах, а переваги очевидні з першого дня використання:

• Виняткове використання простору: модель DN200 має висоту насоса лише 1,0-1,5 метра, що зменшує площу підлоги на 60% порівняно з горизонтальними насосами з такою ж швидкістю потоку. Ця перевага має вирішальне значення на морських платформах або переповнених стелажах труб нафтопереробного заводу — її можна встановити в місцях, недоступних для інших моделей насосів.
• Значний ефект енергозбереження: менша кількість колін трубопроводу зменшує втрату тиску, а тривале використання може знизити споживання енергії всієї системи на 5%-8%. Хоча початкова економія коштів незначна, з часом вона збільшується, що робить це приємним сюрпризом для керівників фабрик, які зосереджені на витратах.

II. Детальний принцип роботи

За своєю суттю OH3 працює на основі відцентрової сили, але кожна ланка транспортування рідини була оптимізована відповідно до вимог високого тиску та високої стабільності. Я розберу це крок за кроком простою мовою:

Крок 1: Всмоктування рідини

Рідина надходить у насос через безпосередньо підключений вхідний фланець. Точне вирівнювання між фланцем і трубопроводом забезпечує плавний потік рідини (без турбулентності), а полірована внутрішня стінка каналу вхідного потоку зменшує опір тертю. Це гарантує рівномірний потік рідини до крильчатки — я помітив, що там рідко виникає кавітація, типова проблема для дешевших насосів.

Крок 2: Передача енергії робочим колесом

Двигун приводить в обертання вал насоса через гнучку муфту, змушуючи робоче колесо обертатися на високій швидкості 1450-2900 об/хв. Відцентрова сила штовхає рідину від центру крильчатки до її країв, і коли рідина проходить через загнуті назад лопаті, швидкість і тиск одночасно зростають. Цей крок є основною ланкою в перетворенні механічної енергії двигуна в енергію рідини, і це ключ до роботи насоса.

Крок 3: Перетворення тиску в подвійний об’єм

Потім високошвидкісна рідина надходить у подвійну спіраль. Площа поперечного перерізу спірального каналу потоку спиралі поступово розширюється, уповільнюючи рідину та перетворюючи більшу частину її кінетичної енергії на статичний тиск (цей процес називається «дифузією»). Симетрична конструкція забезпечує рівномірний розподіл тиску, компенсуючи радіальні сили та зберігаючи плавне обертання валу насоса — навіть під повним навантаженням немає хитання.

Крок 4: Ущільнення та злив рідини

Перед випуском через вихідний фланець рідина проходить через систему торцевого ущільнення. Під дією пружини нерухоме і обертове кільця ущільнювачів щільно прилягають один до одного, утворюючи герметичний бар'єр. Навіть під час транспортування носіїв під високим тиском я ніколи не стикався з проблемами витоку. Нарешті, рідина під тиском надходить у нижній трубопровід для задоволення потреб наступних процесів.

Крок 5: Стабільна опора підшипників і системи валів

Під час роботи насоса дворядні роликові підшипники в кронштейні модульного підшипника безперервно підтримують обертовий вал насоса, поглинаючи радіальні сили, створювані потоком рідини, і осьові сили, створювані тягою робочого колеса. Вбудована система змащування бризками зберігає підшипники охолодженими — я бачив, як вона працює при 425°C без перегріву. Крім того, він вимагає мінімального обслуговування; перевіряти рівень мастила потрібно лише під час планових перевірок.

III. Порівняння з іншими насосами серії OH

Щоб інтуїтивно продемонструвати переваги OH3, ми порівнюємо його з двома іншими поширеними насосами серії OH (OH1 і OH2) за стандартом API 610:

Висновок

З особистого досвіду я можу з упевненістю сказати, що OH3 є не тільки зрілим продуктом, який відповідає стандарту API 610, але також є відображенням глибокого розуміння Teffiko промислової надійності та інженерних деталей. У ньому немає химерних або непотрібних функцій — кожен компонент служить практичним цілям, ефективно вирішуючи такі проблеми, як економія місця, легке обслуговування, стійкість до екстремальних умов і запобігання витоку.

Щоправда, це не найдешевший варіант на ринку, і я виявив, що модульний кронштейн підшипника справді трохи важкий. Однак його надійності з лишком достатньо, щоб компенсувати початкові інвестиційні витрати. Teffiko не просто продає обладнання — вони надають професійні поради щодо вибору та підтримку протягом усього життєвого циклу. Я кілька разів консультувався з їхньою командою щодо запитань і завжди отримував швидкі відповіді. Ця кооперативна модель дозволяє заводам працювати безперервно та злагоджено.

Щоб отримати більше рішень і реальних випадків, відвідайте офіційний веб-сайт:www.teffiko.com.
