Що таке відцентровий насос кінцевого всмоктування?

У промислових транспортних системах, системах опалення, вентиляції та кондиціонування та муніципальних системах водопостачання ви завжди знайдете знайоме обладнання — відцентровий насос із кінцевим всмоктуванням.

Що таке відцентровий насос кінцевого всмоктування?

Відцентровий насос із кінцевим всмоктуванням, як випливає з назви, — це одноступінчастий відцентровий насос з одним всмоктуванням, у якому рідина входить аксіально з боку корпусу насоса та викидається радіально з верхньої частини корпусу насоса після прискорення робочим колесом.

У промисловості він також відомий як горизонтальний насос кінцевого всмоктування. Його найвидатнішою особливістю є висувна конструкція. Ця конструкція дозволяє обслуговуючому персоналу витягувати обертові компоненти (включаючи робоче колесо, вал, ущільнення тощо) безпосередньо для технічного обслуговування, не знімаючи вхідний і вихідний трубопроводи. Для інженерів це означає мінімальний час простою та низькі витрати на обслуговування.

Принцип роботи відцентрового насоса кінцевого всмоктування

Принцип роботи відцентрового насоса з кінцевим всмоктуванням простий і відповідає основній логіці більшості відцентрових насосів, з акцентом на його унікальну конструкцію з кінцевим всмоктуванням. Ось чітке покрокове пояснення:

1. Всмоктування рідини:Насос всмоктує рідину через всмоктувальний отвір на кінці корпусу насоса (навпроти двигуна), і рідина надходить безпосередньо у вушко робочого колеса, що обертається.
2. Генерація відцентрової сили:Під дією двигуна робоче колесо обертається, і відцентрова сила штовхає рідину від центру робочого колеса до його зовнішнього краю, збільшуючи швидкість і тиск рідини.
3. Викид рідини:Рідина з високою швидкістю потрапляє в корпус насоса (також відомий як спіраль), яка має форму, що поступово розширюється, уповільнюючи рідину та перетворюючи кінетичну енергію в енергію статичного тиску. Потім рідина скидається через вихідний отвір збоку корпусу насоса в цільове місце (наприклад, трубопроводи, резервуари для зберігання тощо).
4. Безперервна робота:Поки двигун працює безперервно, вищевказаний процес повторюється безперервно, досягаючи стабільної та безперервної передачі рідини. Конструкція кінцевого всмоктування забезпечує плавний вхід рідини, зменшуючи турбулентність і покращуючи ефективність роботи.

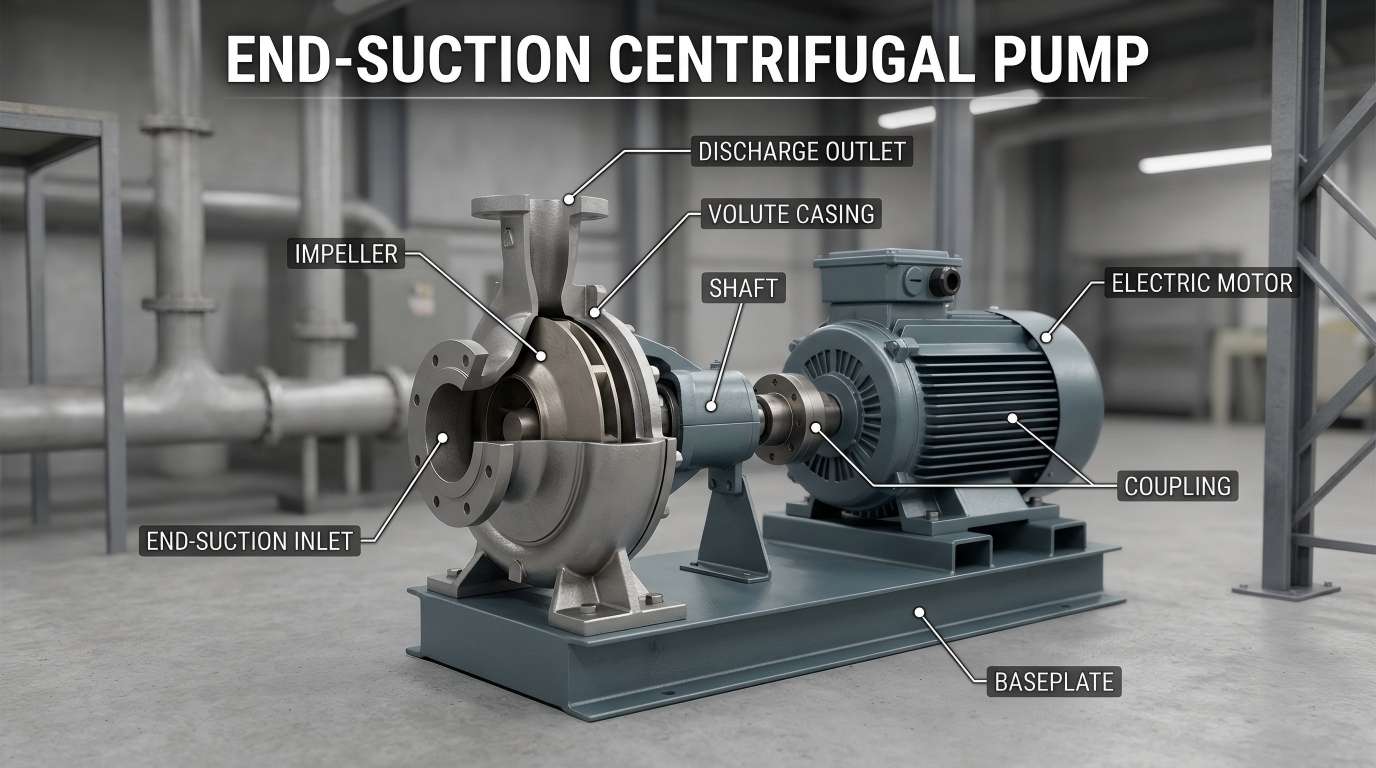

Основні компоненти відцентрового насоса кінцевого всмоктування

Щоб допомогти вам краще зрозуміти принцип роботи відцентрового насоса кінцевого всмоктування, його основні компоненти розбиті та пояснені простою мовою нижче:

• робоче колесо:Обертовий компонент, схожий на "вентилятор", який використовується для створення відцентрової сили. Зазвичай він виготовляється з металу (нержавіюча сталь, чавун) або пластику, залежно від типу рідини, що передається.
• Корпус насоса (спіраль):Зовнішній кожух, що охоплює робоче колесо, має форму для збору рідини, що виходить із робочого колеса, уповільнює потік рідини та підвищує тиск перед випуском.
• Порт всмоктування:Отвір на кінці корпусу насоса, через який рідина надходить у корпус насоса. Зазвичай він оснащений фланцем (з піднятим краєм) для зручності підключення до трубопроводів.
• Порт розвантаження:Отвір збоку корпусу насоса, через який рідина виходить із корпусу насоса. Він також оснащений фланцем для направлення рідини в систему трубопроводів.
• Вал:Стрижневий компонент, що з’єднує робоче колесо та двигун, відповідає за передачу потужності від двигуна до робочого колеса та обертання робочого колеса.
• Ущільнення:Уникайте витоку рідини через зазор вала (між корпусом насоса та двигуном). Загальні типи включають механічні ущільнення та ущільнювачі.

Широкий спектр застосування

• HVAC:Насоси кінцевого всмоктування є основним джерелом живлення для систем циркуляції охолодженої води та охолодження води у великих будівлях.
• Промислове водопостачання та підсилення тиску:Використовується для транспортування чистої води, систем підвищення тиску та живлення котлової води на заводах.
• Системи протипожежного захисту:Спеціальні протипожежні насоси забезпечують стабільний потік води під високим тиском у аварійних ситуаціях.
• Сільськогосподарське зрошення:Широко використовується для зрошення та дренажу сільськогосподарських угідь завдяки широкому діапазону витрати.

Резюме

Відцентровий насос кінцевого всмоктування є надійним, економічно ефективним рішенням для більшості потреб у перекачуванні рідини. Його проста структура, легке обслуговування та широке застосування роблять його популярним серед інженерів, менеджерів об’єктів та власників нерухомості.
