Що робити, якщо витрата горизонтального багатоступінчастого відцентрового насоса недостатня?

У промислових і багатоповерхових системах водопостачання,Теффіко горизонтальні багатоступінчасті відцентрові насосиє основним джерелом живлення. Однак багато інженерів виявляють, що витрата насоса поступово «падає» після періоду роботи і не досягає каліброваних параметрів.

Об’єднавши теоретичні дослідження рідинних машин і досвід експлуатації та технічного обслуговування на першому етапі, ця стаття ретельно вирішить проблему недостатньої швидкості потоку з трьох вимірів: герметичність, опір системи та продуктивність джерела живлення.

1. Неправильний дизайн і вибір

Аналіз причин:

• Невідповідність між вибором насоса та фактичними робочими умовами: номінальна швидкість потоку та напір насоса не відповідають фактичним вимогам до системи, наприклад, вибраний насос має надто малу швидкість потоку або недостатній напір для подолання опору системи. Зазвичай це пов’язано з відхиленнями в розрахунку опору системи на початковій стадії проектування або невчасним налаштуванням вибору насоса при зміні реальних умов роботи.
• Дефекти в конструкції системи трубопроводу: такі фактори, як надто довгий всмоктувальний трубопровід, малий діаметр труби, надмірні коліна та високий опір клапана, значно збільшать опір системи, спричиняючи відхилення фактичної робочої точки насоса від зони високої ефективності, що призведе до падіння витрати.

Діагностика та рішення:

• Перевірте параметри конструкції та криві продуктивності: точно перерахуйте вимоги до напору системи та витрати та ретельно порівняйте їх із кривою продуктивності насоса, щоб забезпечити стабільну роботу насоса в зоні високої ефективності. Якщо необхідно, рішуче подумайте про заміну насоса на той, який більше підходить для поточних умов роботи.
• Оптимізуйте компонування системи трубопроводів: проведіть комплексну перевірку та оптимізацію всмоктувального та нагнітального трубопроводів, зведіть до мінімуму непотрібні коліна та клапани та переконайтеся, що діаметр труби відповідає оптимальним вимогам для транспортування рідини, тим самим ефективно зменшуючи опір трубопроводу.

2. Питання встановлення та введення в експлуатацію: ключові моменти для усунення несправностей на місці

Аналіз причин:

• Витік повітря у всмоктувальному трубопроводі та нижній частині клапана: це поширена й ключова причина недостатньої швидкості потоку. Погана герметизація всмоктуючого трубопроводу або основи клапана призведе до постійного потрапляння повітря в камеру насоса, спровокує кавітацію та серйозно послабить водопоглинальну здатність і швидкість потоку насоса. Обов’язково перевірте всмоктувальну трубу та основу клапана, щоб переконатися у відсутності витоку повітря.
• Засмічення нижнього клапана або всмоктувального фільтра: нижній клапан не відкривається повністю, або всмоктувальний фільтр сильно засмічений сміттям (наприклад, осадом, волокнами тощо), що призведе до різкого збільшення опору всмоктуванню та перешкодить насосу забирати достатньо рідини.
• Неправильний напрямок обертання двигуна: неправильне підключення електродвигуна може спричинити обертання робочого колеса насоса у зворотному напрямку. У цьому випадку, незважаючи на те, що насос працює, він навряд чи може створити ефективну швидкість потоку або швидкість потоку надзвичайно низька.
• Погане вирівнювання між насосом і двигуном: Погана точність вирівнювання муфти спричинить ненормальну вібрацію насосного агрегату, прискорить знос підшипників і ущільнень і, таким чином, вплине на ефективність роботи та стабільність потоку насоса.

Діагностика та рішення:

• Проведіть сувору перевірку герметичності всмоктувального трубопроводу: виконайте суворе випробування на герметичність всмоктувального трубопроводу та всіх точок з’єднання та своєчасно усуньте будь-які місця витоку повітря. Переконайтеся, що всі з’єднання надійно закріплені, особливо з’єднання між всмоктувальною трубою та основою клапана.
• Регулярно очищуйте донний клапан і фільтр: Встановіть систему регулярного огляду та очищення донного клапана та всмоктувального фільтра, щоб переконатися, що вони завжди вільні та уникнути накопичення сміття.
• Перевірте правильний напрямок обертання двигуна: Поштовхуючи двигун, уважно спостерігайте, чи напрямок обертання насоса відповідає напрямку, зазначеному стрілкою, чітко позначеною на корпусі насоса. Якщо виявлено невідповідність, негайно відрегулюйте електропроводку двигуна.
• Виконайте точне калібрування вирівнювання: використовуйте професійні інструменти вирівнювання (такі як лазерні інструменти вирівнювання), щоб провести високоточне вирівнювання насоса та двигуна, істотно зменшуючи вібрацію та знос компонентів.

3. Неправильна робота та оптимізація швидкості обертання

Аналіз причин:

• Невідповідна заливка насоса: якщо повітря в камері насоса та всмоктувальному трубопроводі не повністю вичерпано перед запуском, насос не зможе нормально поглинати воду або швидкість потоку буде сильно недостатньою.
• Недостатня швидкість обертання через низьку напругу в системі: нестабільна або постійно низька напруга джерела живлення безпосередньо спричинить падіння швидкості обертання двигуна, тим самим значно зменшуючи продуктивність насоса (включно з витратою та напором). Недостатня швидкість обертання є важливою причиною недостатньої витрати для горизонтальних багатоступінчастих відцентрових насосів.
• Недостатнє відкриття випускного клапана: після запуску насоса, якщо випускний клапан не повністю відкритий, вихідний потік буде штучно обмежений.
• Кавітація: суворі умови всмоктування (наприклад, надмірно висока висота всмоктування, високий опір всмоктувального трубопроводу, надмірно висока температура рідини) призводять до того, що тиск на вході насоса стає нижчим за тиск випаровування рідини, утворюючи велику кількість бульбашок і викликаючи кавітацію. Кавітація призведе до різкого падіння швидкості потоку, що супроводжується ненормальним шумом і сильною вібрацією.

Діагностика та рішення:

• Виконайте ретельний випуск повітря та заправку насоса: перед кожним запуском переконайтеся, що камера насоса та всмоктувальний трубопровід повністю заповнені рідиною, а все залишкове повітря ретельно видалено.
• Перевірте та стабілізуйте напругу джерела живлення: регулярно перевіряйте напругу джерела живлення, щоб переконатися, що воно стабільне та відповідає вимогам до номінальної напруги двигуна. При необхідності подумайте про встановлення стабілізатора напруги, щоб ефективно збільшити швидкість обертання багатоступінчастого насоса.
• Перевірте відкриття випускного клапана: переконайтеся, що випускний клапан повністю відкритий, і відрегулюйте його на оптимальне робоче відкриття відповідно до фактичних вимог процесу.
• Покращення умов всмоктування та глибини входу води: збільшення глибини входу води горизонтального багатоступінчастого відцентрового насоса може ефективно збільшити тиск всмоктування насоса, таким чином вирішуючи проблему потоку, спричинену недостатнім тиском води. При цьому слід максимально зменшити висоту всмоктування, зменшити опір всмоктувального трубопроводу та уникати транспортування перегрітої рідини. При необхідності подумайте про встановлення підкачувального насоса або оптимізації конструкції всмоктувального трубопроводу.

4. Неналежне технічне обслуговування та знос компонентів: своєчасна заміна зношених деталей

Аналіз причин:

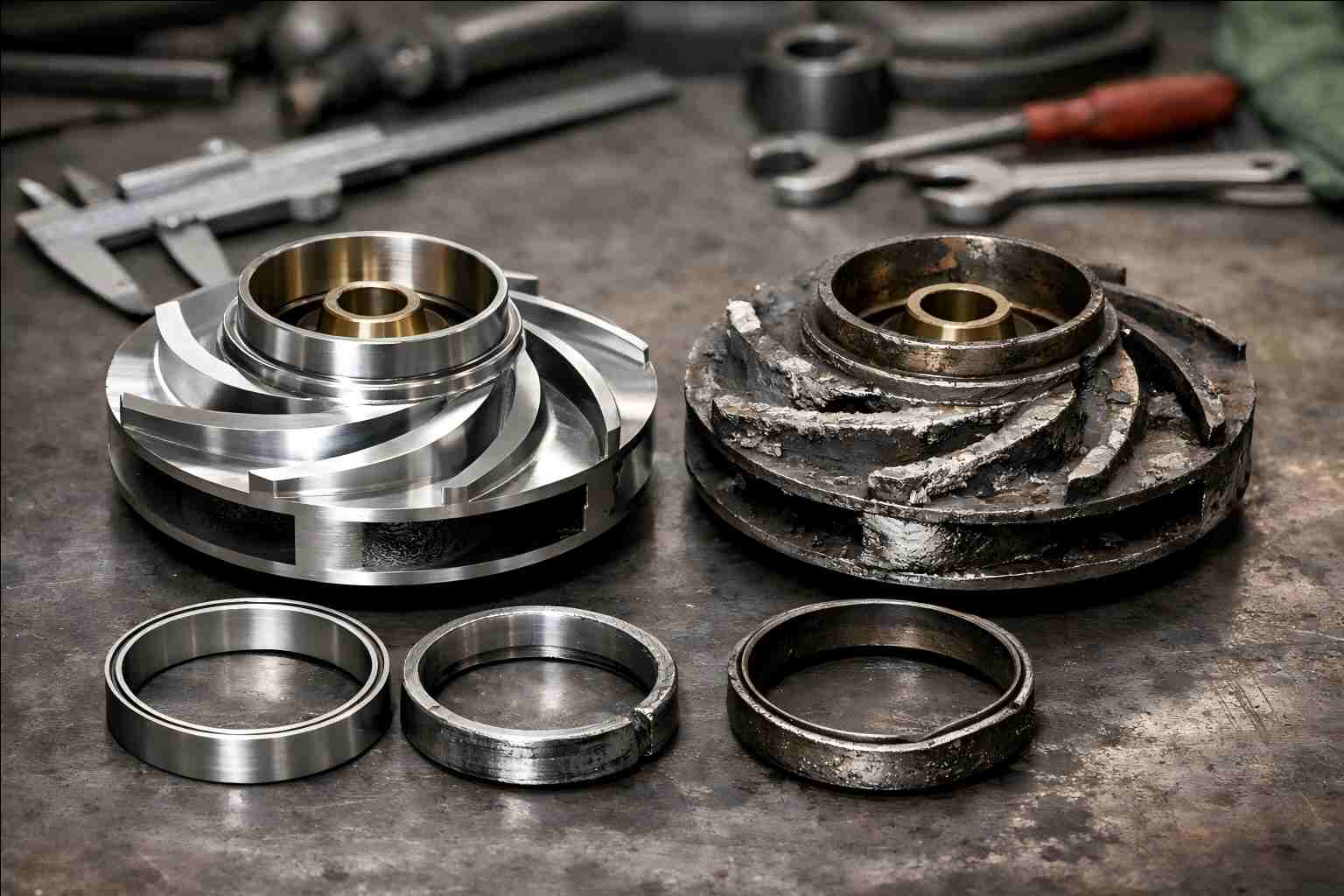

• Знос або пошкодження крильчатки: під час тривалої експлуатації крильчатка може бути пошкоджена через корозію, знос або заклинювання сміттям, а проточний канал крильчатки може бути деформований, що серйозно впливає на продуктивність насоса та призводить до значного падіння швидкості потоку.
• Внутрішній витік, спричинений зносом ущільнювального кільця: зазор між ущільнювальним кільцем і робочим колесом збільшується з часом використання, що призводить до збільшення зворотного потоку рідини всередині насоса, різкого зниження об’ємної ефективності та, отже, зменшення ефективної витрати.
• Знос підшипника: знос підшипника збільшить тертя між ротором і статором, знизить механічну ефективність насоса і навіть може спричинити вібрацію та витік ущільнення вала, що опосередковано впливає на швидкість потоку.
• Витік сальника або механічних ущільнень: знос або неправильне встановлення ущільнень (наприклад, сальника або механічних ущільнень) призведе до витоку рідини, що не тільки впливає на нормальну роботу насоса, але також може призвести до недостатньої швидкості потоку.

Діагностика та рішення:

• Регулярно перевіряйте та замінюйте робоче колесо: створіть систему для регулярного огляду стану робочого колеса, своєчасно прибирайте сміття та ремонтуйте або замінюйте зношені та пошкоджені робочі колеса. Для насосів, які використовувалися протягом тривалого часу, необхідно своєчасно замінювати зношені робочі колеса.
• Своєчасно замінюйте ущільнювальне кільце: регулярно перевіряйте зазор ущільнювального кільця та негайно замінюйте його новим, як тільки буде виявлено надмірний зазор, щоб переконатися, що зазор знаходиться в межах проектно допустимого діапазону та підтримувати об’ємну ефективність насоса. Продуктивність деяких ущільнювальних кілець погіршується після тривалого використання, тому їх потрібно своєчасно замінити.
• Перевіряйте та замінюйте підшипники: регулярно перевіряйте стан змащення та ступінь зносу підшипників і своєчасно замінюйте пошкоджені підшипники, щоб забезпечити плавну та ефективну роботу насоса.
• Перевіряйте та замінюйте ущільнювачі: регулярно перевіряйте знос і витік сальникових або механічних ущільнень і за потреби регулюйте або замінюйте їх, щоб запобігти витоку рідини, що впливає на роботу насоса.

Висновок

Вирішити проблему недостатньої витрати горизонтального багатоступінчастого відцентрового насоса нескладно; головне — точно визначити першопричину. Запам’ятайте нашу мнемосхему: «Запобігайте витоку повітря та перевірте нижній клапан, очистіть сміття та прочистіть трубопроводи, стабілізуйте напругу, щоб забезпечити швидкість обертання, вчасно замініть деталі, щоб усунути знос».

Збільшуючи глибину входу води для підвищення тиску води, забезпечуючи стабільну напругу для підтримки високої швидкості обертання та рішуче замінюючи старіючі ущільнювальні кільця та робочі колеса, ви можете не тільки швидко відновити номінальну витрату насоса, але й продовжити термін служби обладнання та зменшити робоче енергоспоживання.

Якщо вам потрібна інструкція щодо заміни ущільнювального кільця конкретної моделі горизонтального багатоступінчастого насоса, рішення для нестабільної напруги або підтримка професійного вибору та розрахунку, будь ласка, зв’яжіться з нами. Наше спільне прагнення до того, щоб кожна крапля води текла ефективноТеффіко.
