Найкращі методи встановлення фундаменту відцентрового насоса: шість важливих вказівок щодо фундаментних болтів і цементування

У секторі промислових рідин,ТеффікоІнженери підкреслюють основний принцип: «Стабільність насоса однаково визначається його конструкцією та фундаментом». Точність встановлення фундаментного болта безпосередньо визначає власну частоту та рівень вібрації відцентрового насоса під час роботи.

Нижче наведено шість важливих технічних вимог до отворів під фундаментні болти та процедур цементування, узагальнених технічною командою Teffiko для довідки при будівництві.

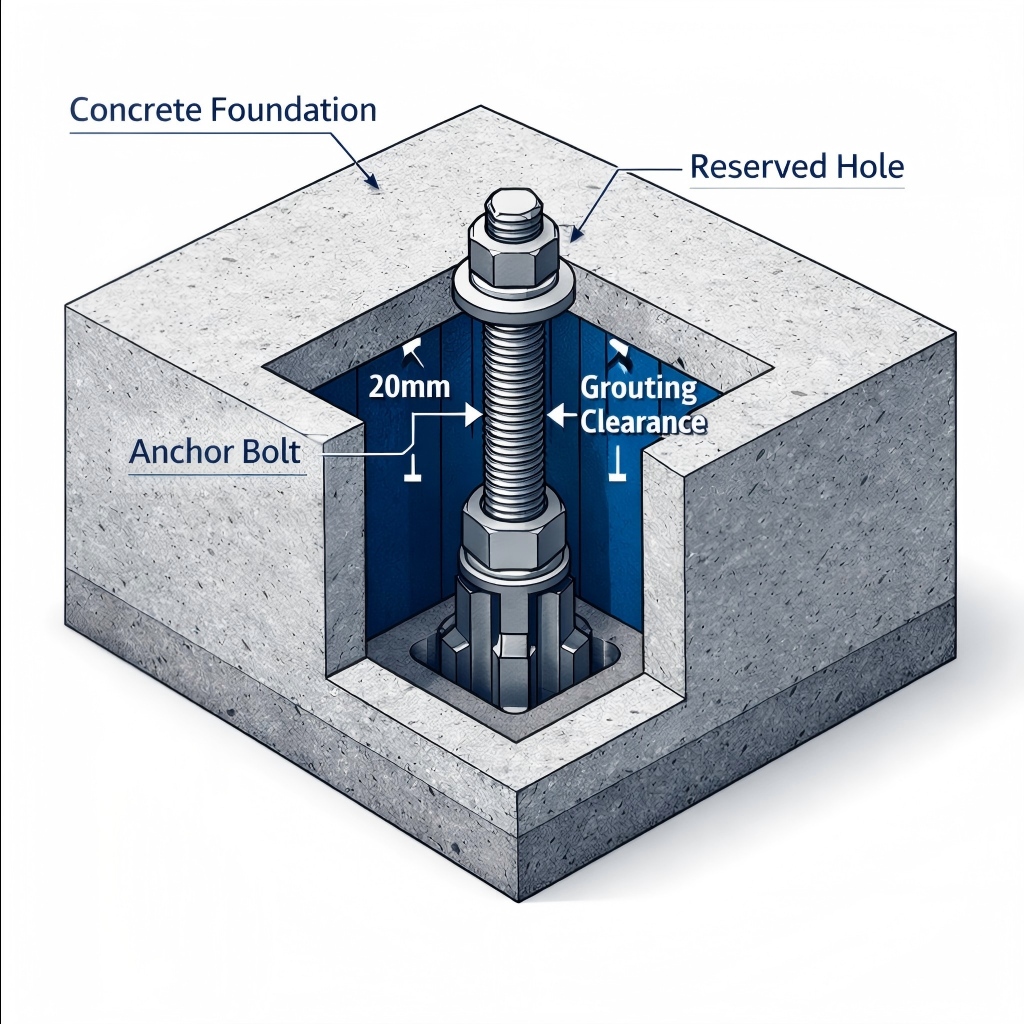

1. Точність позиціонування: точність розмірів і рівень

Точність є основою стабільності. Перед цементуванням обов’язкова ретельна перевірка на відповідність технічним характеристикам виробника насоса.

• Узгодженість розмірів: відстань і діаметр фундаментних болтів повинні точно відповідати розмірам основи насоса або агрегату. Навіть незначні відхилення можуть спричинити примусове складання, викликаючи початкове навантаження на вал насоса.
• Вимоги до рівності: Відхилення рівності поверхні фундаменту необхідно контролювати в межах 0,5 мм на метр (або як зазначено виробником обладнання).
• Технічна інформація: перевищення цього допуску спричиняє торсійну деформацію корпусу насоса під час кріплення. Це порушує торцеву посадку механічного ущільнення, що призводить до витоку та надмірної вібрації — основної причини непояснених пошкоджень ущільнення.

2. Техніка консолідації: запобігання нахилу та зсуву

Правильна консолідація бетону навколо фундаментних болтів має вирішальне значення для цілісності конструкції.

• Запобігайте нахилу: вібратори ніколи не повинні безпосередньо торкатися фундаментних болтів або чинити бічний тиск на них. Прямий контакт може призвести до нахилу болтів. Нахилений болт призводить до невертикального розподілу навантаження, створюючи точки концентрації напруги зсуву на межі розділу гайки.
• Усунення зміщення: під час будівництва необхідно вжити заходів для надійного кріплення, щоб гарантувати, що всі вбудовані частини (болти та втулки) залишаються нерухомими з нульовим зміщенням під час процесу заливки.

3. Контроль часу: поріг міцності 75% і вторинна цементація

Часом часто нехтують фактором у поспішних графіках будівництва.

• Поріг міцності: первинний бетон фундаменту повинен досягти щонайменше 75% від проектної міцності на стиск, перш ніж насосний агрегат буде вирівняний, вирівняний і закріплений. Передчасне навантаження створює ризик нерівномірного осідання фундаменту.
• Послідовність процесу: Вторинне цементування слід проводити лише після того, як обладнання буде точно вирівняно та остаточно закріплено.
• Оптимальна товщина: товщина вторинного шару цементування повинна бути в межах від 30 мм до 70 мм.
• Технічний аналіз: шари тонше 30 мм не мають достатньої маси для ефективної передачі навантажень і схильні до розтріскування. Шари товщиною понад 70 мм створюють надмірну усадкову напругу, що призводить до внутрішніх тріщин. Діапазон 30–70 мм є перевіреною «зоною безпеки» для перенесення навантаження.

4. Підготовка інтерфейсу: чистота та контроль вологи

Зчеплення між існуючим і новим бетоном є критично слабким місцем, яке вимагає подвійних заходів безпеки.

• Стандарт очищення: Поверхня, призначена для вторинного затирання, повинна бути ретельно вимита, щоб видалити всю олію, пил, цементне молоко та вільні частинки.
• Умови вологості: основа повинна бути насиченою поверхнево сухою (SSD) — повністю зволоженою, але без стоячої води — перед затиранням. Це запобігає поглинанню старим бетоном вологи з нової розчину, що погіршить міцність з’єднання.
• Запобіжні заходи при низьких температурах: якщо температура навколишнього середовища падає нижче 0°C, необхідно негайно вжити заходів проти замерзання, щоб запобігти замерзанню на поверхні розділу, що руйнує здатність з’єднання.

5. Вибір матеріалу: високоміцний дрібнозернистий бетон

Для високоточного обладнання, такого як багатоступінчасті відцентрові насоси, специфікація матеріалів має першочергове значення.

• Специфікація заповнювачів: для забезпечення повного заповнення розчином вузьких отворів під болти та зазорів у основі без порожнеч краще використовувати дрібнозернистий щебінь.
• Ієрархія міцності: Ступінь міцності на стиск цементного матеріалу має бути на одну марку вищою, ніж у основного бетону основи.
• Інженерний принцип: концепція «сильна оболонка, слабке ядро» тут недійсна. Інсталяційний шар повинен бути міцнішим за основу, щоб ефективно розсіювати динамічні навантаження, що виникають під час роботи насоса, запобігаючи пошкодженню самої основи.

6. Середовище затвердіння: Термічний захист Нижче 5°C

Затвердіння є останнім і найбільш вирішальним кроком для тривалої довговічності.

• Поріг критичної температури: коли температура навколишнього середовища падає нижче 5°C, реакція гідратації цементу значно сповільнюється, погіршуючи розвиток міцності.
• Обов'язкові заходи: суворі заходи щодо теплоізоляції або опалення повинні застосовуватися протягом усього періоду твердіння вторинного шару цементування.
• Попередження про ризик: неправильне затвердіння за низьких температур може призвести до того, що шар розчину не досягне проектної міцності, створюючи прихований ризик пошкодження конструкції під час роботи насоса.

Висновок

Приказка «Деталі визначають успіх чи невдачу» особливо актуальна ввідцентровий насосустановка. Від точності розмірів зарезервованих отворів до суворих протоколів вторинного цементування та точності болтів на міліметровому рівні, кожен крок взаємопов’язаний.Теффікодотримується цих суворих стандартів, щоб контролювати кожну деталь, забезпечуючи стабільну та надійну роботу насосного обладнання завдяки професійному виконанню та гарантії якості.
