Вичерпний посібник із вертикальних і горизонтальних відцентрових насосів ISG проти горизонтальних відцентрових насосів ISW

У сфері промислового транспортування рідини вертикальні відцентрові насоси ISG і горизонтальні відцентрові насоси ISW стали основним вибором для багатьох сценаріїв застосування завдяки своїм унікальним конструктивним перевагам і точній адаптованості сценаріїв. Однак у специфічних умовах роботи домогтися точного вибору моделі є професійним завданням. Як інженерна командаТеффіко, ми добре розуміємо, що не існує абсолютно оптимальної моделі насоса, є лише найбільш прийнятне рішення. У цій статті буде проведено всебічне порівняння відцентрових насосів ISG та ISW за чотирма основними параметрами: структурний дизайн, робочі характеристики, застосовні сценарії, а також встановлення та обслуговування. Він також поділиться практичним досвідом Teffiko щодо вибору моделі, щоб допомогти вам приймати зважені рішення.

Зміст

1.Структурний дизайн

2. Експлуатаційні характеристики

3. Застосовні сценарії

4. Встановлення та обслуговування

I. Порівняння конструкції між вертикальними відцентровими насосами ISG і горизонтальними відцентровими насосами ISW

Основна відмінність між вертикальними відцентровими насосами ISG і горизонтальними відцентровими насосами ISW починається з їх конструктивного виконання. Це безпосередньо визначає займаний простір, спосіб встановлення та логіку адаптації трубопроводу, що робить його основним фактором, який слід враховувати під час вибору моделі.

(I) Вертикальний відцентровий насос ISG: вертикальне розташування для економії місця

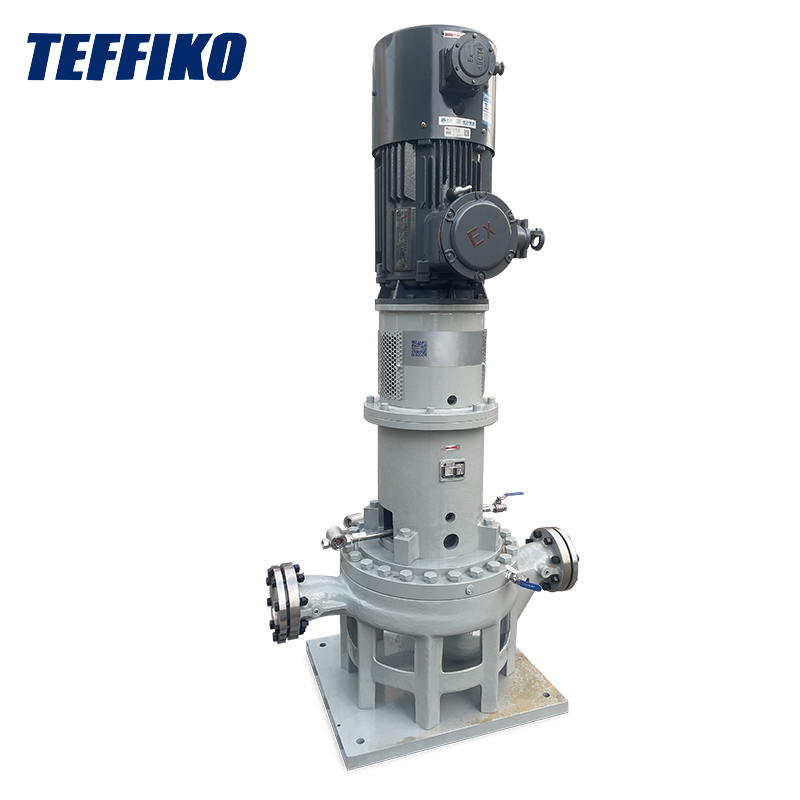

Вертикальний насос ISG має інтегровану вертикальну конструкцію з валом насоса, перпендикулярним до землі. Він має відносно високу загальну висоту, але невелику площу. Його вхідний і вихідний отвір для води мають гнучку конструкцію, що дозволяє безпосередньо інтегрувати його в систему трубопроводу без необхідності встановлення додаткової основи. Це робить його особливо придатним для сценаріїв з вузьким простором, таких як кімнати вторинного водопостачання у висотних будинках або компактні виробничі лінії.

(II) Горизонтальний відцентровий насос ISW: горизонтальне розташування для високої стабільності

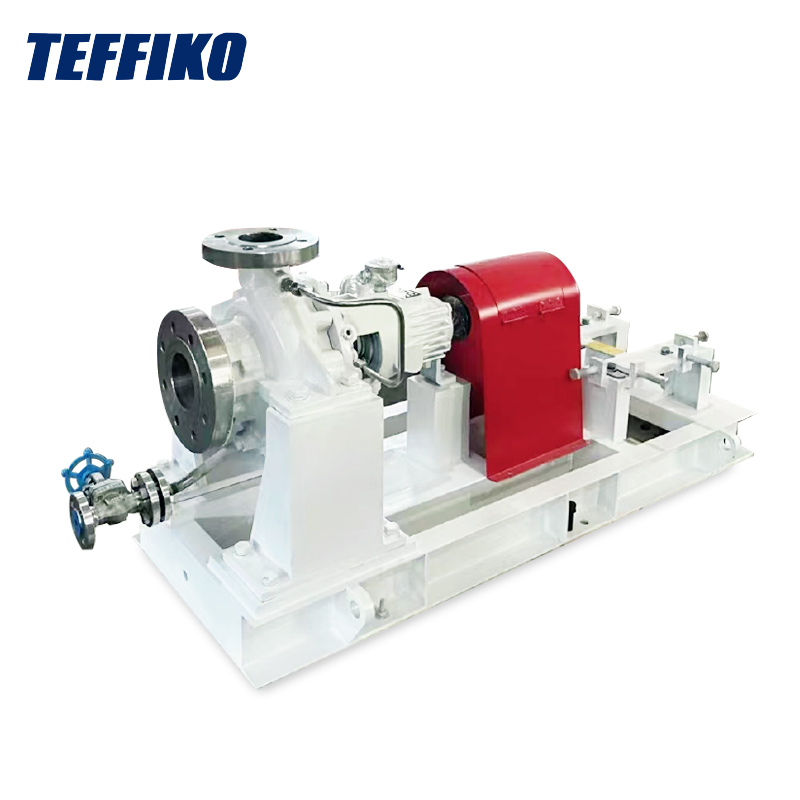

Горизонтальний насос ISW має конструкцію, в якій двигун і корпус насоса горизонтально коаксіальні, при цьому вал насоса паралельний землі та потребує фіксації за допомогою основи. Його вхід і вихід розташовані на одній горизонтальній лінії, що полегшує пряме з'єднання з горизонтальними трубопроводами та зменшує втрати опору. Ця структура має низький центр ваги та забезпечує стабільну роботу, що робить її придатною для сценаріїв із достатньою площею землі, наприклад, у великих майстернях або муніципальних водопровідних станціях, де технічне обслуговування є зручним.

II. Порівняння робочих характеристик: енергоспоживання, напір і стійкість до кавітації

Крім структурних відмінностей, варіації продуктивності між двома напрямами впливають на ефективність роботи та відповідні умови праці. Це особливо очевидно в їх адаптивності щодо споживання енергії, діапазону напору та стійкості до кавітації.

(I) Енергоспоживання та ефективність

З точки зору гідравлічної ефективності, як ISG, так і ISW відцентрові насоси використовують передову гідравлічну модель конструкції. Після оптимізації каналу потоку робочого колеса їх ефективність за номінальних робочих умов є відносно близькою, зазвичай коливається від 75% до 85%. Однак у сценаріях роботи зі змінним навантаженням виникають відмінності:

• Горизонтальний відцентровий насос ISW має менший канал потоку в корпусі насоса, що призводить до меншого падіння ефективності при роботі за межами номінальної витрати. Це більше підходить для сценаріїв із великими коливаннями потоку.
• Вертикальний відцентровий насос ISG підтримує стабільну ефективність за номінальної витрати, але зазнає швидшого зниження ефективності, коли витрата коливається. Це більше підходить для сценаріїв із вимогами постійного потоку.

За енергоспоживанням:

• Насос ISG споживає менше енергії за умов низької витрати та високого напору.
• Насос ISW забезпечує кращу енергоефективність у системах із високим потоком і низьким напором.

(II) Діапазон голови

• Діапазон напору вертикального відцентрового насоса ISG зазвичай становить 5-125 м, що робить його ефективнішим у задоволенні транспортних потреб «високий напір, низький потік». Його вертикально структурований вал насоса несе силу більш рівномірно; при роботі на високому напорі передача відцентрової сили робочого колеса більш стабільна, а відхилення вала, спричинене надмірним тиском, менш імовірно. Тому він часто використовується в таких сценаріях, як водопостачання багатоповерхових будинків і живлення котлів.
• Діапазон напору горизонтального відцентрового насоса ISW більшою мірою зосереджується на «середньо-низькому напорі, високому потоці», як правило, від 3 м до 80 м. Його горизонтальна структура може краще адаптуватися до стабільного транспортування середовищ із великим потоком і уникнути надмірної осьової сили, спричиненої високим напором. Він підходить для сценаріїв із низькими вимогами до напору, але високими вимогами до потоку, наприклад для передачі води в муніципальну мережу труб, промислової циркуляційної води та сільськогосподарського зрошення.

(III) Стійкість до кавітації: ISW має перевагу

Чиста позитивна висота всмоктування (NPSH) горизонтального насоса ISW зазвичай на 0,5-1,5 м нижча, ніж у насоса ISG. Конструкція його всмоктувального порту оптимізована, що робить його менш схильним до кавітації під час транспортування середовища, що легко випаровується, або за високого опору всмоктуванню. З іншого боку, вертикальний насос ISG більше підходить для випадків із хорошими умовами всмоктування та короткими трубопроводами.

III. Порівняння застосовних сценаріїв: зіставлення за вимогою є ключовим

(I) Вертикальний відцентровий насос ISG: перший вибір для сценаріїв з вузьким простором і високим напором

• Вторинне водопостачання у багатоповерхових будинках: мешканцям багатоповерхівок потрібен відносно високий тиск води, а кімнати для обладнання зазвичай розташовані на даху або в підвалі з вузьким простором. Вертикальний відцентровий насос ISG ідеально підходить для цього сценарію завдяки своїм перевагам у малій площі підлоги та високому напорі.
• Підтримка невеликого промислового обладнання: наприклад системи охолодження для верстатів з ЧПУ та системи живлення води для малих котлів. Ці сценарії мають стабільний попит і обмежений простір для установки, а насос ISG можна інтегрувати в трубопровід для економії місця.
• Циркуляція води в комерційних приміщеннях: в тому числі циркуляція охолоджувальної води для центральних кондиціонерів в готелях і систем протипожежного водопостачання в торгових центрах. Вертикальна структура насоса ISG полегшує з’єднання з трубопроводами в стелі або в кутку, не впливаючи на планування приміщення.

(II) Горизонтальний відцентровий насос ISW: основний варіант для сценаріїв великого простору та великого потоку

• Муніципальна очистка води: у тому числі повторне використання відновленої води на очисних спорудах і трубопроводах у водопровідних спорудах. Ці сценарії потребують великого потоку та достатнього простору на землі, а горизонтальне розташування насоса ISW дозволяє встановлювати пакети та централізовано проводити технічне обслуговування.
• Масштабне промислове виробництво: наприклад транспортування сировини на хімічних підприємствах і системи охолодження циркуляційної води на металургійних заводах. Ці сценарії мають значні коливання потоку та вимагають стійкості до кавітації, і насос ISW має кращу стабільність і адаптивність для задоволення цих потреб.
• Сільськогосподарське та цивільне зрошення: включаючи зрошення сільськогосподарських угідь та заміну води у великих рибних ставках. Ці сценарії мають низький напір, але великий потік, а характеристики насоса ISW, пов’язані з низьким споживанням енергії та простим обслуговуванням, можуть зменшити довгострокові експлуатаційні витрати.

IV. Порівняння встановлення та обслуговування

Складність встановлення та витрати на технічне обслуговування є факторами, які не можна ігнорувати під час тривалого використання. Відмінності між ними в цьому вимірі безпосередньо впливають на операційну ефективність на наступному етапі.

(I) Встановлення

• Для вертикального відцентрового насоса ISG: для встановлення не потрібна окрема основа. Необхідно лише з’єднати фланець корпусу насоса з фланцем трубопроводу та закріпити ніжки насоса розпірними болтами. Одна людина може завершити встановлення одного обладнання протягом півдня, що робить його особливо придатним для проектів реконструкції існуючих об’єктів. Однак слід зазначити, що до його вертикальної конструкції висуваються високі вимоги до перпендикулярності установки. Якщо нахил вала насоса перевищує 0,1 мм/м, це легко призведе до прискореного зносу підшипників.
• Для горизонтального відцентрового насоса ISW: спочатку необхідно залити бетонну основу або встановити сталевий кронштейн, щоб переконатися, що похибка рівня основи не перевищує 0,2 мм/м. Потім закріпіть корпус насоса на основі і, нарешті, підключіть трубопровід. Цикл монтажу становить близько 1-2 днів, що робить його більш придатним для раннього планування нових будівельних проектів. Однак його горизонтальне розташування має більш високу стійкість до нерівності фундаменту, а невелике осідання ґрунту не вплине на роботу обладнання.

(II) Технічне обслуговування

Горизонтальний відцентровий насос ISW більш зручний в обслуговуванні: завдяки горизонтальному розподілу двигуна і корпусу насоса, під час розбирання потрібно лише зняти щиток муфти і послабити з’єднувальні болти, щоб відокремити двигун від корпусу насоса. При заміні вразливих частин, таких як робочі колеса та ущільнення, немає необхідності переміщати трубопровід. Обслуговуючий персонал може працювати на землі, що є дуже безпечним. Наприклад, коли протікає ущільнювач, обслуговуючому персоналу не потрібно підніматися високо, і він може завершити заміну протягом 1-2 годин.

Для вертикального відцентрового насоса ISG, оскільки двигун розташований угорі, під час технічного обслуговування необхідно спочатку зняти електропроводку двигуна та кріпильні болти та підняти двигун, щоб отримати доступ до внутрішніх компонентів корпусу насоса. Якщо його встановлюють у вузькому просторі або у високому обладнанні, необхідно використовувати кран або підйомне обладнання, що призводить до тривалого циклу обслуговування та високої вартості. Таким чином, для сценаріїв з високими вимогами до зручності обслуговування (наприклад, насосні станції без нагляду) більш рекомендований горизонтальний відцентровий насос ISW.

V. Підсумок відбору: 3-етапне швидке судження

• Перевірте простір: виберіть вертикальний насос ISG для вузьких просторів і горизонтальний насос ISW для достатнього простору на землі.
• Перевірте умови роботи: виберіть насос ISG для вимог високого напору та низького потоку, а насос ISW – для вимог середнього-низького напору та високого потоку.
• Перевірте потреби в технічному обслуговуванні: виберіть насос ISW для роботи без нагляду та зручного обслуговування; обирайте насос ISG для сценаріїв із тривалими інтервалами технічного обслуговування та обмеженим простором.

Висновок

Вертикальні відцентрові насоси ISG і горизонтальні відцентрові насоси ISW мають власні переваги, і суть вибору полягає в «адаптації» — узгодженні з вашим простором, умовами роботи та вимогами до обслуговування. Якщо ви все ще не впевнені у виборі оптимальної моделі насоса для ваших конкретних умов роботи,ТеффікоПрофесійна команда може надати безкоштовну консультацію з вибору. Ми маємо багатий досвід застосування та можемо порекомендувати найбільш прийнятне та ефективне рішення на основі ваших конкретних параметрів (таких як швидкість потоку, напір, характеристики середовища, середовище встановлення тощо), забезпечуючи стабільну та енергоефективну роботу вашої рідинної системи.
