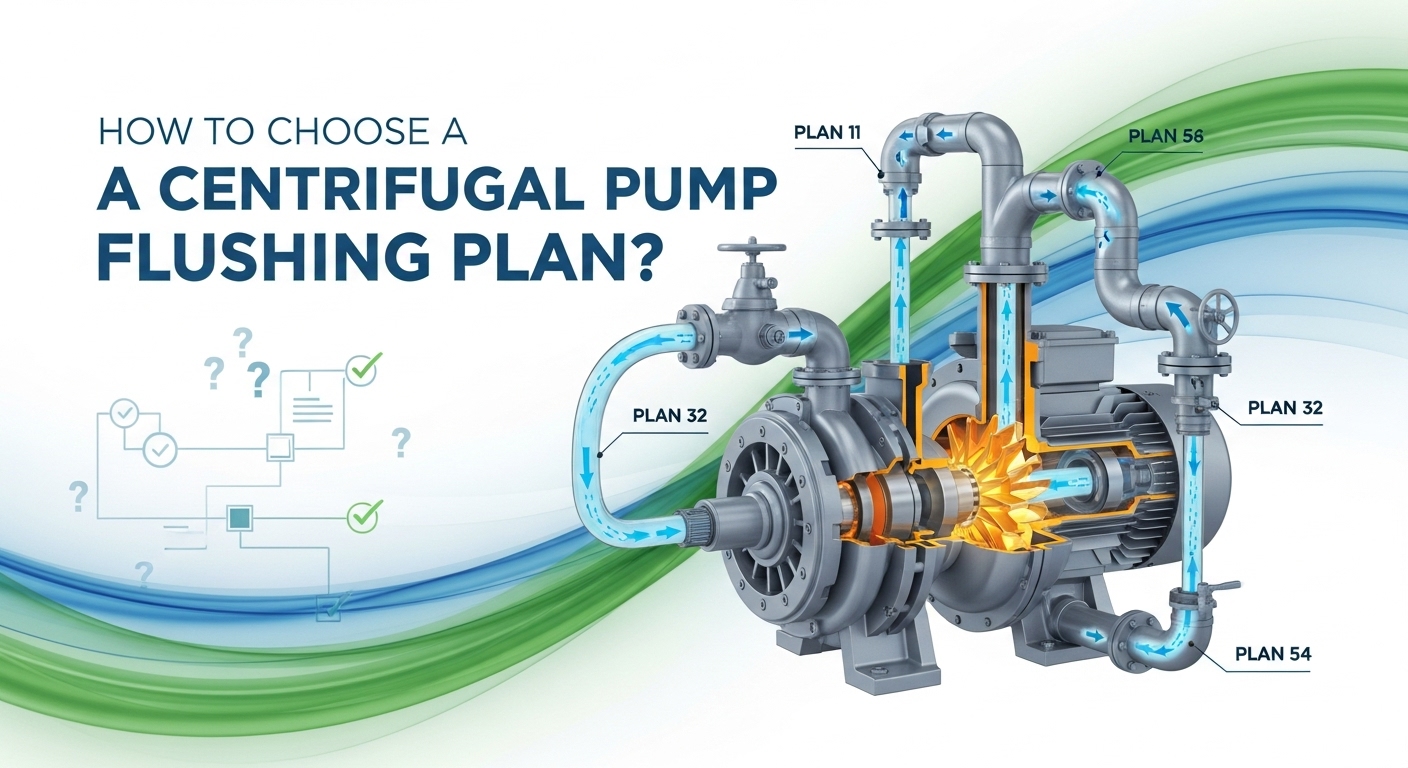

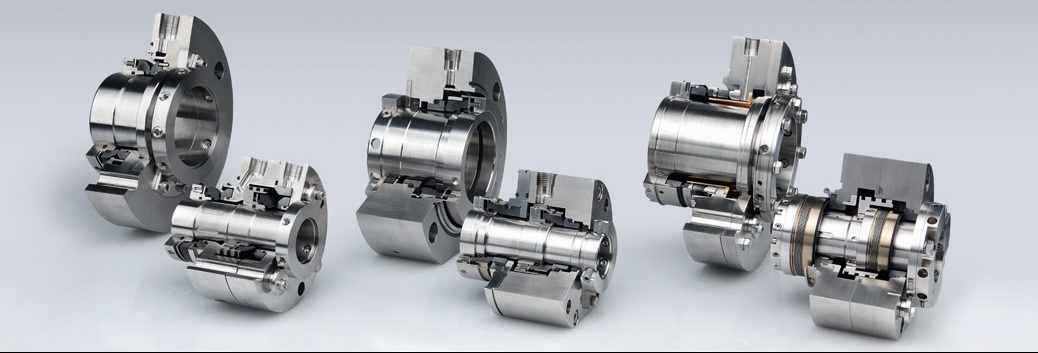

Як вибрати план промивки відцентрового насоса?

На хімічних заводах, нафтопереробних заводах і фармацевтичних підприємствах можна без перебільшення сказати, що 8 з 10 несправностей насосів — від незначних витоків до повної зупинки або навіть інцидентів з безпекою — спричиняються одним: неправильно вибраним планом промивки механічного ущільнення.

Найкращий план промивання не є найфантастичнішим — це той, який відповідає фактичним умовам експлуатації.

API 682стандарти API 682і роки практичного польового досвіду, цей посібник розбиває найпоширеніші схеми промивання — від одиночних ущільнень до систем сухого газу — щоб ви могли вибрати правильний з першого разу та уникнути дорогих простоїв.

1. Чому механічні ущільнення взагалі потребують промивання?

Багато людей вважають, що після встановлення торцевого ущільнення все готово.

основи з уроками, отриманими з сотень реальних установок.

Промивання вирішує цю проблему шляхом створення контрольованого середовища навколо ущільнення.

• Відведення тепла: відводить тепло від тертя, щоб запобігти перегріванню компонентів ущільнення або випаровування рідини (що призводить до сухого ходу та швидкого виходу з ладу).
• Контроль температури: охолоджує гарячі рідини до того, як вони досягнуть ущільнення, зберігаючи змащення та ефективність ущільнення.
• Управління тиском: регулює тиск у камері ущільнення, щоб придушити випаровування, що є критичним для летючих речовин, таких як пропан або аміак.
• Очищення: змиває частинки та забруднювачі, які можуть подряпати або застрягти в поверхнях ущільнення.
• Ізоляція: запобігає висиханню або кристалізації технологічної рідини, коли вона контактує з повітрям, запобігаючи злипанню поверхонь ущільнень під час запуску.

На практиці правильно підібраний план промивки може продовжити термін служби ущільнення в 3-5 разів.

2. Плани промивки API — відповідно до типу ущільнення

API 682 групує плани промивання за конфігурацією ущільнень.

(I) Плани з одним ущільненням – прості, економічно ефективні, широко використовувані

53C: Використовує поршневий акумулятор для стабільного тиску в системах із великими коливаннями тиску.

• ПЛАН 01 / ПЛАН 11: Самопромивання від нагнітання насоса назад до всмоктування.
• ПЛАН 13: Зворотне самопромивання — рідина тече з ущільнювальної камери до вхідного отвору насоса.
• ПЛАН 21: Самопромив + кулер.
• ПЛАН 23: Внутрішня рециркуляція з горловою втулкою.
• ПЛАН 31: Додано циклонний сепаратор для видалення твердих частинок із потоку промивання — добре для помірно забруднених послуг.
• ПЛАН 32: Зовнішня чиста промивка (наприклад, фільтрована вода або бар’єрна рідина).
• ПЛАН 41: ПЛАН 31 + охолоджувач.
• ПЛАН 01 / ПЛАН 11: Самопромивання від нагнітання насоса назад до всмоктування.

💡 Професійна порада: ПЛАН 14 (з можливістю перемикання напрямку змиву) здається гнучким, але він рідко використовується на практиці — додаткові клапани означають більше обслуговування та можливі місця витоку.

(II) Плани подвійного ущільнення – для додатків із високим ризиком або нульовим витоком

⚠️ Примітка: для сухих газових ущільнень потрібен надчистий, сухий, регульований газ.

• ПЛАН 52: Подвійне ущільнення без тиску з вентильованим резервуаром.
• ПЛАН 53A/B/C: Системи подвійного ущільнення під тиском:
• 53A: Акумулятор, заряджений азотом, підтримує тиск.
• 53B: додає циркуляційний насос і охолоджувач — ідеально підходить для високотемпературних систем.
• 53C: Використовує поршневий акумулятор для стабільного тиску в системах із великими коливаннями тиску.
• ПЛАН 54: Повністю незалежна зовнішня бар’єрна рідинна система (наприклад, спеціальна масляна консоль).

(III) Плани гасіння та виявлення витоків

Вони підтримують первинне ущільнення, а не замінюють його.

• ПЛАН 62: Зовнішнє гасіння (зазвичай парою або водою), розпилене за ущільнювачем, щоб запобігти накопиченню твердих частинок — типове для насосів для шламу або чорного щелоку.
• PLAN 65: Додає перемикач рівня до резервуара PLAN 52 для раннього виявлення витоку внутрішнього ущільнення.

(IV) Плани сухого газового ущільнення – для нестабільних або чутливих послуг

Використовуйте чистий сухий газ (зазвичай азот) замість рідини як герметизуюче середовище.

• ПЛАН 72: Тандемне сухе газове ущільнення з азотним бар’єром.
• ПЛАН 74: Подвійне ущільнення сухого газу під тиском.
• ПЛАН 75/76: Варіанти для високов’язких або нелетких рідин, де технологічний газ не можна використовувати безпосередньо.

⚠️ Примітка: для сухих газових ущільнень потрібен надчистий, сухий, регульований газ.

3. Три емпіричні правила вибору правильного плану

• Почніть з рідини
• Чистий і прохолодний?
• Брудний чи корозійний?
• Летючий чи токсичний?
• Перевірте температуру і тиск
• 120°C?

• Високий тиск?
• Запитайте: що станеться, якщо витікає?
• Невелика крапля OK?
• Пожежа, токсичність чи ризик для навколишнього середовища?

Заключна думка

Найкращий план промивання не є найфантастичнішим — це той, який відповідає фактичним умовам експлуатації.

Цей посібник поєднуєAPI 682основи з уроками, отриманими з сотень реальних установок.

Потрібна допомога в плануванні конкретної послуги? www.teffiko.com.
