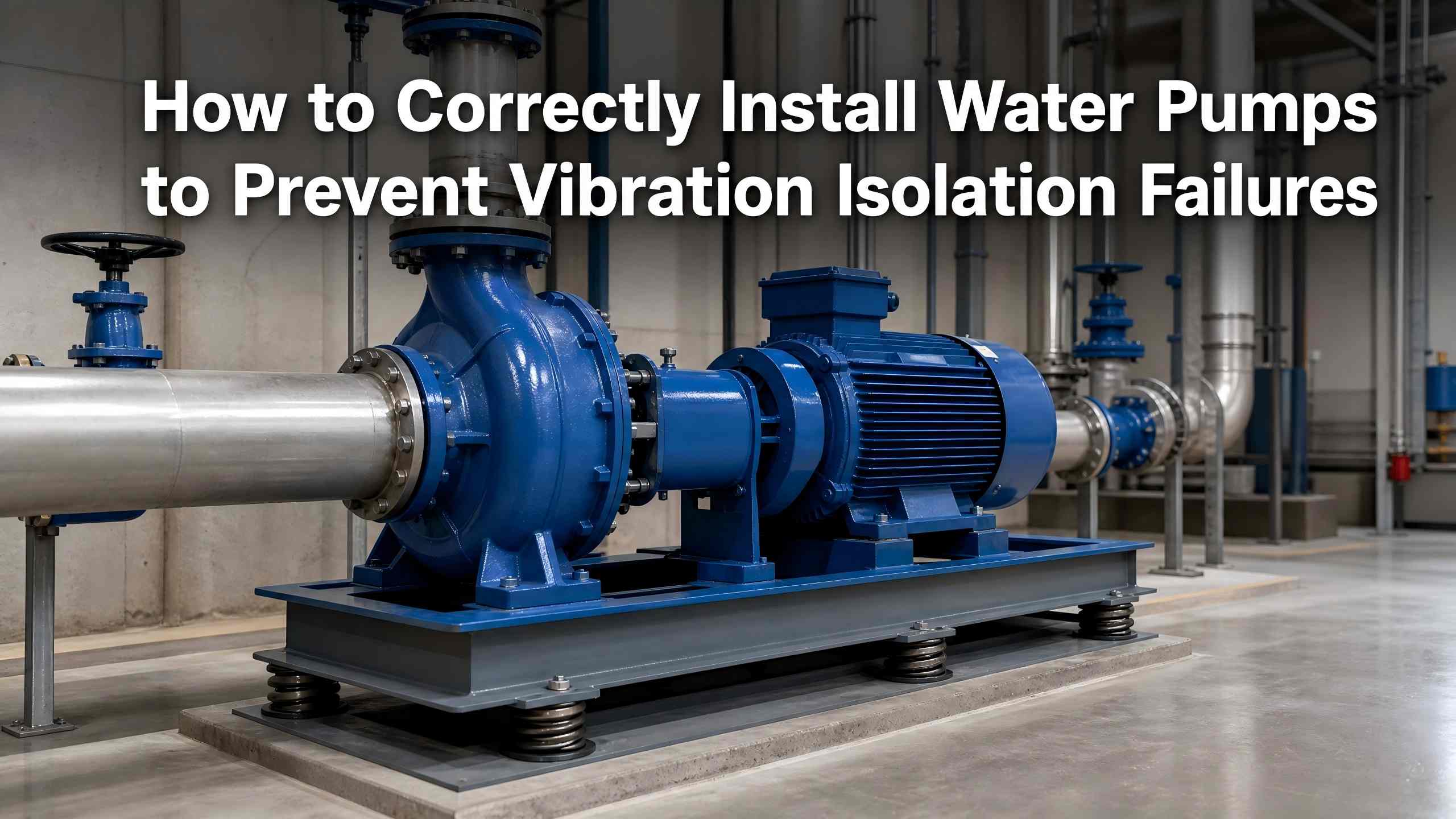

Водяний насосвібрація, шум, тремтіння трубопроводу та резонанс будівлі в основному спричинені неякісною установкою та несправністю віброізоляції. Віброізоляція є основним процесом встановлення, а не додатковим кроком зменшення шуму. Стандартний монтаж ефективно блокує передачу вібрації між насосами, трубопроводами та будівельними конструкціями, уникаючи розтріскування трубопроводу та структурного резонансу, подовжуючи термін служби насоса та забезпечуючи стабільну роботу системи водопостачання.
У цій статті підсумовано стандартизовану практику встановлення віброізоляції водяного насоса, конструкцію фундаменту, компонування компонентів віброізоляції, обробку та приймання трубопроводу, застосовні до більшості відцентрових насосів і циркуляційних насосів.
Механічна вібрація робочоговодяні насосиє неминучим. Більшість збоїв ізоляції виникають через п’ять типових помилок встановлення:
- Жорстке з'єднання: повністю фіксовані основи насоса, фундаменти та трубопроводи усувають буферний простір для вібрації та викликають загальний резонанс.
- Нестандартизоване встановлення ізолятора: асиметричне розташування та нерівномірна деформація стиснення призводять до локального жорсткого контакту та поганої ізоляції.
- Напруга розтягування трубопроводу: Жорсткі з’єднання трубопроводу тягнуть насосний агрегат і підсилюють робочу вібрацію, щоб викликати вторинний резонанс.
- Погана конструкція фундаменту: недостатня вага, нерівні або нестабільні фундаменти спричиняють зсув центру та постійне тряску.
- Ненормальне використання ізолятора: змішані технічні характеристики колодок, надмірна кількість шарів або корозійний контакт призводять до передчасної поломки компонентів.
Кваліфікована віброізоляція базується на гнучкій ізоляції, що дозволяє насосному агрегату працювати в пружно підвішеному стані з рівномірним навантаженням на компоненти.
Кваліфікована основа є передумовою ефективної віброізоляції.
Розмір і вага:Використовуйте бетонні інерційні фундаменти або сталеві основи з вагою насосного агрегату в 1–2 рази. Основа повністю покриває ніжку насоса з запасом мінімум 100 мм з кожного боку. Підлогові насоси вимагають більш товстої та важчої основи для зменшення вібраційного зворотного зв’язку конструкції.
Площиність і міцність:Міцність бетону фундаменту повинна досягати С25 і вище. Бетон вторинної цементації повинен бути міцнішим за бетон основи. Забезпечте рівну поверхню без тріщин із збереженими дренажними ухилами, щоб захистити ізолятори від занурення у воду.
Правила анкерних болтів:Вертикально вкрутіть болти з пружинними шайбами, щоб уникнути ослаблення та нахилу. Ніколи не викривляйте насосний агрегат під час фіксації, щоб запобігти високочастотній вібрації.
Стандартне розташування ізолятора безпосередньо визначає ефективність віброізоляції.
Загальне планування:Розташуйте всі ізолятори симетрично уздовж центральної осі насоса. Макети з чотирма точками приймають рівномірне розміщення за або проти годинникової стрілки. Для шеститочкової опори встановіть чотири накладки в кутах основи та дві на довгих сторонах, щоб забезпечити стабільну деформацію стиснення. Краї ізолятора не повинні перевищувати діапазон інерційного блоку.
Горизонтальна установка насоса:Використовуйте гумові прокладки або демпферні пружинні ізолятори. Не потрібно склеювання або жорстка фіксація; власне ущільнення забезпечує надійну гнучку буферизацію.
Вертикальна установка насоса:Обладнайте закріплені гумові ізолятори сталевими основами, закріпленими болтами з пружинними шайбами, а потім прикріпіть до підлоги, щоб усунути вертикальне тремтіння.
Збірка багатошарової колодки:Максимум п'ять шарів для недостатньої одношарової ізоляції. Використовуйте ідентичні прокладки, розділені ≥4 мм оцинкованими сталевими пластинами (10 мм збільшеного розміру на кожну сторону) з шарами в шаховому порядку та клеєм.
Перевірка та захист:Перед встановленням перевірте зовнішній вигляд компонента та межі стиснення. Тримайте ізолятори подалі від кислот, лугів і органічних розчинників, щоб запобігти старінню гуми.
Жорсткі з’єднання трубопроводів є основною причиною залишкової вібрації.
Встановіть гумові гнучкі з’єднання на вході та виході насоса, щоб усунути передачу жорсткої вібрації.
Додайте віброізоляційні прокладки до опор і підвісів трубопроводу та закрийте щілини, що проникають у стіну, кам’яною ватою, щоб заблокувати структурну провідність.
Вирівнюйте трубопроводи природним шляхом без примусового з’єднання встик, щоб уникнути деформації ізоляторів від напруги розтягування.
Перевірте ефективність ізоляції перед офіційною експлуатацією:
- Візуальна перевірка: немає зміщення ізолятора, деформації або корозії; кваліфікований рівень рівня одиниці.
- Перевірка вручну: немає явного тремтіння блоку або ослаблених болтів.
- Тест без навантаження: 3–5 хвилин стабільної роботи без аномальної вібрації чи шуму.
- Випробування під навантаженням: немає тряски трубопроводу або створення резонансу під робочим тиском.
- Асиметричне розташування ізолятора, що спричиняє нерівномірне напруження та резонанс
- Недостатня вага фундаментів, що призводить до нестабільної роботи
- Відсутність гнучких з'єднань трубопроводу, що викликає вторинну вібрацію
- Незакріплені анкерні болти, що викликають зміщення блоку
- Жорстка фіксація горизонтальних ізоляторів насоса, що не дає можливості буферизації
- Нестандартна багатошарова прокладка, що зменшує ефект ізоляції
- Корозійний контакт, що призводить до раннього старіння гуми
Ефективна віброізоляція насоса залежить від стандартизованої гнучкої установки. Дотримуйтесь правил симетричного розташування ізолятора, стійкої конструкції фундаменту та безнапруженого з’єднання трубопроводу. Стандартна робота усуває проблеми з вібрацією та резонансом, забезпечує тривалу стабільність насоса та знижує щоденні витрати на технічне обслуговування.
