Вертикальні відцентрові насоси: повний посібник із конструкції, застосування, вибору та технічного обслуговування

У сучасному промисловому транспортуванні рідин,вертикальні відцентрові насосистали першим вибором для інженерів у всьому світі завдяки своєму унікальному структурному дизайну та чудовій продуктивності. Teffiko, професійний бренд, який займається дослідженнями та розробками та виробництвом рідинного обладнання, глибоко вкорінився в галузі рідинних машин. Ми не тільки зосереджуємося на їх гідравлічній ефективності, але також цінуємо їхню стабільність і коефіцієнт використання простору в складних умовах роботи.

1. Основна структура та принцип роботи вертикальних відцентрових насосів

Вертикальвідцентровий насосє різновидом лопатевого насоса, вісь якого перпендикулярна горизонтальній площині. Його основний принцип роботи полягає в перетворенні механічної енергії в кінетичну енергію та енергію тиску рідини за допомогою відцентрової сили, що створюється високошвидкісним обертанням робочого колеса.

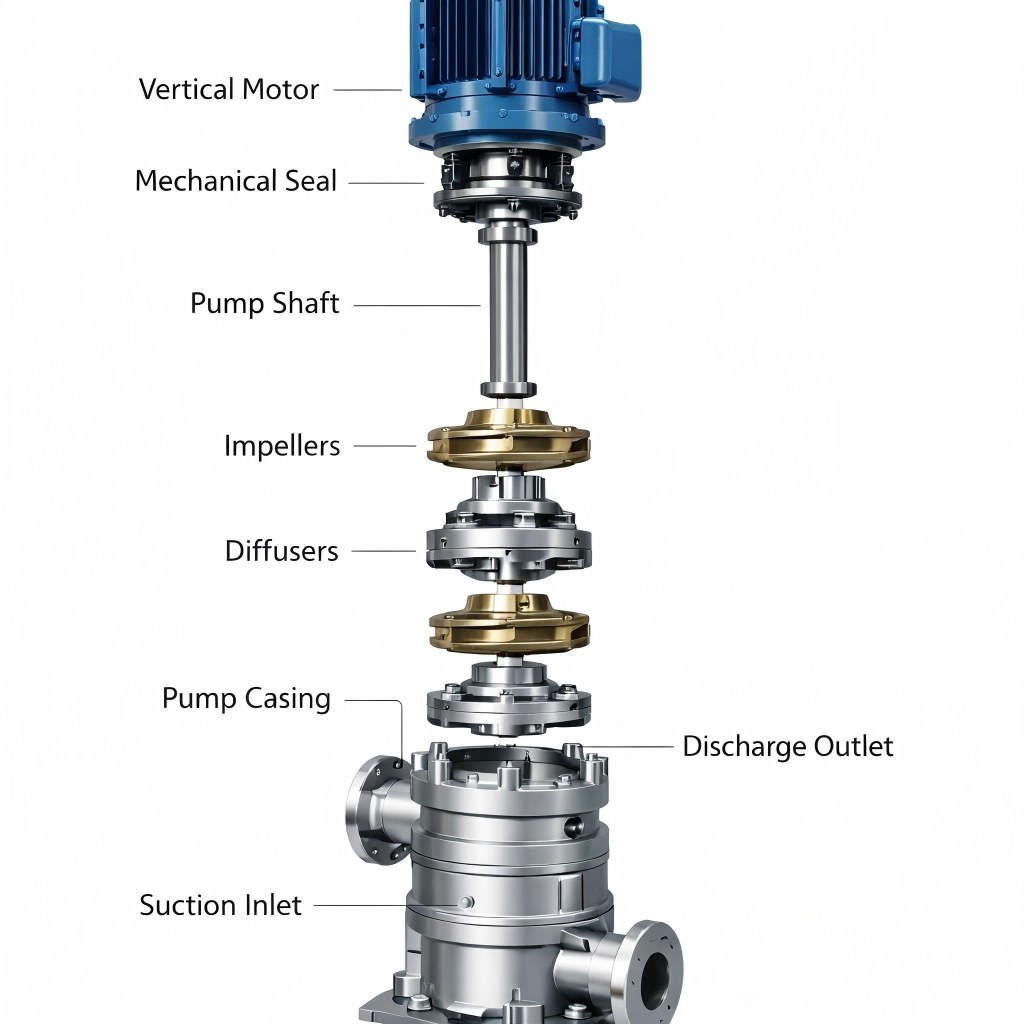

Основні технічні конструкції:

Вертикальна конструкція двигуна: Двигун розташований над корпусом насоса та безпосередньо приводить в рух вал насоса через муфту, ефективно запобігаючи пошкодженню двигуна, спричиненому витоком рідини. Оптимізація гідравлічної моделі: розширена конструкція моделювання CFD (Computational Fluid Dynamics) прийнята для забезпечення плавного каналу потоку та мінімізації втрат потоку рідини в найбільшій мірі. Невеликий простір: це найбільш інтуїтивно зрозуміла функція вертикальних насосів. Порівняно з горизонтальними насосами такої ж продуктивності, їхня площа підлоги прибл

n зазвичай зберігається більш ніж на 60%.

2. Основні переваги вертикальних відцентрових насосів

У порівнянні з горизонтальними відцентровими насосами, вертикальні відцентрові насоси демонструють значні переваги в конкретних умовах роботи:

• Невеликий простір: корпус насоса встановлюється вертикально, що значно економить дорогоцінний простір і особливо підходить для місць з обмеженим простором, таких як каюти кораблів, підземні насосні станції або компактне промислове обладнання.
• Простий запуск і заправка: оскільки робоче колесо зазвичай можна занурити в рідину (наприклад, вертикальні занурені насоси), додаткова заправка не потрібна, що спрощує процес запуску та ефективно запобігає кавітації.
• Хороші антикавітаційні характеристики: робоче колесо занурено в рідину з невеликою або позитивною висотою всмоктування, що ефективно зменшує можливість кавітації та продовжує термін служби насоса.
• Зручне технічне обслуговування: деякі вертикальні насоси мають конструкцію "витягування назад", що дозволяє перевіряти та обслуговувати внутрішні компоненти без розбирання трубопроводу, підвищуючи ефективність обслуговування.
• Компактна структура та низький рівень шуму: конструкція сучасних вертикальних відцентрових насосів має тенденцію бути інтегрованою та оптимізованою, як правило, з низьким рівнем шуму та вібрації.

3. Типові сценарії застосування

Завдяки своїм унікальним перевагам вертикальні відцентрові насоси широко застосовуються в наступних сферах:

• Муніципальне водопостачання та водовідведення: Виконуючи функції підвищувальних насосів, пожежних насосів або каналізаційних насосів, вони відіграють ключову роль у міській інфраструктурі.
• Промислові системи циркуляційної води: забезпечення стабільного транспортування рідини в градирнях, живлення котлової води, хімічні процеси та інші зв’язки.
• Нафтохімічна промисловість: транспортування різних корозійних, легкозаймистих, вибухонебезпечних або високотемпературних середовищ, особливо придатних для зануреного монтажу для забезпечення безпечного виробництва.
• Морська та офшорна техніка: використовується для баластної води, охолоджувальної води, протипожежного захисту та інших систем у вузькому просторі кают корабля.
• Сільськогосподарське зрошення: підйом води з глибоких колодязів або резервуарів для задоволення потреб зрошення сільськогосподарських угідь.
• Очищення води для захисту навколишнього середовища: транспортування різних водних середовищ до очисних споруд, підготовка чистої води та інші ланки.

4. Загальні рекомендації щодо діагностики несправностей і технічного обслуговування

Навіть добре сконструйовані вертикальні відцентрові насоси під час тривалої експлуатації можуть мати різні несправності. Своєчасна діагностика та технічне обслуговування є запорукою їх ефективної та стабільної роботи.

4.1 Поширені несправності

4.2 Рекомендації щодо обслуговування

• Регулярна перевірка: Регулярно перевіряйте робочий стан насоса, температуру підшипників, вібрацію, шум і стан ущільнень.
• Управління змащенням: змастіть або замініть мастило для підшипника відповідно до циклу та типу, рекомендованих виробником.
• Перевірка та заміна ущільнення: Регулярно перевіряйте знос механічного ущільнення та своєчасно замінюйте його, якщо виявлено витік або сильне зношення.
• Очищення та захист від корозії: утримуйте корпус насоса та навколишнє середовище в чистоті та виконуйте антикорозійну обробку схильних до корозії компонентів.
• Управління запасними частинами: підготуйте запасні частини для звичайних деталей, що швидко зношуються (таких як механічні ущільнення, підшипники, ущільнювальні кільця тощо) для своєчасної заміни.

Висновок

Вертикальні відцентрові насоси, як ефективне і надійне обладнання для транспортування рідини, відіграють незамінну роль у сучасній промисловості. Глибоко розуміючи принципи їх роботи, повною мірою використовуючи їхні структурні переваги та впроваджуючи наукові стратегії обслуговування, ми можемо максимізувати їх продуктивність і забезпечити безперервність і економічність промислового виробництва.Теффікозавжди прагне надавати високоякісні вертикальні відцентрові насоси та професійну технічну підтримку для обробки промислових рідин. Ми сподіваємося, що цей посібник може надати вам корисні довідкові матеріали та вказівки щодо вибору, застосування та обслуговування вертикальних відцентрових насосів. Teffiko супроводжує вас, щоб підвищити ефективне та безтурботне транспортування промислових рідин.
