У великому ландшафті рідинних машин,Теффіковже давно глибоко займається сферою відцентрових насосів.Насоси відцентровізаймають домінуюче положення завдяки простій структурі та широкому спектру застосування. Незважаючи на те, що існує велика різноманітність відцентрових насосів, починаючи від мініатюрних побутових підвищувальних насосів і закінчуючи гігантськими промисловими дренажними станціями з дуже різним зовнішнім виглядом, їхні основні «органи» вражаюче схожі, якщо зняти їхні корпуси.
Сьогодні ми проведемо поглиблений аналіз структурних деталей і логіки розвитку відцентрових насосів, об’єднавши класичні насоси типу B, сучасні насоси IS і насоси з подвійним всмоктуванням великого потоку.

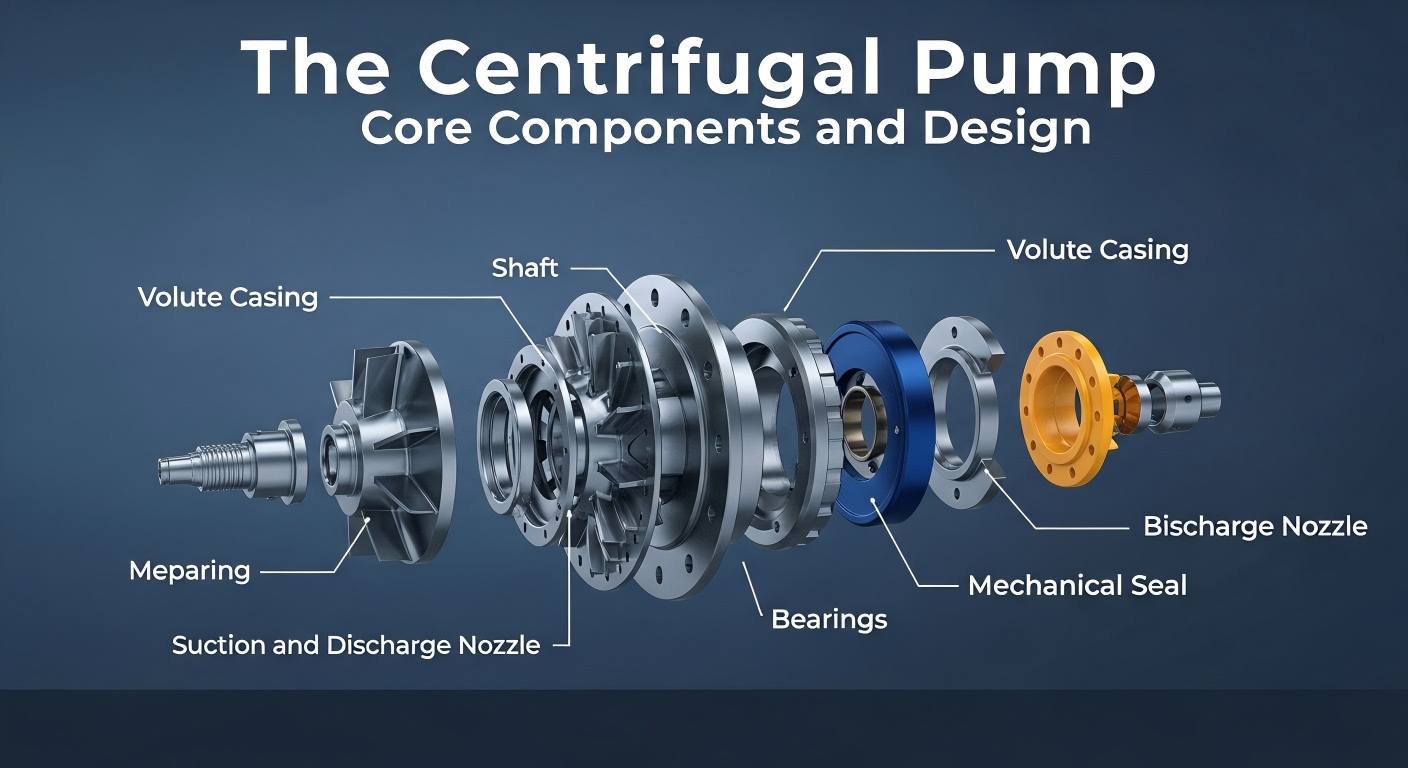

Незалежно від варіацій типу насоса, базову основу відцентрових насосів утворюють наступні основні компоненти:
Зрозумівши загальну структуру відцентрових насосів, ми далі досліджуємо кілька поширених типів відцентрових насосів, кожен із яких має спеціальну конструкцію для адаптації до різних робочих умов.
Насос типу B — це класична конструкція відцентрового насоса, яка характеризується тим, що один кінець насоса підтримується підшипниками всередині кронштейна, а кінець, оснащений робочим колесом, виступає консольно з кронштейна. На підставі комбінації корпусу насоса та кришки насоса насоси типу B поділяються на типи з відкриванням спереду та відкриванням ззаду. Конструкція, що відкривається назад, забезпечує значні переваги під час технічного обслуговування: кронштейн разом із робочим колесом можна зняти, просто послабивши цапфову гайку кронштейна, не розбираючи вхідний і вихідний трубопроводи насоса, що значно спрощує процес обслуговування. Більша частина осьової сили насосів типу B врівноважується балансирними отворами на робочому колесі, а решта сили сприймається підшипниками. Цей тип насоса простий за конструкцією, надійний у роботі, простий у виготовленні та обслуговуванні, має високу адаптивність, тому свого часу мав широке застосування.
Насос IS — це основний одноступінчастий відцентровий насос з одним всмоктуванням, який поступово замінює насоси типу B. Він був оптимізований на основі насосів типу B для підвищення енергоефективності та зручності. Діаметр всмоктувального отвору робочого колеса насосів IS зазвичай більший, а всмоктувальний і нагнітальний отвори корпусу насоса також були вдосконалені, причому корпус насоса спирається безпосередньо на основу. Порівняно з насосами типу B з тією ж продуктивністю, насоси IS мають меншу номінальну потужність, що відображає їхні характеристики енергозбереження. Насоси IS також мають конструкцію, що відкривається назад, з додатковою підвищеною зручністю обслуговування: обертові частини можна вилучити для обслуговування, видаливши проміжне з’єднання подовженої муфти, не розбираючи корпус насоса, трубопроводи та двигун. Насоси IS підходять для промислового та міського водопостачання та дренажу, а також для зрошення сільськогосподарських культур і можуть транспортувати чисту воду або рідини з фізичними та хімічними властивостями, подібними до чистої води, з температурою не вище 80°C.
Одноступінчастий відцентровий насос подвійного всмоктування конструктивно еквівалентний об’єднанню двох робочих коліс насосів типу B, причому рідина надходить як з лівого, так і з правого боку робочого колеса одночасно, що робить його витрату набагато більшою, ніж у насоса з одним всмоктуванням такого ж розміру. Його ротор підтримується з обох кінців, а корпус насоса зазвичай є горизонтально розділеним спіральним типом з двома напівспіральними всмоктувальними камерами, які утворюють розділену структуру разом із корпусом насоса. Ця конструкція не тільки забезпечує високу швидкість потоку, але й самостійно врівноважує осьову силу насоса завдяки симетричному входу рідини в робоче колесо, усуваючи потребу в додатковому пристрої балансування осьової сили. При однаковій швидкості потоку насоси з подвійним всмоктуванням зазвичай мають кращий опір кавітації, ніж насоси з одним всмоктуванням, що особливо важливо для транспортування рідин, що легко випаровуються, або в умовах високої висоти всмоктування. Пристрій ущільнення вала насоса в основному використовує сальникове ущільнення з водяним ущільнювальним кільцем, встановленим у сальниковій коробці для охолодження та змащення шляхом введення води під тиском.
Від міцної довговічності насосів типу B до енергозберігаючої точності насосів IS і до чудової продуктивності насосів подвійного всмоктування, структурна еволюція відцентрових насосів завжди зосереджувалася на двох основних темах ефективності та зручності обслуговування. Різні типи відцентрових насосів, засновані на загальній структурі ядра, мають власні структурні характеристики та переваги застосування для задоволення потреб у різних промислових сценаріях.Теффікобуде продовжувати розширювати можливості R&D та застосування відцентрових насосів з професійною технологією.
