Що таке багатоступінчастий відцентровий насос?

Популярне пояснення багатоступеневих відцентрових насосів

Багато людей знаходять термін "багатоступінчастий відцентровий насос" складно, але це можна просто узагальнити одним реченням: Багатоступінчастий відцентровий насос об’єднує два або більше відцентрових насосів з однаковою функцією. З точки зору структури каналу для рідини, випускний отвір для середовища першого ступеня з’єднаний із входом другого ступеня, а вихідний отвір для середовища другого ступеня з’єднаний із входом третього ступеня. Такий послідовно з’єднаний механізм утворює багатоступінчастий відцентровий насос.

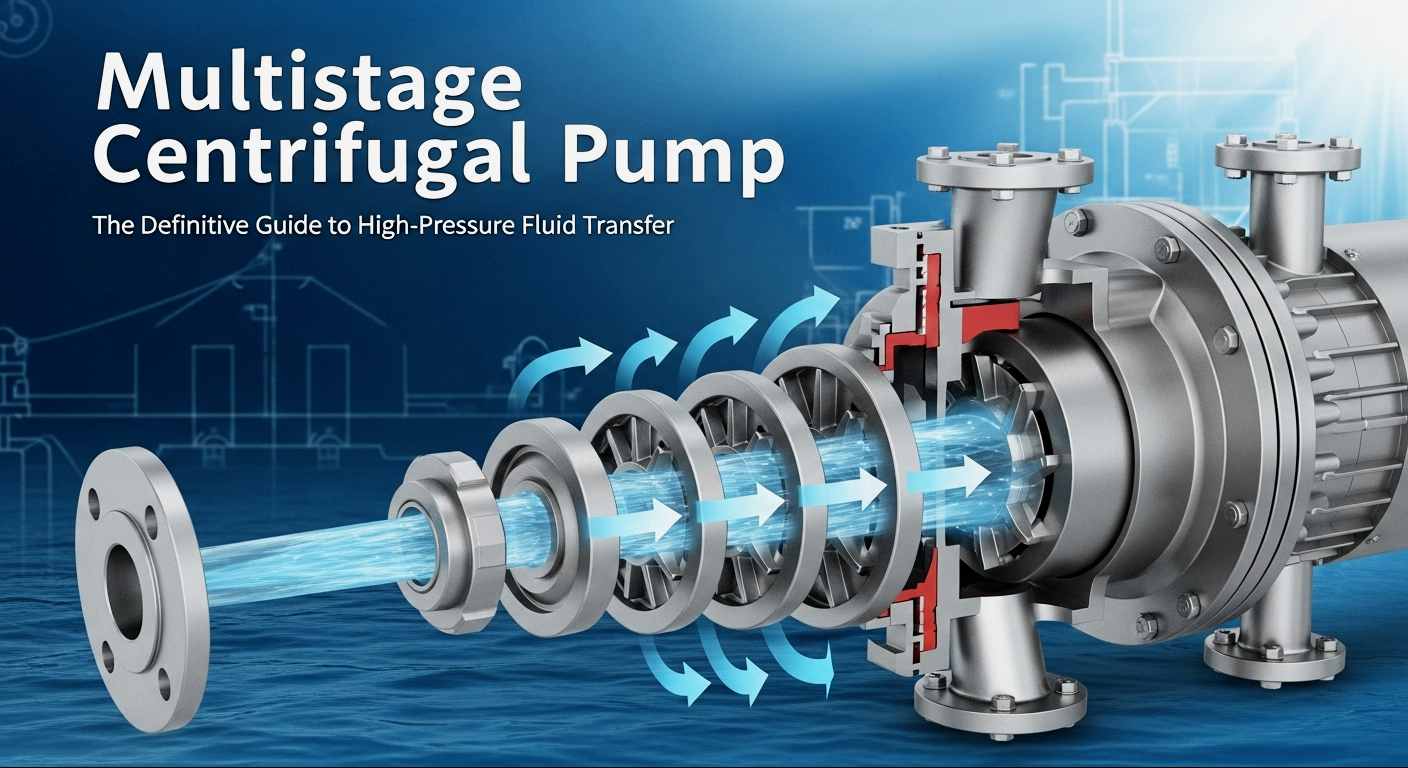

Як багатоступінчастий відцентровий насос забезпечує транспортування високого напору?

Основна логіка багатоступеневих відцентрових насосів для транспортування з високим напором полягає в принципі «суперпозиції тиску», і їх робочий процес можна розбити на три основні етапи:

1. Після того, як рідина потрапляє в корпус насоса через всмоктувальний трубопровід, вона послідовно натискається кількома робочими колесами, що приводяться в дію двигуном.
2. Крильчатка першого ступеня передає енергію початкового тиску рідині за допомогою відцентрової сили, а наступні ступені робочих коліс безперервно накладають тиск на існуючу основу під керівництвом направляючих лопаток.
3. Рідина викидається під високим тиском, завершуючи високонапірне транспортування.

Аналіз основної структури багатоступеневих відцентрових насосів

Щоб зрозуміти механізм роботи багатоступеневих відцентрових насосів, важливо зрозуміти їх основну структуру. Порівняно з одноступінчастими відцентровими насосами, багатоступінчасті відцентрові насоси мають більш складну структуру, але їх основні компоненти можна розділити на п’ять основних типів, кожен з яких виконує важливу роль:

• Робоче колесо: ядро ​​багатоступінчастого відцентрового насоса, зазвичай має конструкцію закритого робочого колеса. Кілька робочих коліс коаксіально з'єднані послідовно на валу насоса, а матеріал вибирається відповідно до середовища, що транспортується.
• Вал насоса: компонент трансмісії, що з’єднує двигун і робочі колеса, вимагає високої міцності та зносостійкості, щоб усі робочі колеса працювали синхронно під час високошвидкісного обертання, уникаючи ексцентриситету чи руйнування.
• Направляюча лопатка: встановлена ​​на виході кожного ступеня робочого колеса, її функція полягає в тому, щоб перетворювати високошвидкісну рідину, що викидається робочим колесом, в енергію тиску та плавно направляти рідину до наступної ступені робочого колеса, зменшуючи втрати енергії.
• Корпус насоса (також званий Volute): поділяється на сегментований тип і горизонтальний розділений тип. У нафтохімічній промисловості здебільшого використовуються сегментовані корпуси насосів, які легко розбирати та обслуговувати, а також можуть витримувати вплив високого тиску.
• Ущільнювальний пристрій: використовується для запобігання витоку рідини, зазвичай включає механічні ущільнення та ущільнювальні ущільнення. Для умов роботи при високій температурі та високому тиску для безпечної роботи також обладнано двостороннє механічне ущільнення + система промивання.

Ці компоненти працюють разом, утворюючи багатоступінчастий відцентровий насос. Основним принципом його структурного дизайну є мінімізація втрат енергії та підвищення ефективності роботи при одночасному забезпеченні високого тиску.

Які основні параметри багатоступеневих відцентрових насосів?

При виборі та використанні багатоступінчастих відцентрових насосів необхідно звернути увагу на чотири основні параметри, які безпосередньо визначають здатність обладнання адаптуватися до умов роботи:

1. Швидкість потоку

Також відомий як робочий об’єм, він стосується кількості рідини, що випускається насосом за одиницю часу, включаючи об’ємну та масову витрати.

• Об'ємний потік:Об’єм рідини, що скидається насосом за одиницю часу, зазвичай позначається Q. Загальні одиниці включають л/с (літри на секунду), м³/с (кубічні метри на секунду) або м³/год (кубічні метри на годину).
• Масова швидкість потоку:Маса рідини, що випускається насосом за одиницю часу, зазвичай позначається G. Загальні одиниці включають кг/с (кілограми на секунду), кг/год (кілограми на годину), т/д (тонни на добу) тощо.

2. Голова

Збільшення енергії одиниці маси рідини від входу насоса до виходу насоса називається напором насоса, який є ефективною енергією, отриманою одиницею маси рідини через насос, також відомий як загальний напір насоса, який зазвичай позначається H. У Міжнародній системі одиниць (СІ) одиницею напору H є Дж/кг, але зазвичай він виражається висотою стовпа рідини (м), щоб представити його енергетичний напір, що є більш інтуїтивно зрозумілим.

3. Швидкість обертання

Відноситься до швидкості обертання вала насоса з одиницею об/хв (обертів за хвилину). Чим вища швидкість обертання, тим більша відцентрова сила, що діє на рідину крильчаткою. Однак надмірно висока швидкість обертання збільшить знос обладнання. Як правило, швидкість обертання промислових багатоступінчастих відцентрових насосів становить 1450 об/хв або 2900 об/хв.

4. Ефективність

Відноситься до співвідношення ефективної потужності насоса до потужності на валу, що є важливим показником для вимірювання споживання енергії. Високоякісні багатоступінчасті відцентрові насоси можуть досягати ККД 75%-90%. При виборі слід віддати перевагу високоефективному обладнанню, яке дозволяє значно знизити експлуатаційні витрати.

Крім того, для особливих потреб нафтохімічної промисловості слід також враховувати допоміжні параметри, такі як середня температура (деякі робочі умови повинні витримувати температуру вище 200°C), середня в’язкість (параметри необхідно регулювати під час транспортування в’язких середовищ, таких як сира нафта), і корозійна стійкість (вибір матеріалу відповідно до характеристик середовища) також слід враховувати, щоб забезпечити стабільну роботу обладнання.

Поради щодо уникнення підводних каменів при виборі багатоступінчастого відцентрового насоса

Вибір багатоступінчастих відцентрових насосів безпосередньо впливає на термін служби обладнання та експлуатаційні витрати. Особливо в складних умовах роботи, таких як нафтохімічна промисловість, неправильний вибір може легко призвести до частих відмов, високого споживання енергії та навіть нещасних випадків. Опануйте наступні п’ять порад, які допоможуть вам правильно вибрати, не натрапляючи на пастки:

1. Уточніть основні вимоги до робочих умов: розумійте фізичні властивості рідкого середовища, що транспортується (щільність, в’язкість, тиск насиченої пари, корозія тощо), умови компонування трубопроводу системи пристрою, умови експлуатації (робоча температура, тиск всередині обладнання з обох сторін входу та виходу насоса, технологічна потужність тощо), а також положення насоса перед встановленням. Розрахуйте такі параметри, як швидкість потоку насоса, напір і чистий позитивний висота всмоктування (NPSH).

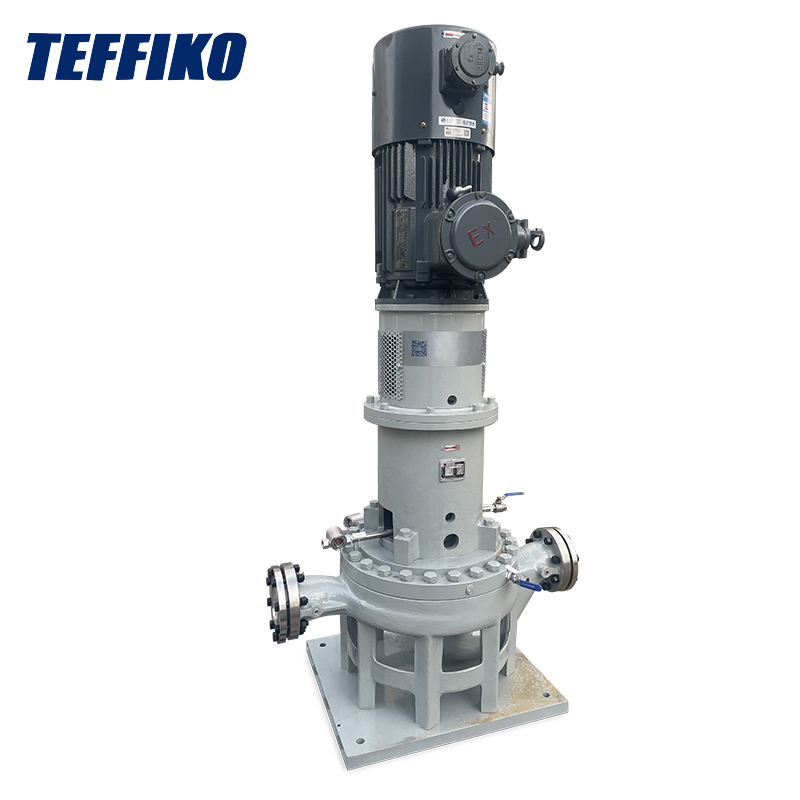

2. Визначте тип насоса: Виходячи з компонування пристрою, умов рельєфу, рівня води та умов експлуатації, визначте, чи вибрати насос вертикальний, горизонтальний чи інший.
3. Зосередьтеся на ефективності та енергоспоживанні: вибирайте обладнання з плоскою кривою ефективності, щоб гарантувати, що ефективність може підтримуватися на високому рівні в межах фактичного робочого діапазону потоку, що може заощадити багато витрат на електроенергію при тривалому використанні. У той же час виберіть потужність двигуна, щоб уникнути перевантаження або недовантаження двигуна.
4. Вибір моделей для окремих галузей: нафтохімічна промисловість має спеціальні стандарти, і слід вибирати обладнання, яке відповідає стандарту API 610 (відцентрові насоси для нафтової та газової промисловості). Такі насоси пройшли суворі випробування, можуть адаптуватися до корозії, високої температури та високого тиску хімічних середовищ і мають більш високу надійність.

Висновок

Завдяки унікальній перевагі багатоступінчастого підвищення тиску багатоступінчасті відцентрові насоси відіграють незамінну роль у нафтохімічній, енергетичній, будівельній та інших сферах. Компанія Teffiko завжди зосереджувалася на дослідженні, розробці та виробництві високоякісних багатоступеневих відцентрових насосів, орієнтованих на вимоги до робочих умов. Наша продукція суворо відповідає високим промисловим стандартам, таким як API 610, поєднуючи основні переваги високої ефективності, енергозбереження, стійкості до корозії та стабільності. Вони підходять для складних промислових середовищ, таких як висока температура, високий тиск і сильна корозія, забезпечуючи індивідуальні транспортні рішення під високим тиском для глобальних клієнтів.
