Якщо ви працюєте або проектуєте aвідцентровий насоссистеми, NPSH (чиста позитивна висота всмоктування) - це термін, якого просто не уникнути. Це не просто фізичний параметр, а важлива межа, яка визначає, чи буде ваш насос безперебійно працювати десятиліттями, чи його буде списано через кавітацію всього за кілька місяців.

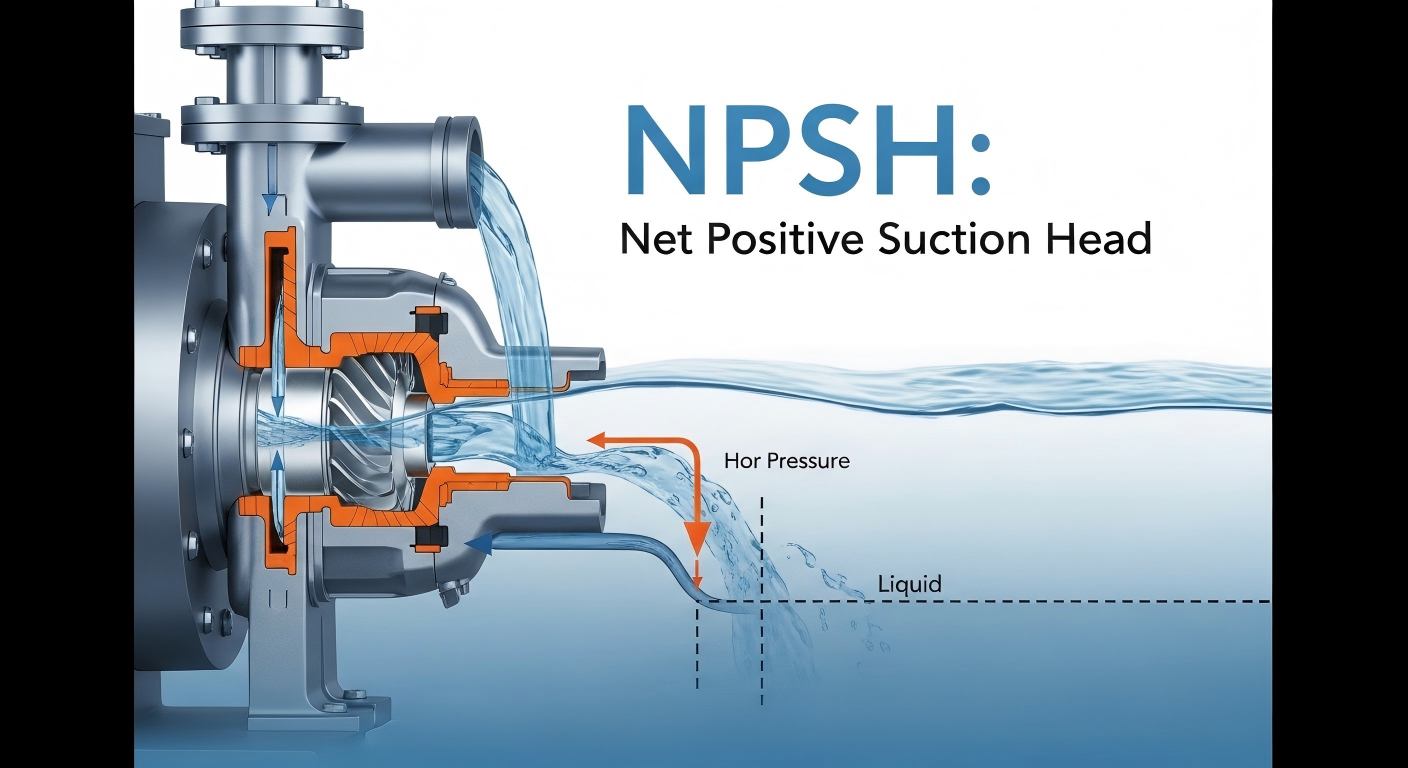

NPSH означає ефективну надлишкову енергію тиску, яку фактично має рідина на вході відцентрового насоса. Його основною функцією є подолання опору потоку та запобігання випаровуванню рідини, і зазвичай його вимірюють у метрах водяного стовпа (м) або футах стовпа рідини (фути).
При роботі відцентрового насоса на вході в робоче колесо утворюється зона низького тиску за рахунок високошвидкісного потоку рідини. Якщо тиск тут падає нижче тиску насиченої пари рідини, рідина миттєво випаровується, утворюючи велику кількість бульбашок пари. Коли бульбашки течуть разом із рідиною в зону високого тиску робочого колеса, вони швидко згортаються та вибухають. Це явище відоме як кавітація – найбільш руйнівний вид поломки відцентрових насосів. Існування NPSH покликане утримувати нижню лінію тиску та запобігати виникненню кавітації.

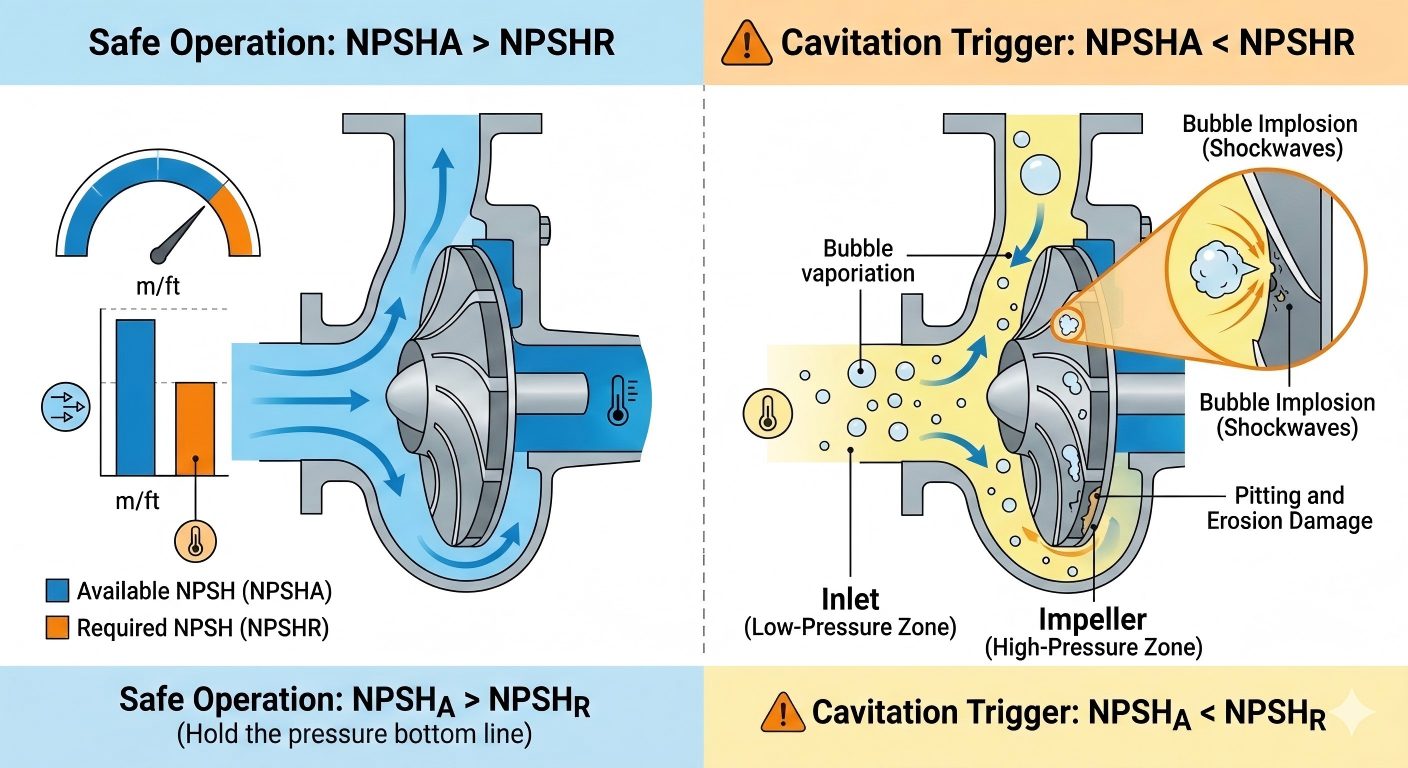

Плутання цих двох понять є основною причиною неправильного вибору на інженерних сайтах і в пошуках Google. Для забезпечення безпеки насоса необхідно чітко розуміти їх взаємозв’язок.
Скільки енергії насправді може забезпечити система?
NPSHA повністю залежить від умов встановлення та не має нічого спільного з маркою насоса. Це залежить від таких факторів:
Скільки енергії споживає сам насос?
NPSHR — це властива характеристика насоса, визначена виробником шляхом ретельних випробувань і позначена на кривій продуктивності насоса. Він являє собою споживання енергії, необхідне для протікання рідини від входу насоса до точки мінімального тиску всередині робочого колеса.
Коли NPSHa < NPSHR, тиск на вході насоса нижчий, ніж тиск парів рідини, і кавітація відбувається поетапно, що зрештою спричиняє незворотне пошкодження обладнання.
| Тип небезпеки | Специфічні прояви | Сфера впливу |
|---|---|---|
| Пошкодження компонентів | Ямки та порожнини на робочих колесах і корпусах насосів, втома металу та перфорація, знижена міцність конструкції | Основні компоненти потоку, що безпосередньо скорочують термін служби насоса |
| Зниження продуктивності | Значне падіння витрати і напору, різке зниження гідравлічного ККД, аномальне збільшення споживання енергії | Загальна ефективність насосної системи, невиконання технологічних вимог |
| Аномальний шум і вібрація | Корпус насоса видає унікальний ненормальний шум, як-от "котіння гравію" або "удар мармуру", із сильною вібрацією | Допоміжні компоненти, такі як підшипники, муфти та ущільнення, викликають вторинні несправності |
| Порушення ущільнення | Підвищена вібрація та коливання температури призводять до різкого скорочення терміну служби механічних ущільнень (наприклад, сильфонне ущільнення RS60A з однопружинним еластомером) | Витік ущільнення валу, середній розлив, підвищена потенційна загроза безпеці |
| Серйозне відключення | Місцевий перегрів викликає різке випаровування рідини, що в кінцевому підсумку призводить до заклинювання насоса та перегоряння двигуна | Утилізація всього обладнання, простої виробництва та економічні збитки |
В умовах роботи на місці NPSHa можна налаштувати шляхом оптимізації системи. Нижче наведені основні напрямки оптимізації, які можна реалізувати відповідно до реальних сценаріїв:
Що таке чистий позитивний напор всмоктування (NPSH)? Це межа між ефективним функціонуванням і катастрофічним збоєм.
