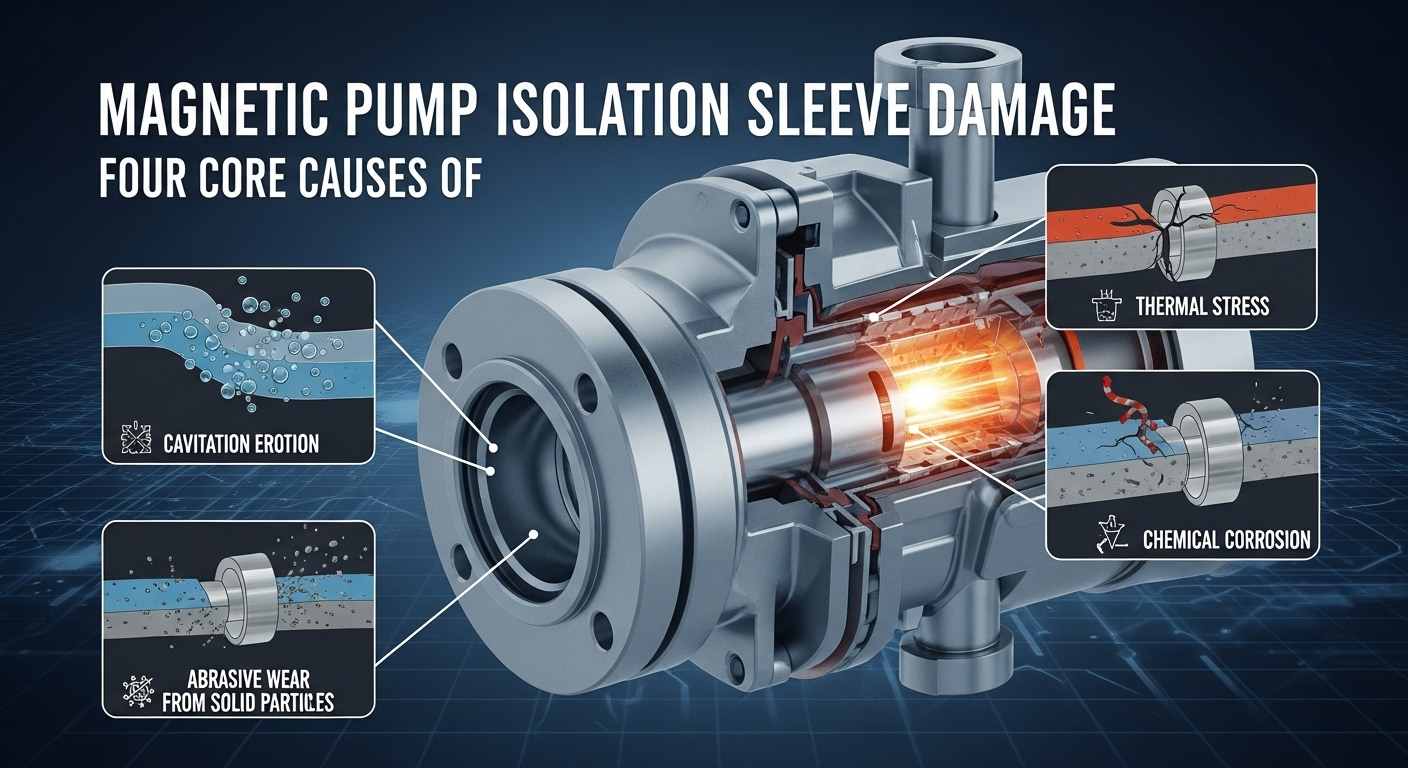

Чотири основні причини пошкодження ізоляції магнітного насоса

Пошкодженнямагнітний насосізоляційний рукав є основною небезпекою під час транспортування хімічних рідин. Базуючись на інженерній практиці, у цій статті детально аналізуються механізми пошкодження ізоляційної втулки, спричинені зносом твердих часток, несправністю мастила при сухому ході, коливаннями робочих умов і кавітацією, а також пропонуються професійні рішення для запобігання, які допоможуть покращити робочу стабільність магнітних насосів.

I. Магнітні сторонні тіла та тверді частинки

Це найбільш пряма і поширена причина фізичного зносу ізоляційної втулки. Між внутрішнім і зовнішнім магнітними роторами магнітного насоса існує сильне магнітне поле, і його внутрішні канали потоку є точними.

Механізм пошкодження:

1. Магнітні сторонні тіла: магнітні домішки, такі як залізні стружки та зварювальний шлак у середовищі, що транспортується, будуть сильно адсорбуватися на поверхнях внутрішнього та зовнішнього магнітних роторів. Оскільки внутрішній магнітний ротор обертається на високій швидкості, ці частинки будуть безперервно дряпати внутрішню стінку нерухомої ізоляційної втулки, як високошвидкісні обертові ріжучі головки, спричиняючи поступове зменшення товщини стінки та, зрештою, знос.
2. Тверді частинки: якщо середовище містить немагнітні тверді частинки (такі як порошок каталізатора, кристали), вони будуть розтирати і зношувати ізолюючу втулку та підшипники ковзання під приводом рідини. Як зазначено у ваших довідкових матеріалах, це може легко призвести до того, що ізоляційний рукав буде «подряпаний або прорізаний».

Загальні тригери:

• Неповне очищення системних трубопроводів або накопичувальних резервуарів після монтажу або обслуговування.
• Сам транспортований матеріал містить феромагнітні або тверді домішки.

Стратегії профілактики:

Обов'язково встановлюйте високоточні фільтри (магнітні фільтри, якщо необхідно) на вході насоса, а також сформулюйте суворі системи регулярного очищення та перевірки.

II. Сухе тертя та недостатній потік

Змащування та охолодження магнітних насосів повністю залежить від транспортованої рідини. Будь-яка операція без рідини смертельна.

Механізм пошкодження:

Коли в насосі немає середовища або швидкість потоку середовища занадто низька, підшипник ковзання втрачає змащення та охолодження, що призводить до високошвидкісного сухого тертя. Це призведе до виділення величезної кількості тепла за короткий час, в результаті чого спочатку «згорить» підшипник. Це тепло буде швидко передаватися до сусідньої ізоляційної втулки: для неметалевої ізоляційної втулки це призведе до плавлення та карбонізації; для металевих ізоляційних рукавів це може призвести до деформації або розмагнічування та, зрештою, до повного виходу з ладу.

Загальні тригери:

1. Занадто низький рівень рідини в резервуарі для зберігання, що призводить до кавітації насоса.
2. Вхідний клапан не відкритий, вихідний клапан занадто закритий або трубопровід засмічений.
3. Недостатня заливка та вентиляція перед запуском.

Стратегії профілактики:

Встановіть і активуйте блокуючі захисні пристрої, такі як манометри рівня рідини та витратоміри, щоб досягти автоматичного відключення насоса за низького рівня рідини або низької швидкості потоку. Суворо дотримуйтесь операційних процедур і перед запуском переконайтеся, що «підготовка» завершена.

III. Явище кавітації

Кавітація - «невидимий вбивця» магнітних насосів, з величезною і непомітною руйнівною силою.

Механізм пошкодження:

Коли тиск на вході насоса занадто низький, рідина закипить через місцевий низький тиск на робочому колесі та в інших місцях, утворюючи велику кількість бульбашок. Коли ці бульбашки течуть у зону високого тиску з рідиною, вони миттєво лопаються, створюючи силу удару в тисячі атмосфер і локальну високу температуру.

1. Безпосередньо впливайте на поверхню ізоляційної втулки, спричиняючи точкові та втомні пошкодження.
2. Кавітація спричинить сильну вібрацію насоса, серйозно пошкодить гідравлічний баланс, що призведе до пошкодження ланцюга низки компонентів, таких як підшипники, ротори та робочі колеса. Ізоляційна втулка також схильна до тріщин під впливом сильної вібрації та нерегулярного навантаження.

Загальні тригери:

• Непродумана конструкція вхідного трубопроводу насоса, що призводить до надмірного опору.
• Температура середовища, що транспортується, занадто висока, близька до точки кипіння.
• Недостатня заливка, з великою кількістю залишкового газу в системі.
• Недостатній рівень рідини на вході (NPSHa < NPSHr).

Стратегії профілактики:

Оптимізуйте конструкцію вхідного трубопроводу, зменшіть швидкість потоку та забезпечте достатній тиск у резервуарі або висоту рівня рідини. Уникайте роботи при температурах, близьких до точки кипіння середовища.

IV. Коливання робочих умов і неправильна робота

Магнітні насоси є прецизійним обладнанням, і їх стабільна робота залежить від стабільних умов експлуатації. Серйозні коливання робочих умов призведуть до внутрішнього пошкодження їх точного механічного балансу.

Механізм пошкодження:

1. Гідравлічний дисбаланс: осьова сила магнітних насосів зазвичай автоматично врівноважується гідравлічним тиском. Коли робочі параметри, такі як вихідний тиск і швидкість потоку, різко коливаються, цей точний баланс буде миттєво порушено. Це призведе до того, що підшипник ковзання та упорне кільце сприймуватимуть величезні непередбачені осьові та радіальні сили, що прискорить знос або безпосередньо спричинить пошкодження. Пошкодження підшипника негайно вплине на стабільність вузла ротора, що призведе до пошкодження ізоляційної втулки від тертя або зіткнення.
2. Хімічні та фізичні перевантаження: Неправильний вибір матеріалу ізоляційної втулки, який не може протистояти корозії середовища; або робота за межами заданих умов тиску та температури прискорить старіння матеріалу, повзучість або крихкість і, зрештою, призведе до пошкодження.

Загальні тригери:

• Часті та значні коливання параметрів системи, таких як тиск і швидкість потоку.
• Недотримання суворого режиму експлуатації, самовільне відкриття та закриття клапанів, що призвело до гідроудару або тиску.
• Помилки в ранньому виборі, неврахування всіх параметрів, таких як середня корозія, температура та тиск.

Стратегії профілактики:

Намагайтеся підтримувати стабільну роботу насоса поблизу проектної точки, уникайте частого запуску та зупинки та масштабного регулювання умов роботи. Повністю спілкуйтеся з технічним персоналом на етапі відбору та надайте найбільш детальні та точні дані про робочий стан.

Висновок

Підсумовуючи, провалмагнітний насосІзоляційна втулка є не лише матеріальною проблемою, а й системною інженерною проблемою, що включає середню чистоту, конструкцію трубопроводу, контроль роботи та технічне обслуговування. Як інноваційний бренд, що зосереджується на високоефективних рішеннях для трансмісії рідин без витоків,Теффікозавжди дотримується основних концепцій «надійності, інтелекту та екології» та надає повний спектр корозійностійких магнітних насосів для хімічної, нової енергетики та нафтової промисловості.
