«Наша помпа знову згоріла мотор!»
«Цього місяця рахунки за електроенергію за водяні насоси неймовірно високі. Ми обрали не той насос?»
«Після встановлення нового насоса швидкість потоку просто не відповідає проектним вимогам…»
Ці часті проблеми у водопостачанні, хімічному машинобудуванні, системах опалення, вентиляції та кондиціонування повітря та інших галузях часто виникають через неправильне читання або ігнорування основної «інструкції з експлуатації» відцентрового насоса — кривої продуктивності. Як основного обладнання, яке широко використовується в промисловості, кожні 1% підвищення ефективності aвідцентровий насосможе означати щорічну економію десятків тисяч або навіть сотень тисяч юанів на операційних витратах для великомасштабного проекту.
Ця стаття навчить вас, як інтерпретувати криві насосів, не лише розповість, як їх читати, але й як використовувати їх для прийняття оптимальних рішень щодо закупівлі та експлуатації та технічного обслуговування.

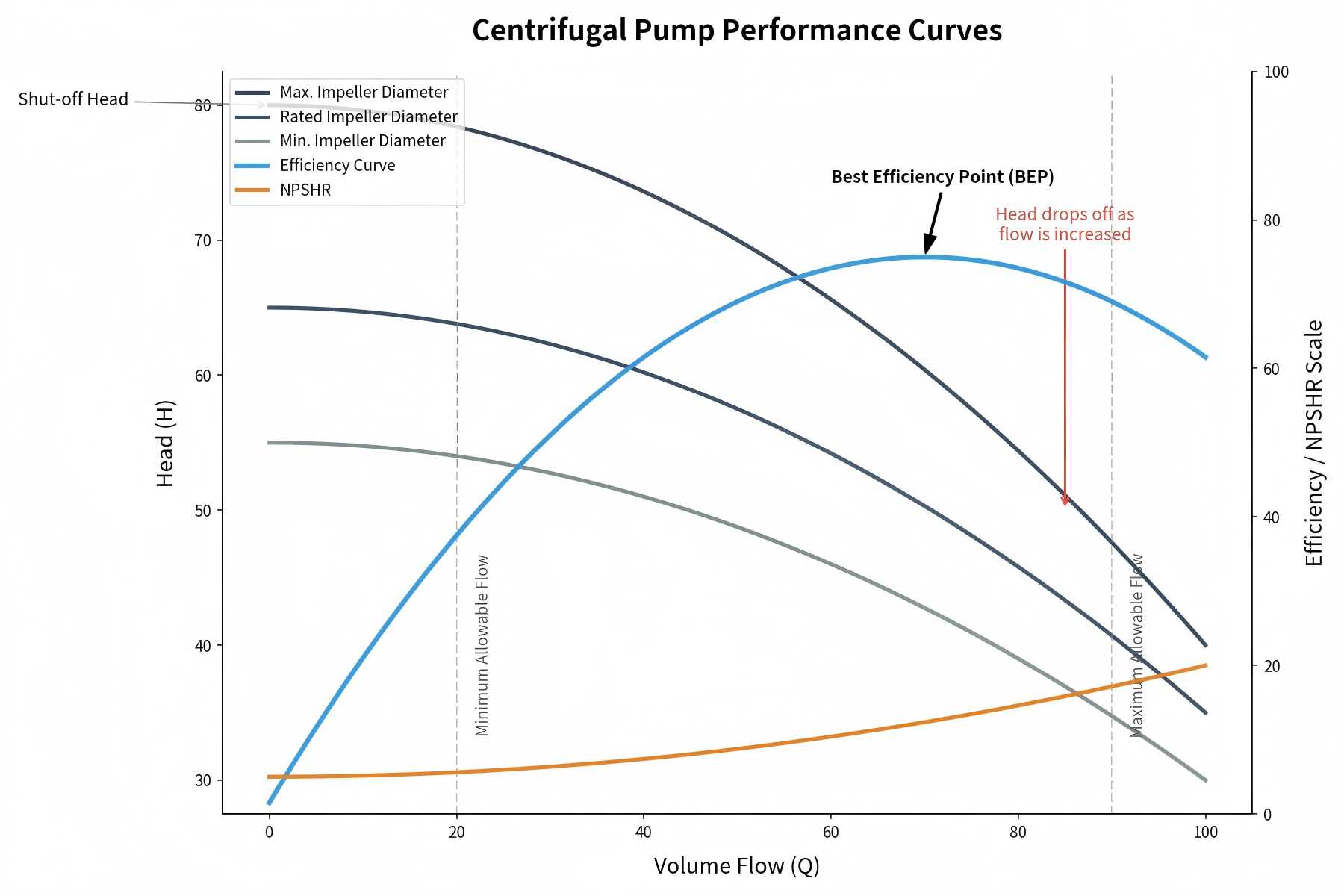

Крива напір-потік (крива H-Q) є основною частиною кривої насоса. Він відображає зв’язок між напором насоса (висотою, на яку насос може підняти рідину) і витратою (об’ємом рідини, що подається насосом за одиницю часу) при постійній швидкості. Як правило, напір відкладається на вертикальній осі (вісь Y), а швидкість потоку на горизонтальній осі (вісь X).
Ключовий висновок можна зробити з кривої H-Q: зі збільшенням швидкості потоку напір поступово зменшується. Це пояснюється тим, що коли більше рідини проходить через робоче колесо та корпус насоса, тертя рідини та турбулентність усередині насоса посилюються, що призводить до зменшення напору. Наприклад, насос може генерувати 100 футів напору при швидкості потоку 50 галонів на хвилину (галлонів на хвилину), тоді як напір падає до 80 футів, коли швидкість потоку збільшується до 75 галонів на хвилину — це співвідношення чітко видно на кривій.
Крива потужності-потоку (крива P-Q) показує залежність між споживанням електроенергії насосом і витратою при постійній швидкості. Споживана потужність (у кінських силах або кіловатах) відкладається на вертикальній осі, а швидкість потоку на горизонтальній осі.
На відміну від кривої H-Q, крива P-Q демонструє тенденцію до зростання: споживання електроенергії зростає зі збільшенням витрати. Це пояснюється тим, що насосу потрібно докладати більше зусиль, щоб подати більше рідини та подолати більше тертя та турбулентності. Розуміння цієї кривої має вирішальне значення для вибору двигуна насоса — якщо двигун має низький розмір, він може перевантажуватися в умовах великої витрати; якщо він завеликий, це призведе до втрати енергії.
Крива ефективності потоку (крива E-Q) відображає ефективність насоса при різних витратах. ККД (виражений у відсотках) відкладено на вертикальній осі, а витрата на горизонтальній осі. Ця крива є ключовою для зменшення споживання енергії, оскільки вона показує швидкість потоку, при якій насос працює з максимальною ефективністю.
Крива ефективності зазвичай має форму пагорба: ефективність підвищується до піку, коли швидкість потоку збільшується, потім поступово знижується, оскільки швидкість потоку продовжує зростати. Пік цієї кривої називається точкою найкращої ефективності (BEP) — докладно пояснюється нижче.
Читання кривої насоса означає не лише ідентифікацію трьох підкривих, а й розуміння ключових точок даних, які визначають продуктивність насоса. Нижче наведено основні елементи, на яких слід зосередитися:
Точка найкращої ефективності (BEP) — це комбінація швидкості потоку та напору, при якій насос працює з максимальною ефективністю, що також є піком кривої E-Q і найбільш економічною робочою точкою насоса. При виборі насоса віддавайте перевагу моделям, у яких необхідна робоча точка (швидкість потоку + напор) системи якомога ближче до BEP.
Експлуатація насоса далеко від BEP призводить до збільшення споживання енергії, прискореного зносу крильчатки та двигуна та скорочення терміну служби насоса. Наприклад, насос з BEP, що відповідає 60 галлонам на хвилину, може мати зниження ефективності на 20%-30% і передчасний вихід з ладу при роботі на 30 галлонів на хвилину (половина швидкості потоку BEP).
Робочий діапазон (також відомий як діапазон продуктивності) стосується швидкості потоку та інтервалу напору, в межах якого насос може працювати безпечно, не пошкоджуючи робоче колесо, двигун або інші компоненти. Цей діапазон визначається мінімальною/максимальною витратою та напором насоса, і його можна переглянути безпосередньо на кривій H-Q.
Виробники зазвичай рекомендують працювати насосом у межах 70%-120% від BEP, щоб забезпечити безпечний робочий діапазон. Робота за межами цього діапазону може спричинити кавітацію, надмірну вібрацію, перегрів двигуна та інші проблеми.
Запірна напір — це максимальний напір, який насос може створити за нульової витрати (тобто, коли випускний клапан закрито), що є точкою перетину кривої H-Q і вертикальної осі (вісь Y). Розуміння напору відключення має вирішальне значення для проектування системи: якщо статичний напор системи перевищує напір відключення насоса, насос не зможе подавати рідину.
Максимальна витрата – це максимальна витрата, яку може забезпечити насос при нульовому напорі (тобто без опору потоку), що є точкою перетину кривої H-Q і горизонтальної осі (вісь X). Це значення допомагає визначити, чи зможе насос задовольнити максимальний попит системи.
Чистий додатний висота всмоктування (NPSH) є ключовим параметром для запобігання кавітації — руйнівному явищу, коли через недостатній тиск всмоктування в рідині утворюються бульбашки пари, що пошкоджує компоненти насоса. NPSH – це різниця між тиском рідини на всмоктуванні насоса та тиском парів рідини.
Більшість кривих насосів включають криву NPSH, яка показує мінімальний NPSH, необхідний для роботи насоса без кавітації при різних витратах. Щоб уникнути кавітації, доступний NPSH системи має бути більшим, ніж NPSH, необхідний насосу.
Не всі криві насоса мають однакову форму — їх форма залежить від конструкції насоса, а різні форми кривих підходять для різних сценаріїв застосування. Нижче наведено три найпоширеніші форми кривої насоса:
Крута крива вказує на те, що насос може створювати високий напір за низьких витрат. Цей тип кривої підходить для застосувань під високим тиском, таких як системи живлення котлів, очищення під високим тиском або промислові процеси, де рідина проходить через тонкі труби або системи з високим опором.
Пласка крива означає, що насос може забезпечити високий потік при низькому напорі. Він ідеально підходить для застосувань з великим потоком і низьким опором, таких як іригаційні системи, градирні або системи міського водопостачання.
Швидко спадаюча крива вказує на те, що насос схильний до кавітації при низькій швидкості потоку. Для ефективної роботи такі насоси вимагають вищого доступного NPSH і підходять для застосувань зі стабільною швидкістю потоку та достатнім тиском всмоктування.
Щоб повною мірою використовувати криві насоса, дотримуйтеся цих практичних порад — вони допоможуть вам вибрати правильний насос і оптимізувати його продуктивність:
Щоб правильно вибративідцентровий насос, спочатку уточніть системні вимоги, а потім зіставте вимоги з продуктивністю насоса за допомогою кривої насоса. Нижче наведено покроковий посібник:
Вибравши правильний насос, ви можете оптимізувати його продуктивність за допомогою кривої насоса, щоб зменшити витрати та подовжити термін служби. Нижче наведено основні стратегії:
