Як прочитати спектр типу насоса: покроковий посібник

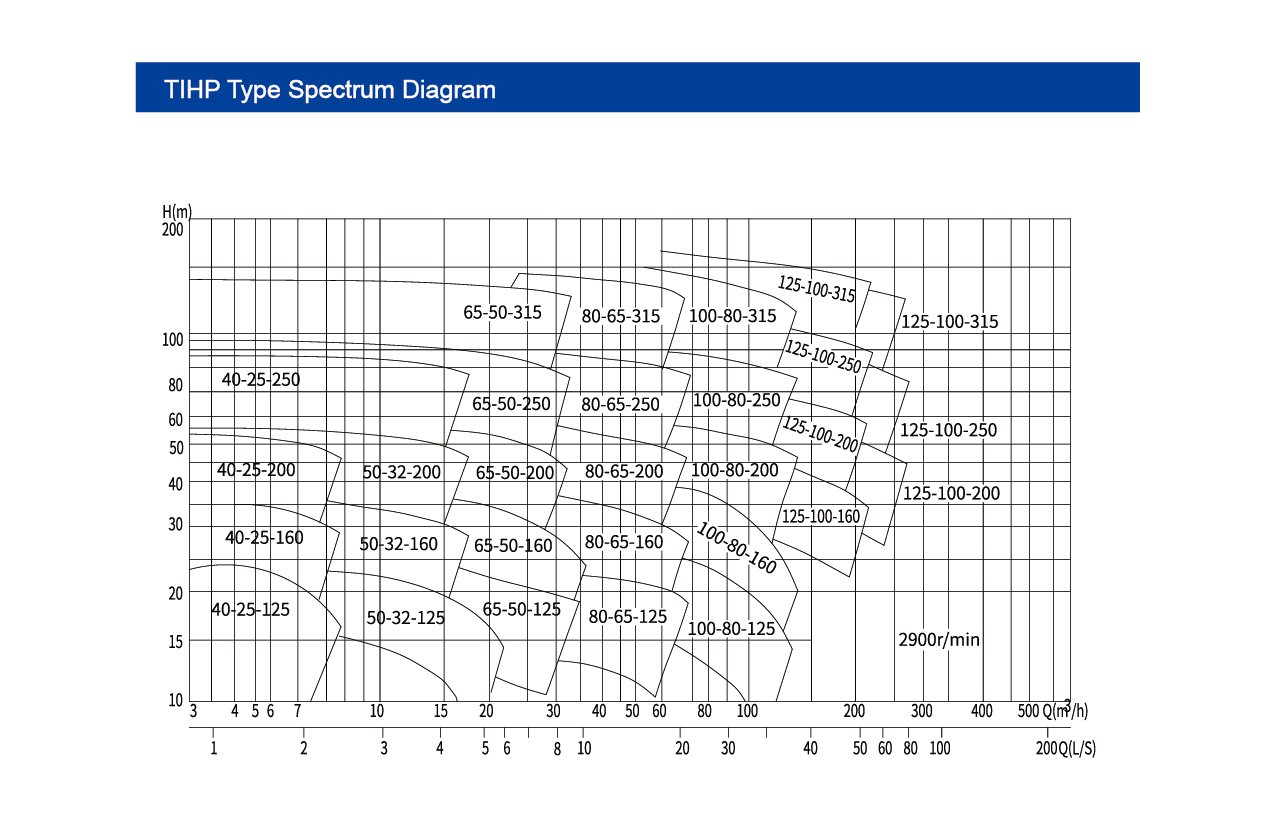

Ⅰ. Як читати цю діаграму спектру типу насоса

1. Інтерпретація осей

• Горизонтальна вісь (осі x): являє собою швидкість потоку (q) у кубічних метрах на годину (м³/год), що збільшується зліва направо.
• Вертикальна вісь (осі y): являє собою голову (h) у метрах (m), що збільшується знизу вгорі.

Ⅱ. Криві та зони

Діаграма включає кілька кривих та зон, кожна з яких представляє певну модель насоса. Наприклад, "40-25-125" та "50-32-160" позначають різні моделі насоса.

• Точки в межах кривих: Кожна точка на кривій вказує на значення головки моделі при певній швидкості потоку. Наприклад, у зоні "40-25-125" серія очок показує голову при різних швидкостях потоку для цієї моделі.

Ⅲ. Ключові кроки: Робоча точка та вибір

1. Визначте необхідні параметри: Уточнити швидкість потоку проектування (Q₀) та дизайнерська головка (H₀). Наприклад, фабрику потрібен насос для транспортування 100 м³/год при 80 м голові.
2. Знайдіть робочу точку: Знайти Q₀ на осі x та h₀ на осі y; Їх перехрестя є робочою точкою. Якщо точка потрапляє в полігональну зону моделі, ця модель теоретично відповідає вимозі.
3. Приклад: Для Q = 80 м³/год і H = 80 м перевірте, чи точка лежить у зонах, таких як "100-80-250", щоб оцінити придатність.

Пріоритетність зони високої ефективності: Якщо зона має більш щільні криві або затінення (позначена на деяких діаграмах), це вказує на діапазон високої ефективності (ефективність ≥80%). Виберіть моделі, робочі точки яких потрапляють у цю зону для оптимальної економії енергії.

Ⅳ. Швидкість обертання та додаткова інформація

Позначення "2900 r/хв" у правому нижньому куті позначає номінальну швидкість насосів у цьому спектрі (стандартна швидкість для насосів, керованих двигуном). Для різних швидкостей (наприклад, 1450 r/хв) використовуйте закон про подібність для перетворення ефективності:

• Швидкість потоку пропорційна швидкості.
• Голова пропорційна квадраті швидкості.

Ⅴ. Логіка швидкого вибору

1. Визначте вимоги Q і H, а потім знайдіть відповідну модельну зону.
2. Пріоритетні моделі з робочими точками поблизу центру зони (високоефективна зона).
3. Зверніть увагу на діаметри входу/виходу моделі (наприклад, 40, 50 мм) для забезпечення сумісності з трубопроводами сайту.

Ⅵ. Про насоси Teffiko

Підсумовуючи, 5-го покоління THEFICE TEFFIKO SPECTRUM SPECTRUM SPECTRUM роз'яснює застосовні умови праці та зони високої ефективності за допомогою координат-голови, модельних зон та кривих продуктивності. Ви можете швидко вибрати моделі, узгоджуючи параметри до зон. З питань щодо інтерпретації кривих, адаптації робочих умов або індивідуальних рішень, професійна технічна команда Teffiko надає точне керівництво, моделювання ефективності та підтримку встановлення. Відвідуватиwww.teffiko.comабо електронна поштаsales@teffiko.comДля оптимізації транспортування промислової рідини.
