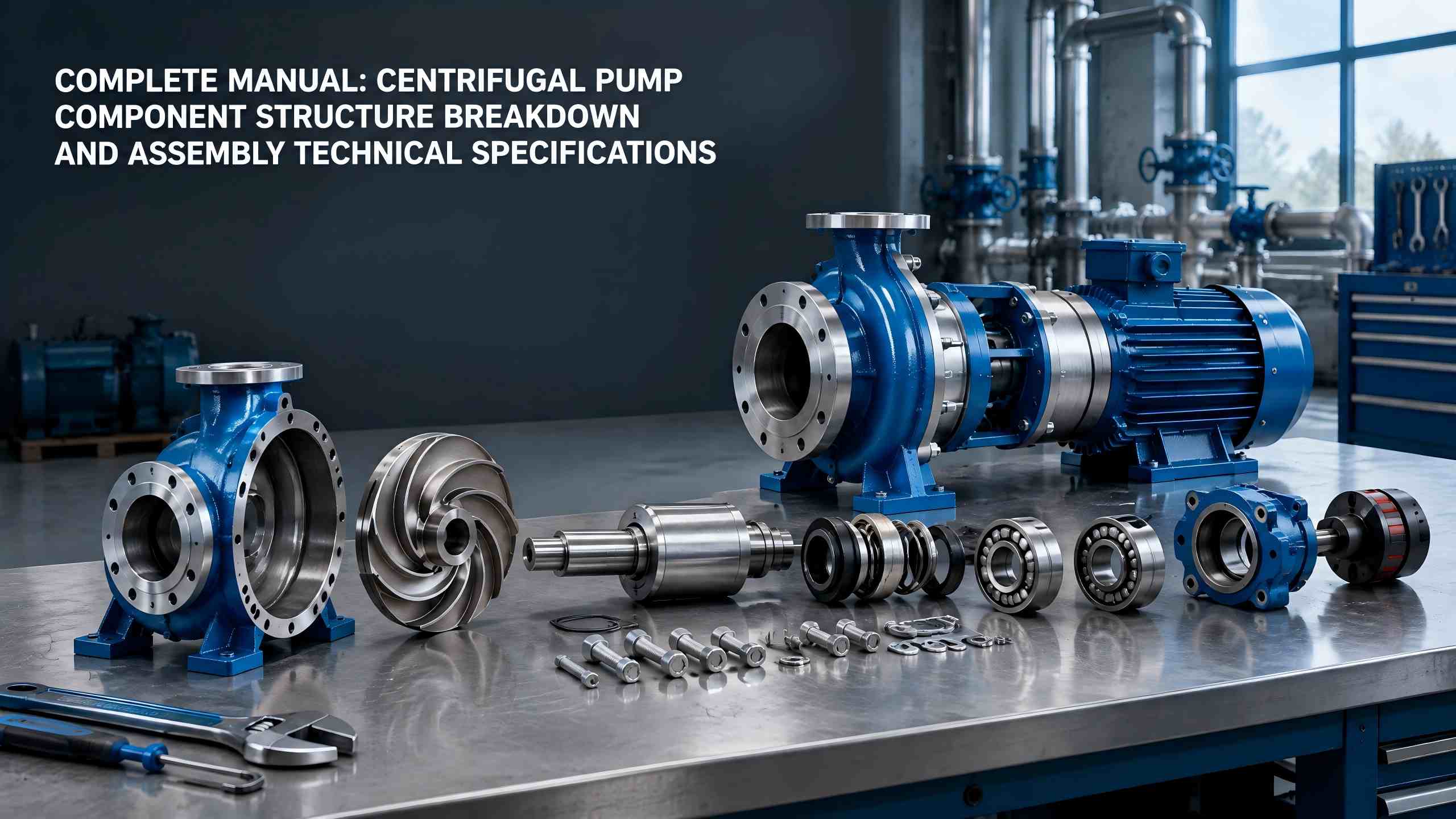

Технічні характеристики конструкції компонентів відцентрового насоса та складання

Насоси відцентровішироко використовуються в промисловому водопостачанні-дренажі, HVAC, транспортуванні хімічних рідин, муніципальному водопостачанні та інших галузях. Цей документ вичерпно пояснює структуру та функції основних компонентів, вузлів захисту ущільнення та допоміжних аксесуарівТеффіковідцентрові насоси. Він також забезпечує повну попередню підготовку до складання, стандартні процедури та технічні вимоги, щоб допомогти користувачам зменшити рівень відмов обладнання від джерела.

I. Ущільнювальні та захисні вузли відцентрового насоса

Ущільнювальні та захисні вузли визначають герметичність, стабільність роботи та термін служби водяних насосів. Вони в основному включають ущільнювальні елементи, підшипники, корпуси підшипників та інші частини та служать критичними компонентами для запобігання витоку води, ненормального шуму, вібрації та заїдань.

Механічні ущільнення та сальники

Звичайні ущільнювальні конструкції для відцентрових насосів поділяються на дві категорії: механічні ущільнення та ущільнювальні ущільнення. Механічне ущільнення складається з обертового кільця, нерухомого кільця, пружин і ущільнювальних кілець. Його торцеві поверхні точно підігнані для забезпечення майже нульових витоків, з зносостійкістю та стійкістю до високих температур, що робить його придатним для промислових умов експлуатації під високим тиском і високою швидкістю.

Для ущільнення ущільнювачів використовуються гнучкі наповнювачі з графіту та PTFE. Маючи просту структуру, легке обслуговування та низьку вартість, вони в основному застосовуються до цивільних водяних насосів і малих відцентрових насосів низького тиску. Їх недолік полягає в незначному просочуванні води під час експлуатації, що вимагає періодичної підтяжки або заміни сальника.

Підшипники та корпуси підшипників

Підшипники підтримують високошвидкісне обертання вала насоса, зменшують опір механічному тертю та забезпечують плавну роботу вала без зміщення та тремтіння. Корпус підшипника виконує роль захисного кожуха для підшипників. Він зберігає мастило та мастило всередині для забезпечення безперервного змащування та розсіювання тепла для підшипників, щоб запобігти перегріву підшипників під час сухого шліфування, вигоранню та заїданню.

II. Допоміжні вузли узгодження для відцентрових насосів

Допоміжні вузли безпосередньо не виконують рідинну роботу, але вони гарантують безпечну, стабільну та стандартну роботу повного обладнання та є невід’ємною частиною повної відцентрової насосної системи.

• Вхідний і вихідний фланці: реалізуйте стандартне з'єднання між водяним насосом і трубопроводами, забезпечте герметичність з'єднань і запобігайте просочуванню води та витоку повітря.
• Основа та з’єднання: основа фіксує весь пристрій і зменшує робочу вібрацію; муфта з'єднує вал насоса та вал двигуна для досягнення синхронної передачі потужності.
• Клапан випуску повітря та зливний клапан: випуск повітря при запуску усуває повітряну закупорку та кавітацію; дренаж під час вимкнення запобігає замерзанню та корозії для захисту внутрішніх компонентів.

III. Попередня підготовка до складання відцентрових насосів

Якість збірки відцентрових насосів безпосередньо впливає на продуктивність і термін служби. Стандартизовану підготовку необхідно завершити до офіційного складання, щоб уникнути неправильного складання, складання з відсутніми частинами та складання, що не відповідає вимогам.

•  Уважно вивчіть технічну документацію: уважно прочитайте інструкцію до відцентрового насоса, складальні креслення та вимоги до технічних параметрів, а також ознайомтеся з конструкцією обладнання та стандартами складання.
•  Головні критерії якості компонентів: Уточніть стандарти приймання для кожного компонента відцентрового насоса та підтвердьте, що деталі не мають деформацій, тріщин, зносу та корозії.
•  Інвентаризація та перевірка деталей: перевіряйте всі компоненти один за одним, щоб переконатися в комплектності аксесуарів, відповідності специфікаціям і кваліфікованій якості, а також заборонити встановлення дефектних деталей.
•  Підготуйте інструменти та вимірювальні інструменти: заздалегідь підготуйте монтажне та вимірювальне обладнання, включаючи гайкові ключі, штангенциркулі, рівні та інструменти для вирівнювання, щоб гарантувати точність складання.
•  Підготуйте витратні матеріали: підготуйте мастило, мастило, ущільнювальну прокладку, прокладки та інші витратні матеріали, щоб задовольнити вимоги до змащення та ущільнення для складання.

IV. Стандартна послідовність монтажу відцентрових насосів

Відцентрові насоси різних моделей незначно відрізняються конструкцією і порядком складання. Відцентровий насос із заднім висувом типу IS, який має найширше застосування, застосовує універсальні стандартні процедури збирання. Конкретні кроки такі:

1. Зберіть вузли підшипників: точно встановіть підшипники у визначені місця на валу насоса, переконавшись, що підшипники повністю посаджені та гнучко обертаються.

2. Зберіть вал насоса в зборі: встановіть вал насоса з підшипниками в зборі в корпус насоса в цілому, забезпечуючи плавне обертання без заклинювання.

3. Закріпіть корпус і раму насоса: встановіть і закріпіть весь корпус насоса на рамі обладнання, переконавшись, що корпус насоса горизонтальний, міцний і не хитається.

4. Встановіть кришку насоса та робоче колесо: попередньо встановіть кришку насоса на положення вала насоса, потім закріпіть робоче колесо, щоб гарантувати надійне кріплення робочого колеса та рівномірні зазори.

5. Інтегруйте та закріпіть весь блок: точно стикніть і зафіксуйте кришку насоса та корпус насоса, а потім закріпіть весь корпус насоса на основі обладнання.

6. Оздоблення зовнішнього вигляду: очистіть весь пристрій від сміття та плям, перевірте цілісність зовнішнього вигляду та завершіть загальну роботу з прибирання.

7. Вирівнювання та калібрування муфти: завершіть установку муфт двигуна та корпусу насоса, виконайте корекцію співвісності, щоб забезпечити точність передачі.

V. Основні технічні вимоги до вузла відцентрового насоса

Після завершення монтажу необхідно провести ретельний контроль і приймання відповідно до технічних стандартів для забезпечення кваліфікованої експлуатації обладнання. Нижче наведено основні критерії прийняття:

•  Гнучке обертання всього блоку: обережно поверніть корпус насоса та обертовий вал вручну. Пристрій повинен обертатися плавно та рівномірно без заїдань або шуму механічного тертя.
•  Відсутність люфту між валом насоса: вал насоса не повинен мати явного осьового чи радіального зміщення, мати відповідні зазори та не мати розхитаності чи хитання.
•  Кваліфікована співвісність з’єднання: коаксіальне відхилення між напівмуфтою насоса та напівмуфтою двигуна має відповідати технічним параметрам обладнання, щоб уникнути вібрації, ненормального шуму та зносу, викликаного ексцентричною роботою.
•  Стандартне заповнення мастилом: заповніть підшипники та деталі трансмісії відповідною кількістю мастила та мастила. Підтримуйте належний об’єм масла, щоб запобігти сухому шліфуванню, спричиненому нестачею масла або накопиченням пилу через надмірне переливання масла.

Резюме

Компоненти відцентрового насоса закладають основу роботи обладнання. Робочі колеса, корпуси насосів, вали насосів, ущільнювальні елементи, підшипники та інші деталі виконують відповідні функції та взаємодіють один з одним, визначаючи продуктивність насоса та термін служби. Тим часом стандартизована попередня підготовка до складання, відповідна послідовність складання та суворі стандарти приймання складання є ключовими для уникнення поломок обладнання, підвищення ефективності роботи та продовження терміну служби обладнання. Володіння складовою частиною та технікою складанняТеффіковідцентрові насоси служать необхідною основою для експлуатації обладнання, технічного обслуговування обладнання, введення в експлуатацію та усунення несправностей.
