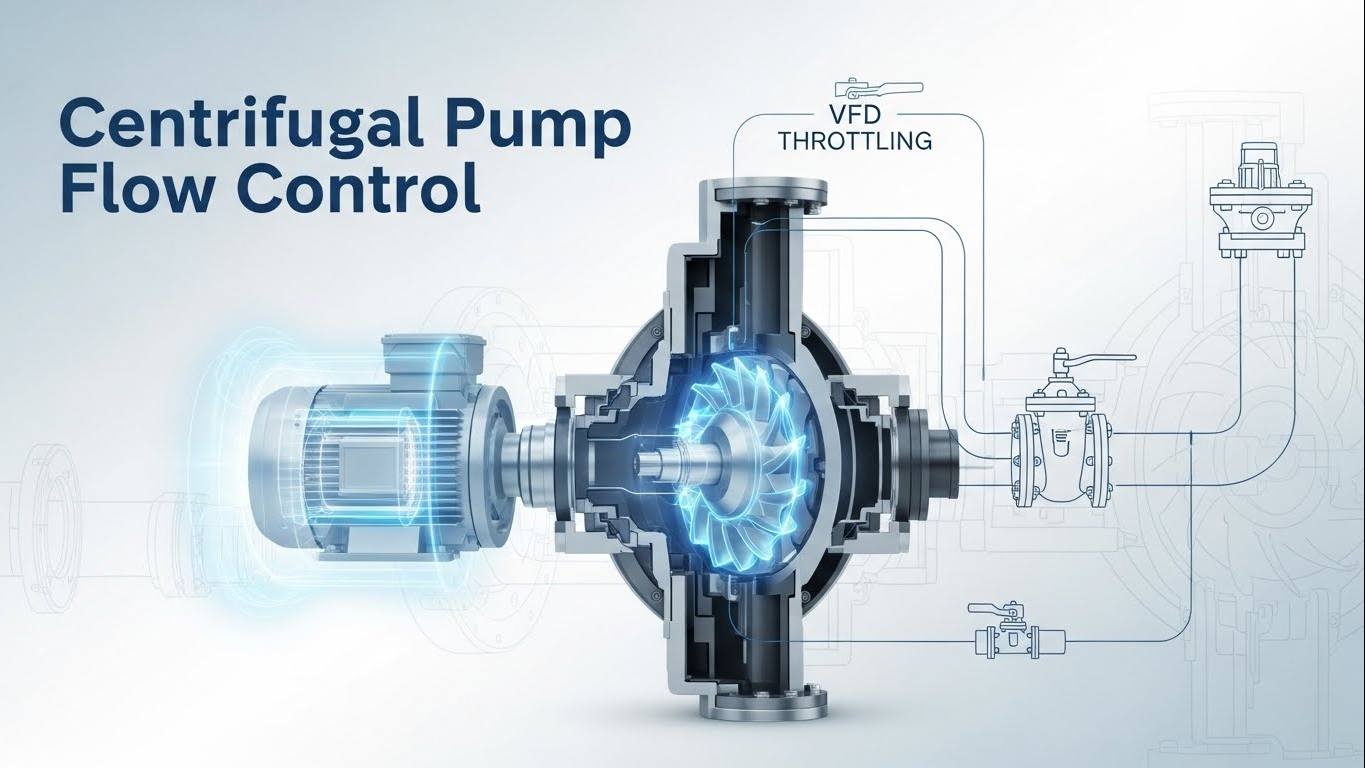

Які існують методи керування потоком відцентрового насоса?

У реальній експлуатації ввідцентрові насоси, регулювання потоку є звичайним завданням. Однак багато інженерів на місці стикаються з головоломкою: чому одні методи споживають більше електроенергії, а інші економлять енергію, зменшуючи швидкість потоку? Як дослідник, я не лише розповім вам, які методи доступні для керування потоком відцентрових насосів, але й покажу, «яке регулювання є найбільш економічно ефективним» за допомогою порівняння даних. У цій статті детально проаналізовано чотири основні схеми керування потоком.

1. Регулювання дроселювання випускного клапана

Регулювання випускного клапана є найпримітивнішим способом у промисловій сфері. Його логіка проста: на виході насоса послідовно підключається регулюючий клапан, який регулює витрату шляхом зміни опору клапана.

• Характеристики:Власна крива продуктивності насоса залишається незмінною, але крива опору системи стає крутішою, що призводить до відхилення фактичної робочої точки.
• Вплив на енергоефективність:Оскільки надлишковий напір «споживається» як теплова енергія клапаном, загальна ефективність системи значно знижується, особливо в умовах низького потоку, коли витрати енергії є серйозними.
• Застосовні сценарії:Тимчасове регулювання, системи малої потужності або випадки з низькими вимогами до енергоефективності.

2. Обхідне регулювання рециркуляції

Цей метод забезпечує непряме керування потоком магістральної лінії шляхом встановлення обхідного трубопроводу на виході насоса для повернення частини рідини в резервуар-накопичувач або на вході насоса.

• принцип:Байпас підключається паралельно насосу, змінюючи загальний розподіл потоку в системі. Для підтримки необхідного тиску на виході насосу може знадобитися більший загальний потік.
• Вплив на енергоефективність:Через неправильну циркуляцію частини рідини загальне споживання енергії зазвичай вище, ніж інші методи регулювання, а ефективність системи низька.
• Переваги:Це може ефективно запобігти роботі насоса нижче мінімальної безперервної швидкості потоку, уникаючи перегріву, сухого ходу або механічних пошкоджень.
• Типові застосування:Транспортування високотемпературного середовища, живильні насоси для котлів та хімічні процеси з суворими вимогами щодо мінімальної витрати.

3. Обрізка діаметра робочого колеса

Напір і пропускна здатність насоса постійно зменшуються шляхом механічної обробки та зменшення зовнішнього діаметра робочого колеса. Це регулювання «апаратного рівня», яке не вимагає додаткового контрольного обладнання.

• Основа:Дотримується закону регулювання робочого колеса — швидкість потоку пропорційна діаметру робочого колеса, а напір пропорційний квадрату діаметра.
• Енергоефективність:Після модифікації насос може працювати поблизу зони високої ефективності в нових робочих умовах з мінімальною втратою ефективності системи.
• Обмеження:Операція необоротна і застосовна тільки в умовах роботи з тривалою стабільною роботою при низьких витратах; надмірне обрізання порушить гідравлічний баланс і знизить ефективність.
• Рекомендація:Як правило, коефіцієнт обрізки не повинен перевищувати 10% початкового діаметра, і його повинні виконувати професійні виробники.

4. Регулювання швидкості зі змінною частотою

Швидкість обертання крильчатки змінюється регулюванням швидкості двигуна через частотний перетворювач.

4.1 Технічна сутність

Це найбільш науковий метод. Коли швидкість зменшується, характеристика насоса в цілому зміщується вниз і стає більш плоскою. Відповідно до законів спорідненості, потужність пропорційна кубу швидкості, що означає, що невелике зниження швидкості може призвести до значного ефекту енергозбереження.

• Переваги енергоефективності:Відсутність додаткових втрат на дроселювання, і насос завжди працює близько до проектних робочих умов; поки швидкість не нижче розумної нижньої межі (зазвичай близько 50% від номінальної швидкості), ефективність все ще може підтримуватися на високому рівні.
• Додаткова цінність:Плавний пуск зменшує механічний вплив, підтримує автоматичну інтеграцію та продовжує термін служби двигуна та насоса.
• Сфера застосування:Широко використовується у водопостачанні, ОВК, хімічній промисловості, електроенергетиці та інших сферах з високими вимогами до енергоефективності та точності керування.

5. Поглиблене порівняння методів керування потоком відцентрових насосів

Висновок

Немає абсолютно оптимального рішення для регулювання витрати відцентрового насоса, є лише відповідні варіанти. У практичних застосуваннях вибір повинен ґрунтуватися на основних факторах, таких як потреба в потокі, діапазон тиску, характеристики рідини та бюджет споживання енергії. Для складних умов роботи можна комбінувати кілька методів, щоб збалансувати стабільність системи та низьке енергоспоживання.
