Як вибрати правильне механічне ущільнення

Механічні ущільнення є основними ущільнювальними компонентами для обладнання для транспортування рідин, наприкладвідцентрові насоси, котли реакційного синтезу, турбо‑компресори та заглибні двигуни, що забезпечують герметичність і стабільну роботу обладнання. Тим не менш, їх продуктивність і термін служби залежать не тільки від самого виробу, але й значною мірою від підбору, точності встановлення та практики експлуатації та обслуговування. Галузеві статистичні дані показують, що понад 80% випадків витоку ущільнення, передчасного виходу з ладу та проблем із частою заміною виникають через неправильний вибір, нестандартне встановлення або помилки в експлуатації. Поєднання галузевих стандартів із польовим практичним досвідом,Теффікостосується точного вибору типу та контролю точності встановлення для досягнення більш надійної та ефективної роботи обладнання.

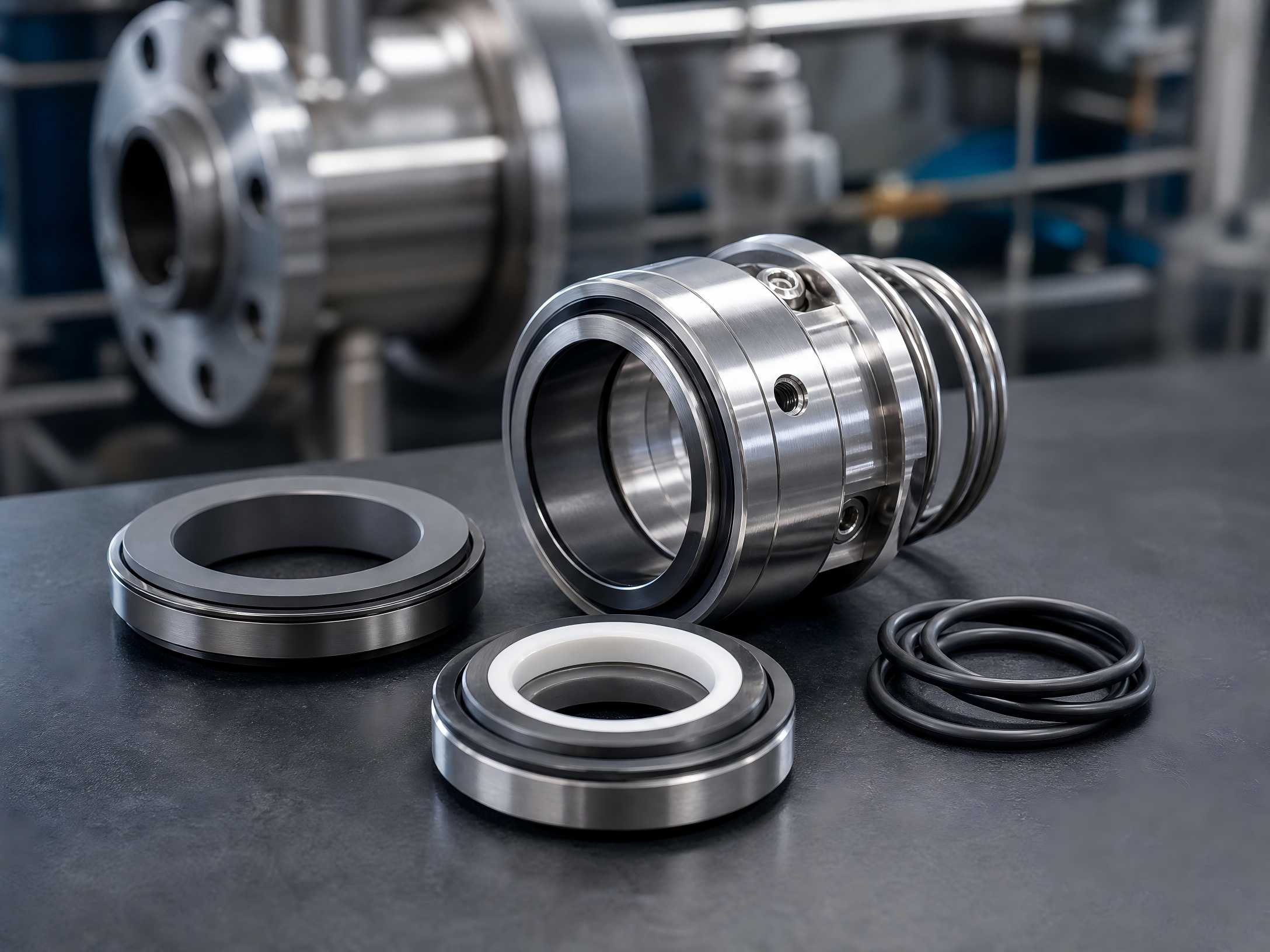

I. Основне значення точного вибору механічного ущільнення

Як прецизійний основний компонент обладнання, механічне ущільнення утворює щільний бар’єр за допомогою обертових стаціонарних торців кільця, еластичних елементів і допоміжних ущільнювальних структур для блокування внутрішнього витоку середовища та запобігання проникненню зовнішнього пилу та забруднень у обладнання. Правильний вибір і застосування механічних ущільнень може ефективно вирішити проблеми просочування обладнання, скоротити незаплановані простої, суттєво скоротити витрати на технічне обслуговування та уникнути ризиків для безпеки та навколишнього середовища, що виникають через витік корозійних, легкозаймистих і вибухонебезпечних середовищ.

І навпаки, неправильний вибір і невідповідність моделей безпосередньо викликають швидке зношування торцевих поверхонь ущільнювачів, старіння та розтріскування гумових деталей і витік, викликаний поломкою ущільнення, що серйозно погіршує стабільність роботи всього промислового обладнання.

II. Класифікація та застосовні робочі умови торцевих ущільнень

Різноманітні спеціальні типи механічних ущільнень доступні для різних робочих умов і властивостей середовища, щоб відповідати різноманітним промисловим сценаріям. Перед вибором необхідно уточнити сферу їх застосування:

•  Високотемпературні/низькотемпературні механічні ущільнення: придатні для робочих умов із великою різницею холодних і гарячих температур, високотемпературної гарячої олії та низькотемпературних кріогенних середовищ, усуваючи деформацію ущільнення та пошкодження, спричинені старінням, за екстремальних температур.
•  Стійкі до корозії механічні ущільнення високого тиску: призначені для сценаріїв транспортування по трубопроводах хімічної кислоти, лугу та високого тиску з хорошою стійкістю до тиску та антикорозійними характеристиками.
•  Стійкі до часток механічні ущільнення: спеціально розроблені для середовищ, що містять стічні води, шлам, тверді частинки та кристалічні домішки, мають зносостійкість та стійкість до ерозії.
•  Спеціальні для легких вуглеводнів механічні ущільнення: адаптовані до легких вуглеводневих середовищ, що легко випаровуються, з низькою в’язкістю, щоб запобігти поломці сухого шліфування ущільнення, спричиненій випаровуванням середовища.

III. Основні параметри та основні принципи вибору механічного ущільнення

Правильний вибір механічного ущільнення залежить від відповідних конструкцій і матеріалів і п’яти ключових параметрів: тиск у камері ущільнення, температура середовища, робоча швидкість обертання, властивості рідини та простір для встановлення. Стандартні принципи вибору вказані нижче.

1. Визначте структуру ущільнення за тиском у камері ущільнення

Тиск є основним фактором, що визначає структуру ущільнення. Незбалансовані механічні ущільнення з простою конструкцією та економічною ефективністю застосовуються в умовах низького та атмосферного тиску, щоб задовольнити загальні вимоги до ущільнення. Для умов середнього та високого тиску та умов роботи з різкими коливаннями тиску необхідно використовувати збалансовані механічні ущільнення. Вони ефективно знижують питомий тиск на торцях, пом’якшують нагрівання через тертя та запобігають витоку внаслідок розриву торців ущільнення під високим тиском. Односторонні або подвійні ущільнювальні конструкції можна вибрати відповідно до вимог до ущільнення; подвійні торцеві ущільнення є кращими для середовищ із високим ризиком для реалізації двошарового захисту.

2. Визначте тип ущільнення за робочою швидкістю обертання

Ущільнення ротаційного та стаціонарного типу розрізняються відповідно до робочої лінійної швидкості обладнання. Для високошвидкісних робочих умов гідродинамічні безконтактні механічні ущільнення є пріоритетними для мінімізації втрат на тертя торцевих поверхонь, адаптації до роботи на високій швидкості та запобігання швидкому пошкодженню ущільнення внаслідок високошвидкісного сухого шліфування. Звичайних ущільнень контактного типу достатньо для низькошвидкісного та стаціонарного обладнання.

3. Зіставте матеріали та допоміжні системи з температурою середовища та властивостями

Корозійність, абразивність і термічні характеристики середовища безпосередньо визначають матеріали пар тертя та матеріали ущільнювальних кілець допоміжного ущільнення; також повинні бути обладнані відповідні системи захисту:

•  Чиста вода та звичайне масляно-водяне середовище: пари тертя вуглецю-графіт проти кераміки та нітрил-бутадієновий каучук NBR для оптимальної економічності загального призначення.
•  Кислотно-лужні корозійні середовища: карбід кремнію або карбід вольфраму, зносостійкі антикорозійні матеріали в поєднанні з фторкаучуком FKM і політетрафторетиленом PTFE.
•  Суспензія, насичена частинками: тверде на твердому поєднанні карбід кремнію проти карбіду кремнію для чудової зносостійкості та захисту торцевих поверхонь від подряпин.
•  Умови роботи при високих температурах: замініть звичайні гумові ущільнювальні кільця металевими сильфонними ущільненнями або стійкими до високих температур фторгумовими ущільненнями, доповненими системами охолодження та теплоізоляції.
•  Легкозаймисті вибухонебезпечні та токсичні середовища: обладнайте системи промивання, фільтрації та бар’єрної рідини, щоб усунути ризики витоку середовища.

4. Визначте конфігурацію пружини та вузла за місцем установки

Гнучко вибирайте однопружинні, багатопружинні або хвилеподібні конструкції відповідно до ефективного монтажного простору ущільнювальної камери та розрізняйте ущільнення з внутрішнім і зовнішнім монтажем. Багатопружинні внутрішні ущільнювачі підходять до стандартних камер. Ущільнення з однією пружиною або хвилеподібною пружиною є кращими для компактних обмежених просторів, щоб гарантувати відповідність монтажу та продуктивність пружної компенсації.

IV. Сценарії точного вибору для основних типів механічних ущільнень

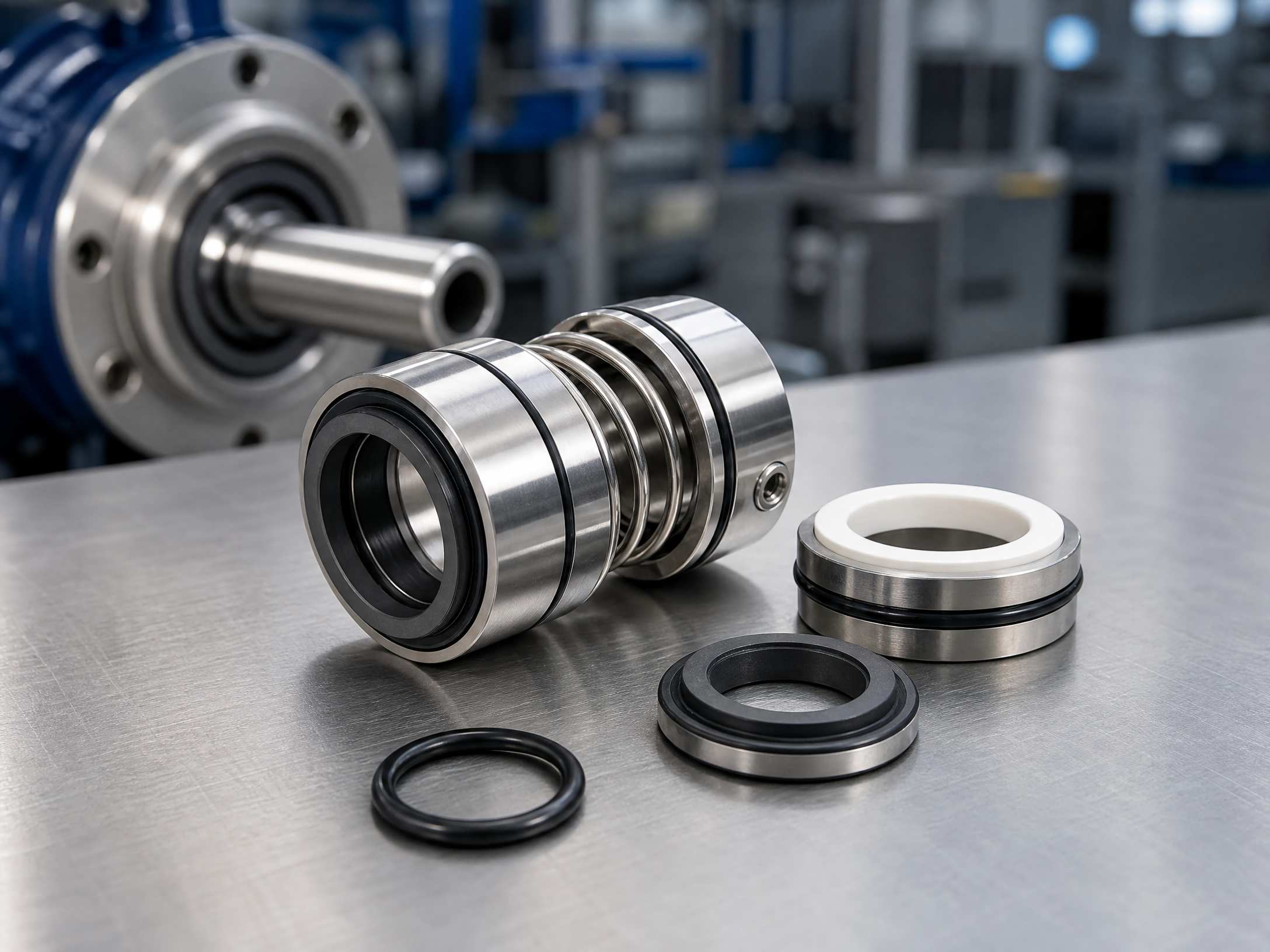

1. Одностороннє механічне ущільнення

Застосовується до насосів чистої води, циркуляційних насосів і загальних промислових водяних насосів у некорозійних умовах, без часток, нормальної температури та атмосферного тиску. Завдяки простій конструкції, зручному обслуговуванню та низькій вартості, це основний варіант для умов праці загального призначення.

2. Двостороннє механічне ущільнення

Підходить для хімічних насосів, фармацевтичних насосів і умов роботи, пов’язаних із легкозаймистими, вибуховими, токсичними та сильно корозійними середовищами. Двошаровий герметизуючий захист забезпечує впорскування бар’єрної рідини для досягнення нульового витоку та надзвичайно високого рівня безпеки.

3. Металеве сильфонне механічне ущільнення

Не містить звичайних конструкцій ущільнювальних кілець, він повністю усуває старіння, викликане високою температурою. Він адаптується до високотемпературного гарячого масла, теплопровідних масляних насосів і обладнання, що сильно вібрує, завдяки чудовій термостійкості, стійкості до втоми та збільшеному терміну служби.

4. Картриджне механічне ущільнення

Попередньо зібраний як невід'ємний блок, він усуває складне введення в експлуатацію та дозволяє уникнути помилок ручного встановлення. Підходить для більшості робочих умов, він обслуговує виробничі сценарії, що вимагають низького рівня відмов і мінімального обслуговування.

V. Вимоги до точності монтажу механічних ущільнень

Навіть за правильно підібраного вибору точність нестандартного обладнання все одно призведе до поломки ущільнення. Параметри точності основного обладнання мають бути перевірені перед установкою та відповідати галузевим специфікаціям перед будівництвом:

•  Допуск на радіальне биття вала/втулки вала для монтажу ущільнення: ≤0,04～0,06 мм
•  Загальний осьовий поплавок ротора: ≤0,3 мм, щоб запобігти розриву торця ущільнення та витоку, спричиненому осьовим зміщенням
•  Допуск на биття торцевих поверхонь камери ущільнення та кришки ущільнення відносно осі вала: ≤0,04～0,06 мм для забезпечення плоского встановлення ущільнення

VI. Стандартизовані процедури встановлення та ключові моменти для механічних ущільнень

1. Перевірка перед встановленням

Спочатку підтвердьте, що модель ущільнення та технічні характеристики повністю відповідають умовам роботи обладнання; перевірити комплектність і цілісність усіх компонентів за генеральним складальним кресленням. Для ущільнень із спіральним пружинним приводом розрізняйте лівий і правий напрямок пружини відповідно до напрямку обертання вала, щоб запобігти виходу з ладу внаслідок зворотного монтажу.

2. Очищення та попередня обробка перед установкою

Ретельно очистіть втулки валу, ущільнювальні камери, кришки сальників та інші компоненти, щоб видалити задирки, іржу та забруднення та гарантувати чистоту деталей без сторонніх предметів. Перевірте роботу підшипників. Нанесіть тонкий шар мастила на місця кріплення вала для звичайних робочих умов, щоб зменшити тертя. У випадках, коли гумові кільця несумісні з нафтопродуктами, для змащування можна використовувати мильну воду. Плаваючі стаціонарні кільця без штифтів, що запобігають обертанню, повинні бути встановлені сухими без застосування масла.

3. Формальні операції встановлення

Суворо контролюйте монтажні розміри відповідно до інструкцій до продукту. Спочатку встановіть стаціонарні кільця та кришки сальників на вали, щоб уникнути пошкодження торцевих торців, а потім установіть вузли обертових кілець. Затягніть установчі гвинти сідла пружини та сідла приводу рівномірними проходами в шаховому порядку. Перед блокуванням кришки сальника виконайте випробування на осьовий стиск, натиснувши-потягнувши вручну компенсаційні кільця. Кваліфікація підтверджується, коли після відпускання відбувається автоматичне відкидання без заклинювання. Нарешті рівномірно затягніть усі болти.

VII. Стандартизовані вимоги до експлуатації та запуску механічних ущільнень

•  Захист, адаптований до робочих умов: обладнайте пристрої для охолодження, нагріву, фільтрації та промивання бар’єрної рідини для транспортування високотемпературних, низьких температур, частинок, легкозаймистих, вибухонебезпечних і токсичних середовищ для стабілізації робочого середовища ущільнення.
•  Перевірка перед запуском: проведіть перевірку блокування вручну, щоб перевірити нормальний крутний момент і відсутність аномального шуму від тертя. Перевірте правильність центрування муфти, змащування підшипників і встановлення допоміжних трубопроводів.
•  Стандартні процедури запуску: спочатку відкрийте середні клапани та клапани охолоджувальної води, щоб повністю видалити повітря з камер ущільнювачів і запобігти витоку під час запуску, спричиненому накопиченим повітрям під статичним тиском. Запустіть обладнання після підтвердження.
•  Контроль робочого стану: постійно спостерігайте за станом обладнання після запуску. Усунути несправності, пов’язані з ненормальним крутним моментом, ненормальним шумом, перегрівом і просочуванням; негайно вимкнути для обслуговування після виявлення несправності.

VIII. Поширені помилки під час вибору, встановлення та застосування

•  Сліпа гонитва за низькими цінами; довільне застосування ущільнювачів загального призначення в умовах високої температури, корозії та часток, що призводить до передчасного виходу з ладу.
•  Застосування незбалансованих ущільнень для робочих умов під високим тиском, що призводить до розриву торцевої поверхні під впливом тиску та постійного витоку.
•  Нехтування відхиленнями точності обладнання; надмірне биття валу та знос ущільнювача осьового поплавця.
•  Зворотний напрямок обертання пружини, нерівномірне напруження при установці або відсутність компонентів, що спричиняє заклинювання ущільнювача та вихід з ладу.
•  Неможливість видалення повітря перед запуском і відсутність допоміжних систем захисту, що призводить до сухого подрібнення, перегріву та просочування.

IX. Швидкий контрольний список для вибору та встановлення механічного ущільнення

•  Підтвердити властивості середовища (температура, тиск, корозійність, вміст часток)
•  Відповідність відповідним структурам ущільнення (збалансоване/незбалансоване, одностороннє/двостороннє)
•  Виберіть сумісні матеріали пари тертя та допоміжного ущільнення
•  Визначте конфігурацію пружини та вузла відповідно до місця установки
•  Перевірте параметри точності обладнання, такі як биття валу та осьовий поплавок
•  Перевірте модель ущільнення, напрямок обертання пружини та комплектність компонентів
•  Обладнати відповідні системи захисту від охолодження, промивання та фільтрації
•  Виконуйте монтаж і введення в експлуатацію строго відповідно до стандартних процедур

Резюме

Вибір правильного механічного ущільнення являє собою систематичну роботу зі збігу параметрів, сумісності матеріалів, точного встановлення та стандартизованої роботи. Якщо вам потрібні індивідуальні закупівлі, технічна документація, зразки, пропозиції або пропозиції щодо масового замовлення, не соромтеся звертатися доТЕФФІКОкоманда. Ми порекомендуємо відповідні рішення для механічних ущільнень, адаптовані до ваших фактичних робочих умов для підтримки ефективного та стабільного виробництва.
